FF225R12ME4BOSA1

产品分类: IGBT模块
产品描述: 1.05KW 2个独立式 2.15V@ 15V,225A 320A AG-ECONOD-3 底座安装
供应商型号: FF225R12ME4BOSA1-ND
供应商: Digi-Key
标准整包数: 1

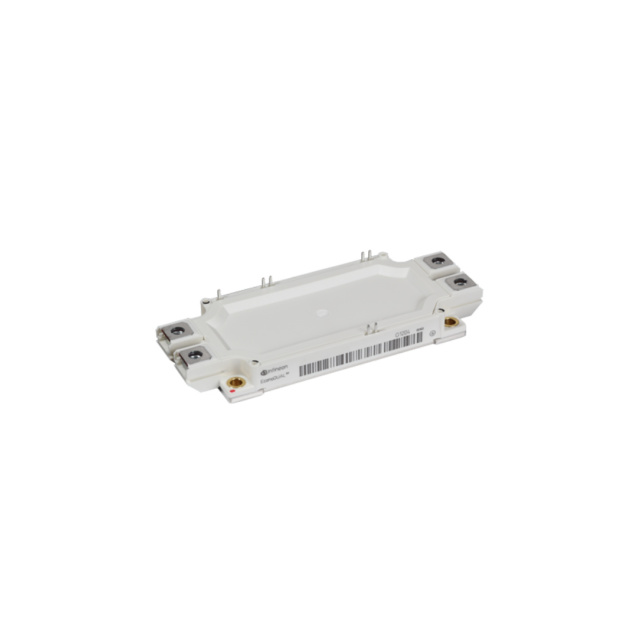

INFINEON TECHNOLOGIES IGBT模块 FF225R12ME4BOSA1

FF225R12ME4BOSA1概述

    FF225R12ME4 IGBT-Module: 高效电子元器件详解

    1. 产品简介


    FF225R12ME4是一款由Infineon Technologies生产的EconoDUAL™3模块,集成了Trench/Fielstop IGBT4和Emitter Controlled HE二极管以及NTC热敏电阻。它主要用于各种电机驱动、伺服驱动、UPS系统及风力发电系统等领域。此模块具有高效能的特点,在高功率转换应用中表现出色。

    2. 技术参数


    - IGBT特性
    - 集电极-发射极间耐压:VCES = 1200V
    - 最大连续集电极电流:IC nom = 225A / ICRM = 450A(周期性峰值电流)
    - 阈值电压:VGEth = 5.2-6.4V(IC = 7.80mA, VCE = VGE, Tvj = 25°C)
    - 饱和电压:VCE sat = 1.85-2.15V(IC = 225A, VGE = 15V)
    - 二极管特性
    - 反向恢复峰值电流:IRM = 300-340A(IF = 225A, VGE = -15V)
    - 反向恢复能量:Erec = 12.0-25.0mJ(IF = 225A, VGE = -15V)
    - 热阻
    - 芯片至壳体热阻:IGBT - RthJC = 0.14K/W, 二极管 - RthJC = 0.19K/W
    - 壳体至散热器热阻:IGBT - RthCH = 0.031K/W, 二极管 - RthCH = 0.042K/W
    - 其他特性
    - 绝缘测试电压:VISOL = 2.5kV
    - 工作温度范围:Tvj op = -40°C到+150°C

    3. 产品特点和优势


    - 低饱和电压:提供更低的导通损耗,提高整体效率。
    - 高可靠性:经过严格的测试和验证,确保长期稳定运行。
    - 集成NTC热敏电阻:方便监控模块温度,避免过热风险。

    4. 应用案例和使用建议


    - 风力发电系统:用于风力发电机的变流器中,利用其高耐压特性和低损耗优势。
    - 工业电机驱动:在需要高性能的电机驱动应用中,如机械制造和自动化生产线。
    - 使用建议:为了保证最佳性能,建议根据实际应用条件进行充分的热设计,确保模块能在合适的温度范围内工作。

    5. 兼容性和支持


    - 与市场上常见的工业控制设备兼容,可广泛应用于各类电力变换装置。
    - Infineon提供详细的安装指南和技术支持,以确保用户能够正确安装和使用。

    6. 常见问题与解决方案


    - 问题一:模块发热严重
    - 解决方案:检查散热设计是否足够,确保散热器接触良好且安装规范。

    - 问题二:过温保护频繁触发
    - 解决方案:检查NTC热敏电阻连接是否正确,确认环境温度是否超过工作极限。

    7. 总结和推荐


    总体而言,FF225R12ME4是一款高性能、高可靠性的IGBT模块,适用于多种高功率转换应用。其低损耗、高耐压和良好的温度稳定性使其成为工业领域的理想选择。我们强烈推荐在上述应用场合中考虑使用此产品。

FF225R12ME4BOSA1参数

参数
集电极电流 320A
最大功率耗散 1.05KW
VCEO-集电极-发射极最大电压 2.15V@ 15V,225A
最大集电极发射极饱和电压 -
配置 2个独立式
通用封装 AG-ECONOD-3
安装方式 底座安装
零件状态 在售
包装方式 散装,托盘

FF225R12ME4BOSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

FF225R12ME4BOSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES IGBT模块 INFINEON TECHNOLOGIES FF225R12ME4BOSA1 FF225R12ME4BOSA1数据手册

FF225R12ME4BOSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
