首页  >  产品百科  >  FS200R07A5E3S6BPSA1

FS200R07A5E3S6BPSA1

产品分类: IGBT模块
产品描述: 705V 200A 底座安装
供应商型号: 448-FS200R07A5E3S6BPSA1-ND
供应商: Digi-Key
标准整包数: 12

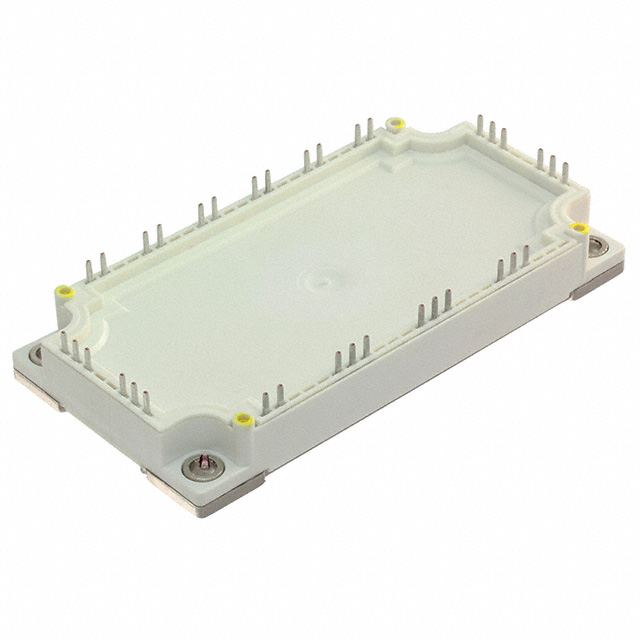

INFINEON TECHNOLOGIES IGBT模块 FS200R07A5E3S6BPSA1

FS200R07A5E3S6BPSA1概述

    FS200R07A5E3S6 HybridPACK™ Light Module 技术手册

    产品简介


    产品名称:HybridPACK™ Light 模块
    型号:FS200R07A5E3S6
    厂商:Infineon Technologies AG
    基本介绍:
    HybridPACK™ Light 模块是一种紧凑型六合一模块(705V/200A),主要用于轻度混合动力汽车中,最高功率可达20 kW。此模块采用久经考验的焊料和螺纹连接方式,基础架构来自HybridPACK™ 1,进一步提升了杂散电感和阻断电压,从而实现了最低的导通和开关损耗,尤其是在逆变器的最高额定值下。主要应用于混合电动汽车(HEV)和DC链路电压高达450V的优化汽车应用中。

    技术参数


    电气特性:
    - 最大集电极-发射极电压(VCES):705 V
    - 额定电流(IC nom):200 A
    - 峰值重复反向电压(VRRM):705 V
    - 续流二极管最大重复正向电流(IFRM):400 A
    - 最大总耗散功率(Ptot):630 W
    - 最高温度(Tvj op):150°C
    - 阈值电压(VGEth):4.90~6.50 V
    热特性:
    - 热阻(结到外壳)(RthJC):0.238 K/W
    - 热阻(外壳到散热器)(RthCH):0.116 K/W

    产品特点和优势


    HybridPACK™ Light 模块以其高耐压能力、低开关损耗和高机械强度为特色。具备正温度系数的栅极电压可以减少温度对集电极发射极饱和电压的影响,同时内部集成的NTC热敏电阻提供了温度监控。这些特性使该模块特别适合于需要高效、高性能逆变器的应用场合。

    应用案例和使用建议


    应用案例:
    - 轻度混合动力汽车中的逆变器系统
    - 需要高达450V DC链路电压的汽车应用
    使用建议:
    - 在使用过程中应注意热管理,特别是在高功耗条件下确保良好的散热措施。
    - 配合合适的栅极驱动电路以实现最佳的开关性能。

    兼容性和支持


    该模块与其他标准逆变器硬件和软件具有良好的兼容性。Infineon Technologies AG提供详尽的技术支持和售后服务,包括在线资源和客户服务中心,以便于用户进行安装和调试。

    常见问题与解决方案


    问题1:模块工作时过热
    解决方案:增加散热措施,例如使用更大的散热器或改善空气流动。
    问题2:模块出现异常的开关损耗
    解决方案:检查并调整外部栅极电阻,确保其值合适。

    总结和推荐


    总体而言,HybridPACK™ Light 模块是一款专为轻度混合动力汽车设计的高性能逆变器模块,具备出色的电气特性和热特性,非常适合需要高性能逆变器的场合。推荐用于需要高效、可靠逆变器系统的轻度混合动力车辆及其他相关应用中。

FS200R07A5E3S6BPSA1参数

参数
VCEO-集电极-发射极最大电压 705V
最大集电极发射极饱和电压 -
配置 -
集电极电流 200A
最大功率耗散 -
安装方式 底座安装
应用等级 工业级
包装方式 托盘

FS200R07A5E3S6BPSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

FS200R07A5E3S6BPSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES IGBT模块 INFINEON TECHNOLOGIES FS200R07A5E3S6BPSA1 FS200R07A5E3S6BPSA1数据手册

FS200R07A5E3S6BPSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
12+ $ 421.5848 ¥ 3528.1378
库存: 0
起订量: 12 增量: 1
交货地:
最小起订量为:12
合计: ¥ 0
