首页  >  产品百科  >  FZ3600R17HP4HOSA2

FZ3600R17HP4HOSA2

产品分类: IGBT模块
产品描述: 单开关 2.25V@ 15V,3600A 3.6KA 底座安装 190mm(长度)*140mm(宽度)
供应商型号: 448-FZ3600R17HP4HOSA2-ND
供应商: Digi-Key
标准整包数: 1

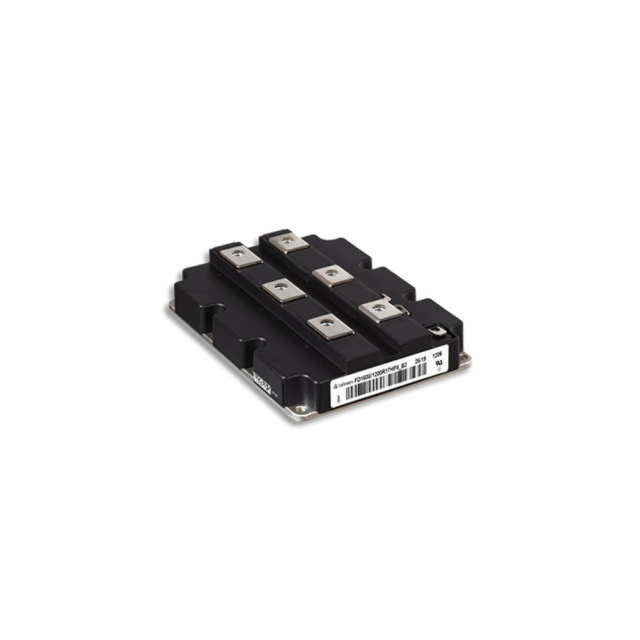

INFINEON TECHNOLOGIES IGBT模块 FZ3600R17HP4HOSA2

FZ3600R17HP4HOSA2概述

    FZ3600R17HP4 IGBT Module: Technical Overview and Analysis

    1. 产品简介


    FZ3600R17HP4 IGBT模块是一款先进的绝缘栅双极晶体管(IGBT)模块,专为高性能电力转换应用设计。其主要功能在于提供高效率、低损耗的功率转换解决方案,特别适用于高功率转换器和电机驱动等应用场景。

    2. 技术参数


    以下是根据技术手册中提供的技术参数整理的主要指标:
    | 参数名称 | 规格 |

    | 最大集电极-发射极电压(VCES) | 1700V |
    | 额定电流(IC nom) | 3600A |
    | 峰值重复电流(ICRM) | 7200A |
    | 工作温度范围(Tvj op) | -40°C 至 150°C |
    | 绝缘测试电压(VISOL) | 4000V AC 1分钟 |
    | 集电极-发射极饱和电压(VCEsat) | 1.90 V 至 2.40 V |
    | 栅极-发射极阈值电压(VGEth) | 5.2V 至 6.4V |
    | 栅极充电量(QG) | 38.0 µC |
    | 栅极内部电阻(RGint) | 0.54Ω |
    | 输入电容(Cies) | 295 nF |
    | 反向传输电容(Cres) | 9.50 nF |
    | 最大开关损耗(Eon/Eoff) | 1500 mJ |

    3. 产品特点和优势


    - 高温操作能力:最高工作温度可达150°C,可在恶劣环境中稳定运行。
    - 低导通损耗:低VCEsat确保了较高的能效,适用于高功率应用。
    - 高耐压能力:高达1700V的集电极-发射极电压保证了在高压环境下的可靠性能。
    - 高散热性能:铜底板设计提高了热管理效率,适合高功率密度应用。
    - 增强的机械特性:具有高绝缘强度、高爬电距离和较大的散热面积,适合恶劣工况。


    4. 应用案例和使用建议


    典型应用:适用于高压高功率逆变器、电机驱动等领域。这些应用场景需要高可靠性、高效率的电源转换解决方案,FZ3600R17HP4 IGBT模块可以满足这些需求。
    使用建议:
    - 散热设计:确保良好的散热设计以保持芯片温度在安全范围内,如使用高效的散热器和散热膏。
    - 安装规范:遵循推荐的安装扭矩和连接规范,避免因不当安装导致的性能下降。
    - 外部电路优化:适当调整门极电阻,以优化开关速度和降低损耗。

    5. 兼容性和支持


    FZ3600R17HP4 IGBT模块与常见的高压电力系统和控制系统兼容,适用范围广泛。厂商提供详细的应用和技术支持文档,确保用户能够正确安装和使用该模块。

    6. 常见问题与解决方案


    - Q:模块在高温环境下工作时性能下降?
    - A: 确保适当的冷却系统,选择合适的散热材料,如高效散热器和散热膏。监测工作温度,避免超过最大工作温度限制。
    - Q:模块出现异常发热现象?
    - A: 检查散热系统是否正常工作,检查是否有安装不当或接触不良的情况。必要时更换散热材料或提高冷却效率。
    - Q:模块切换过程中损耗较大?
    - A: 调整门极电阻和外部电路参数,优化电路设计以减少开关损耗。

    7. 总结和推荐


    FZ3600R17HP4 IGBT模块是一款在高功率转换器和电机驱动应用中表现出色的产品。其出色的高温工作能力和低损耗特性使其成为众多应用场景的理想选择。综合考虑其高性能、稳定性和耐用性,我们强烈推荐使用此模块。
    通过本文的详细介绍,希望能够帮助您更好地了解和使用FZ3600R17HP4 IGBT模块,进一步提升您的电力转换系统的性能和可靠性。

FZ3600R17HP4HOSA2参数

参数
集电极电流 3.6KA
最大功率耗散 -
VCEO-集电极-发射极最大电压 2.25V@ 15V,3600A
最大集电极发射极饱和电压 -
配置 单开关
长*宽*高 190mm(长度)*140mm(宽度)
安装方式 底座安装
零件状态 在售
包装方式 托盘

FZ3600R17HP4HOSA2厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

FZ3600R17HP4HOSA2数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES IGBT模块 INFINEON TECHNOLOGIES FZ3600R17HP4HOSA2 FZ3600R17HP4HOSA2数据手册

FZ3600R17HP4HOSA2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1367.08 ¥ 11440.7507
库存: 2
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 11440.75
直接购买
加入购物车
