FF50R12RT4HOSA1

产品分类: IGBT模块
产品描述: 英飞凌 IGBT, 最大 1200 V, 最大 50 A
供应商型号: 2608888
供应商: 海外现货
标准整包数: 1

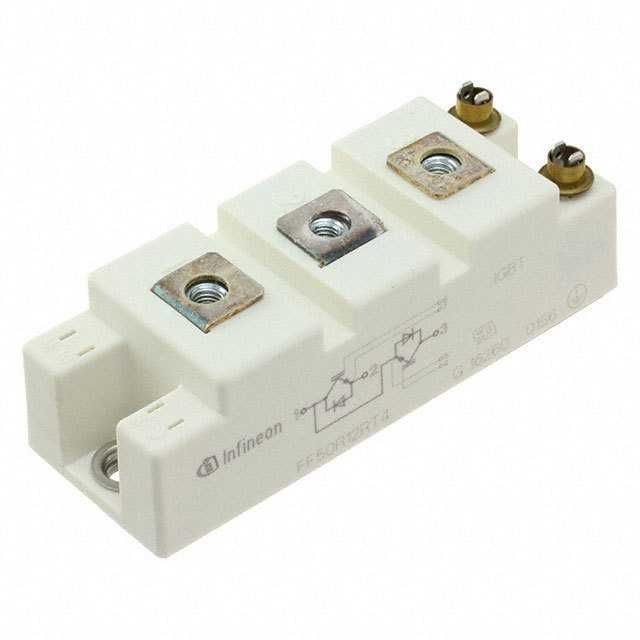

INFINEON TECHNOLOGIES IGBT模块 FF50R12RT4HOSA1

FF50R12RT4HOSA1概述

    FF50R12RT4 IGBT-Module 技术手册

    1. 产品简介


    FF50R12RT4 IGBT-Module 是一种专为高功率转换器、电机驱动和不间断电源(UPS)系统设计的34毫米模块。它采用快速Trench/Fieldstop IGBT4技术和发射极控制的4个二极管,以提供卓越的性能和稳定性。这种模块非常适合需要高性能和高可靠性的工业应用场合。

    2. 技术参数


    - 最高电压: 1200V (VCES)
    - 连续工作电流: 50A (IC nom),峰值电流可达100A (ICRM)
    - 总功耗: 285W (Ptot @ TC = 25°C, Tvj max = 175°C)
    - 栅极峰值电压: ±20V (VGES)
    - 饱和电压: 最低值1.85V @ IC = 50A, VGE = 15V, Tvj = 25°C
    - 栅极阈值电压: 5.2V (min) @ IC = 1.60mA, VCE = VGE, Tvj = 25°C
    - 输入电容: 2.80nF (Cies @ f = 1MHz, Tvj = 25°C, VCE = 25V, VGE = 0V)
    - 热阻抗: 结到外壳电阻0.53K/W (RthJC), 外壳到散热片电阻0.082K/W (RthCH)
    - 工作温度范围: -40°C 至 150°C

    3. 产品特点和优势


    - 宽工作温度范围: FF50R12RT4 可在 -40°C 至 150°C 的极端温度下工作,确保在恶劣环境中的稳定运行。
    - 低损耗特性: 拥有低开关损耗和低饱和电压,使得模块能够在高频率应用中表现出色。
    - 耐用性: 由于采用了隔离基板和标准外壳,使其具有出色的机械稳定性和可靠性。
    - 集成二极管: 发射极控制的4个二极管提供了高效的整流功能,减少了外部组件的需求。

    4. 应用案例和使用建议


    典型应用:
    - 高功率转换器
    - 电机驱动
    - 不间断电源系统 (UPS)
    使用建议:
    - 在使用前仔细检查数据手册中的热管理和冷却要求,确保模块不因过热而损坏。
    - 适当选择栅极电阻以优化开关性能,避免高频下的振铃现象。
    - 注意模块的电气连接方式,确保良好的信号完整性和减少EMI干扰。

    5. 兼容性和支持


    FF50R12RT4 IGBT-Module 具有标准化接口和多种引脚配置,易于与不同制造商的其他组件集成。生产商 Infineon 提供详细的应用笔记和安装指南,帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 模块过热 | 检查散热设计是否符合规范,必要时增加散热措施。 |
    | 开关损耗高 | 调整栅极电阻值,优化开关频率和负载特性。 |
    | 输出不稳定 | 确认接线正确无误,特别是栅极驱动线路。 |

    7. 总结和推荐


    总体而言,FF50R12RT4 IGBT-Module 是一款性能优异且高度可靠的模块,适用于多种高功率应用。它在高温、高电流和高频率环境下表现卓越,并具备广泛的兼容性。对于寻求高效能、高可靠性的工业应用,强烈推荐使用这款模块。

FF50R12RT4HOSA1参数

参数
VCEO-集电极-发射极最大电压 2.15V@ 15V,50A
最大集电极发射极饱和电压 1.85V
配置 半桥
集电极电流 50A
最大功率耗散 285KW
长*宽*高 94mm*34mm*28.8mm
通用封装 AG-34MM
安装方式 底座安装
零件状态 在售
包装方式 散装,托盘

FF50R12RT4HOSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

FF50R12RT4HOSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES IGBT模块 INFINEON TECHNOLOGIES FF50R12RT4HOSA1 FF50R12RT4HOSA1数据手册

FF50R12RT4HOSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
