首页  >  产品百科  >  FS820R08A6P2LBBPSA1

FS820R08A6P2LBBPSA1

产品分类: IGBT模块
产品描述: 英飞凌 igbt模块, 最大 750 V, 最大 820 A
供应商型号: UA-FS820R08A6P2LBBPSA1
供应商: 海外现货
标准整包数: 1

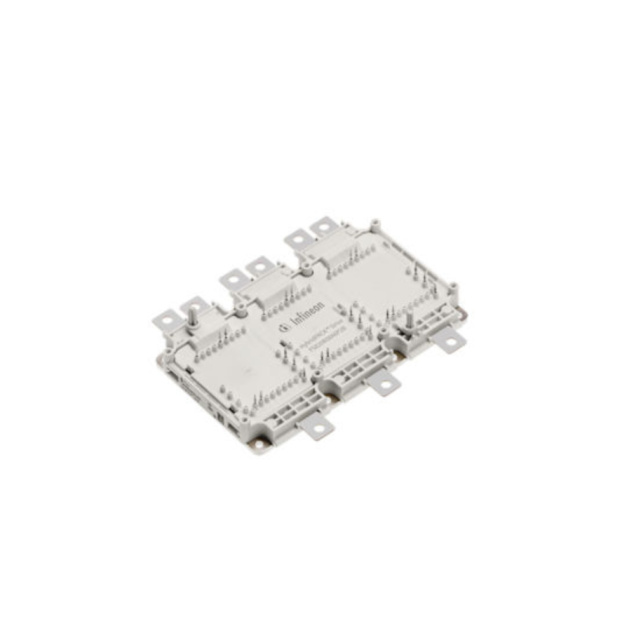

INFINEON TECHNOLOGIES IGBT模块 FS820R08A6P2LBBPSA1

FS820R08A6P2LBBPSA1概述

    FS820R08A6P2LB HybridPACK™ Drive Module

    1. 产品简介


    FS820R08A6P2LB 是由英飞凌(Infineon)生产的HybridPACK™驱动模块,专门针对混合动力汽车和电动汽车设计。该模块集成了最新的EDT2 IGBT技术,其汽车级微图案沟槽场截止单元设计旨在优化电动传动系统的应用。该模块具有高电流密度、短路稳健性以及增强的阻断电压,能够在恶劣环境下实现可靠的逆变器操作。适用于汽车、混合动力及电动汽车、电机驱动和商用农业车辆等领域。

    2. 技术参数


    - 基本参数
    - 阻断电压:750V
    - 持续工作温度范围:-40°C 至 150°C(短期可扩展至175°C)
    - 连续直流集电极电流:450A(最大)
    - 峰值重复峰值集电极电流:1640A
    - 总功率耗散:714W(最大)
    - 最大栅极发射极峰值电压:±20V
    - 绝缘电压:4.2kV(DC,1秒)
    - 热阻抗
    - 结点到冷却液的热阻抗(单个IGBT):0.120K/W 到 0.140K/W

    3. 产品特点和优势


    - 紧凑型设计:集成紧凑型设计有助于提高系统可靠性,降低装配成本。
    - 高压工作能力:出色的绝缘和高介电强度设计使得模块适用于增加的工作电压和模块化逆变器方法。
    - 卓越的散热性能:直接冷却基板结构提高了整体热特性。
    - 信号终端压接接触技术:避免了选择性焊接过程,提供了系统级成本节约。

    4. 应用案例和使用建议


    - 应用领域:主要用于混合动力和电动汽车、电机驱动、商业农业车辆等。
    - 使用建议:
    - 在高温环境下使用时,注意模块的最大连续工作温度限制(150°C)和短期扩展工作温度(175°C)。
    - 确保冷却系统的压力不超过规定的最大压力(2.5巴)。
    - 注意保持适当的散热和导热材料,以确保长期可靠运行。

    5. 兼容性和支持


    - 兼容性:与标准冷却系统和冷却流体兼容。
    - 技术支持:根据应用指南(AN-HPD-ASSEMBLY),确保冷却器设计和流向正确,使用50%水/50%乙二醇混合液作为冷却剂。

    6. 常见问题与解决方案


    - 问题1:IGBT的开启延迟时间长
    - 解决办法:检查电路中的栅极电阻是否匹配,确保在合适的范围内。
    - 问题2:过温保护失效
    - 解决办法:定期检查并确保有效的散热措施和温度监测机制。
    - 问题3:逆向恢复电流过高
    - 解决办法:适当调整电路参数,减少快速恢复电流。

    7. 总结和推荐


    FS820R08A6P2LB是一款高度集成且高效的HybridPACK™驱动模块,特别适用于混合动力和电动汽车领域。其优秀的散热性能、可靠的设计和广泛的应用场景使其在市场上具有很高的竞争力。总体来说,该产品在性能和耐用性方面表现出色,强烈推荐给需要高效、可靠的电力转换解决方案的工程师和技术人员。

FS820R08A6P2LBBPSA1参数

参数
最大功率耗散 714W
VCEO-集电极-发射极最大电压 -
最大集电极发射极饱和电压 -
配置 三相反相器
集电极电流 820A
安装方式 底座安装
零件状态 在售
包装方式 托盘

FS820R08A6P2LBBPSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

FS820R08A6P2LBBPSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES IGBT模块 INFINEON TECHNOLOGIES FS820R08A6P2LBBPSA1 FS820R08A6P2LBBPSA1数据手册

FS820R08A6P2LBBPSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 488.8625 ¥ 4096.6677
3+ $ 488.8625 ¥ 4096.6677
6+ $ 488.8625 ¥ 4096.6677
17+ $ 434.125 ¥ 3637.9675
库存: 144
起订量: 1 增量: 6
交货地:
最小起订量为:1
合计: ¥ 4096.66
直接购买
加入购物车
