FP10R12W1T4B29BOMA1

产品分类: IGBT模块
产品描述:
供应商型号: CY-FP10R12W1T4B29BOMA1
供应商: Avnet
标准整包数: 1

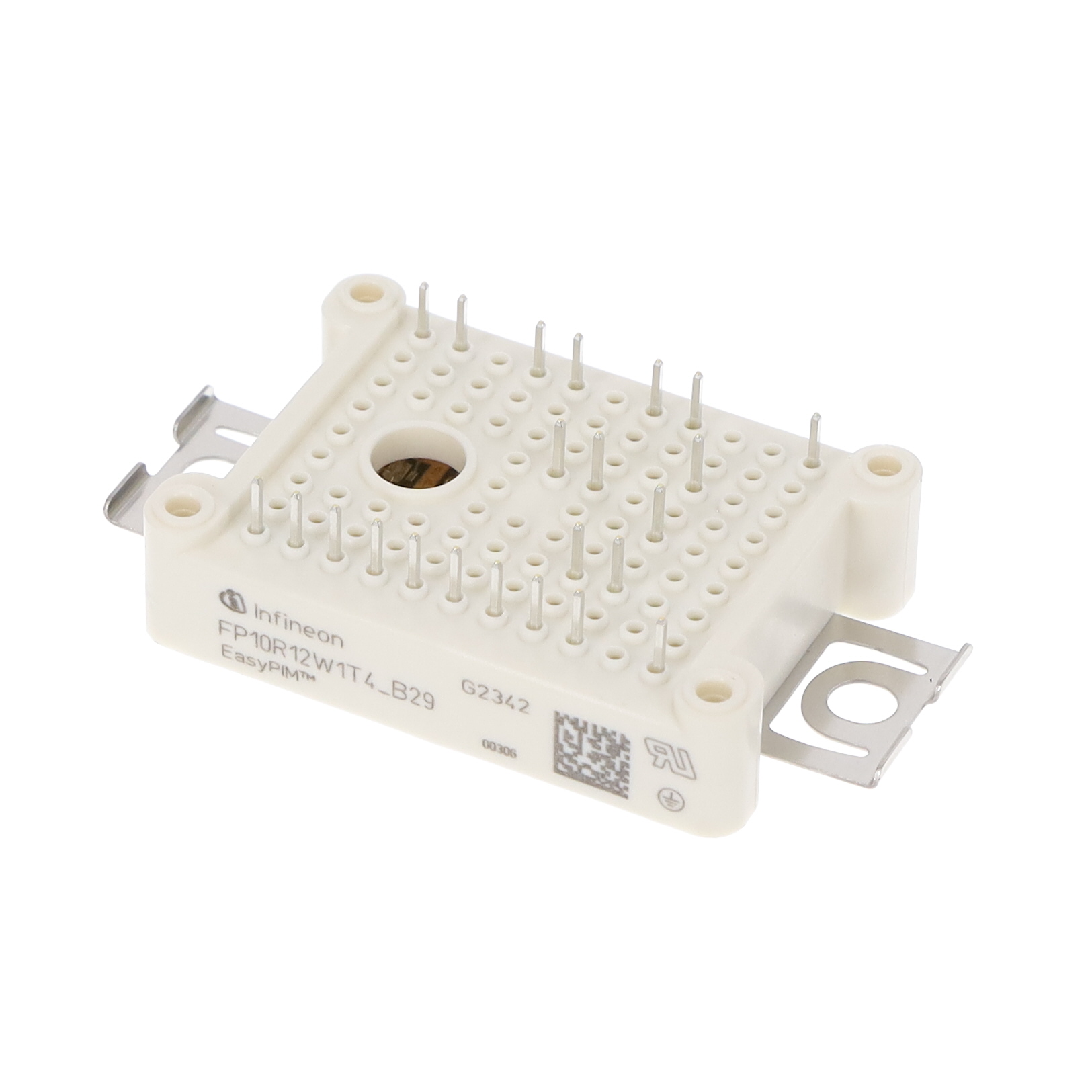

INFINEON TECHNOLOGIES IGBT模块 FP10R12W1T4B29BOMA1

FP10R12W1T4B29BOMA1概述

    FP10R12W1T4 IGBT模块技术手册

    产品简介


    FP10R12W1T4是一款由Infineon Technologies开发的IGBT(绝缘栅双极晶体管)模块,广泛应用于辅助逆变器、空调系统和电机驱动等领域。它采用先进的Trench/Feldstopp IGBT4技术和Emitter Controlled 4二极管技术,同时配备一个NTC热敏电阻用于温度监控。

    技术参数


    | 参数 | 最大值 |

    | 集电极-发射极击穿电压 | 1200V |
    | 集电极连续直流电流(25°C时) | 10A |
    | 集电极连续直流电流(100°C时) | 20A |
    | 周期性集电极峰值电流 | 20A |
    | 总损耗功率(25°C时) | 105W |
    | 栅极-发射极峰值电压 | ±20V |
    | 集电极-发射极饱和电压(10A时) | 1.85V - 2.25V |
    其他参数包括:
    - 输入电容:0.60nF
    - 反向传输电容:0.024nF
    - 栅极电阻:0.0Ω
    - 门限电压:5.2V - 6.4V
    - 门电荷:0.09μC
    - 短路行为:最大35A(VGE ≤ 15V)

    产品特点和优势


    - 低开关损耗:FP10R12W1T4具有较低的开关损耗,特别是在高频应用中表现出色。
    - 正温度系数:其VCEsat特性具有正温度系数,有助于提高系统稳定性。
    - 紧凑设计:模块设计紧凑,易于安装和集成到各种系统中。
    - 鲁棒性强:模块配备内置的固定夹,便于坚固安装。
    - 温度监控:集成的NTC热敏电阻可以有效监测温度,确保设备正常运行。

    应用案例和使用建议


    FP10R12W1T4的主要应用包括辅助逆变器、空调系统和电机驱动。以下是实际应用的一些示例:
    - 辅助逆变器:由于其高耐压和稳定的工作特性,适用于需要高可靠性的汽车逆变器系统。
    - 空调系统:在空调系统的变频控制中,该模块能够有效减少能耗,提高能效。
    - 电机驱动:该模块特别适合于工业电机驱动应用,可显著提升电机控制精度和效率。
    使用建议:
    - 在使用过程中,应注意避免过高的温度,以防止器件失效。
    - 通过精确控制门限电压和电流,可以进一步优化系统性能。
    - 使用高导热材料和散热器可以增强冷却效果,延长使用寿命。

    兼容性和支持


    FP10R12W1T4模块与其同类设备高度兼容,适用于多种逆变器和电源转换系统。制造商提供详细的应用和组装指南,并提供专业的技术支持服务。对于特定应用需求,用户可以通过Infineon官方网站联系相应的销售办公室获取更多帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 过温报警频繁 | 检查散热器是否足够,调整风扇转速或增加散热片。|
    | 开关损耗过高 | 优化门限电压设置,降低负载阻抗。|
    | 模块无法启动 | 检查连接线缆和接口是否正确连接。|

    总结和推荐


    FP10R12W1T4是一款具备高性能和多功能性的IGBT模块,适用于多种电力转换和控制应用。它的低损耗、紧凑设计和高可靠性使其在市场上具有较强的竞争力。我们强烈推荐该产品给需要高效率和高可靠性的工程师和设计师们。

FP10R12W1T4B29BOMA1参数

参数
VCEO-集电极-发射极最大电压 -
最大集电极发射极饱和电压 -
配置 -
集电极电流 -
最大功率耗散 -
零件状态 在售
包装方式 托盘

FP10R12W1T4B29BOMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

FP10R12W1T4B29BOMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES IGBT模块 INFINEON TECHNOLOGIES FP10R12W1T4B29BOMA1 FP10R12W1T4B29BOMA1数据手册

FP10R12W1T4B29BOMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 24.2 ¥ 196.0398
25+ $ 23.2 ¥ 192.6598
50+ $ 22.2 ¥ 189.2798
100+ $ 21.8 ¥ 187.5898
300+ $ 21.6 ¥ 185.8998
500+ $ 21.4 ¥ 184.2098
1000+ $ 20.8 ¥ 175.7598
5000+ $ 20.8 ¥ 175.7598
库存: 19
起订量: 6 增量: 1
交货地:
最小起订量为:1
合计: ¥ 196.03
直接购买
加入购物车
