首页  >  产品百科  >  FS75R12W2T4BOMA1

FS75R12W2T4BOMA1

产品分类: IGBT模块
产品描述: 375W 全桥 2.15V@ 15V,75A 107A 底座安装
供应商型号: FS75R12W2T4BOMA1
供应商: 云汉优选
标准整包数: 1

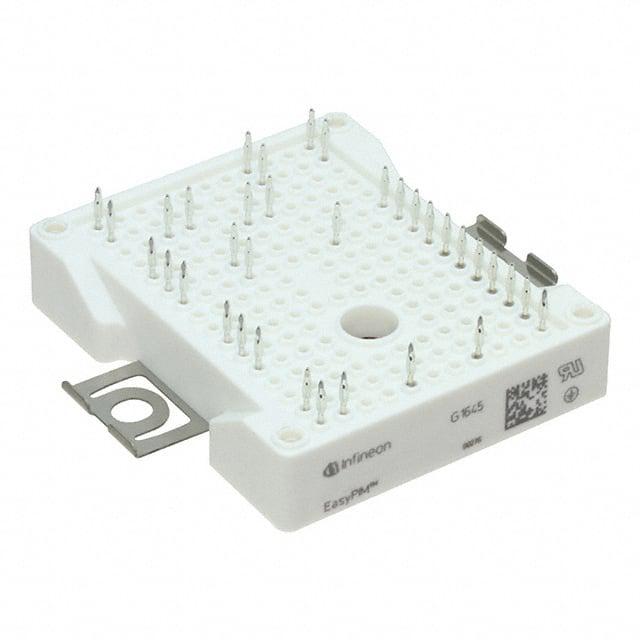

INFINEON TECHNOLOGIES IGBT模块 FS75R12W2T4BOMA1

FS75R12W2T4BOMA1概述

    #

    产品简介


    基本介绍
    FS75R12W2T4是一款采用Trench/Feldstop IGBT4技术和Emitter Controlled 4 Diode设计的IGBT模块,其独特的PressFIT/NTC接口提供了高可靠性及紧凑型设计。该模块广泛应用于空调系统(Klimaanlagen)、电机驱动(Motorantriebe)、伺服驱动器(Servoumrichter)以及不间断电源系统(USV-Systeme)。其低导通电压(VCEsat)和高效的开关损耗使其成为高性能逆变器设计的理想选择。
    #

    技术参数


    | 参数类别 | 典型值 | 单位 |
    |
    | 最高集电极-发射极电压 (VCES) | 1200 | V |
    | 集电极连续电流 (IC nom) | 75 | A |
    | 集电极峰值电流 (ICRM) | 150 | A |
    | 总功耗 (Ptot) | 375 | W |
    | 输入电容 (Cies) | 4.30 | nF |
    | 反向传输电容 (Cres) | 0.16 | nF |
    | 导通延迟时间 (td on) | 0.13–0.15 | µs |
    | 关断延迟时间 (td off) | 0.30–0.40 | µs |
    | 热阻(结至外壳) (RthJC) | 0.35–0.40 | K/W |
    #

    产品特点和优势


    1. 高效能:具备低导通损耗(VCEsat)和低开关损耗(Eon, Eoff),确保系统运行效率更高。
    2. 高可靠性:Trench/Feldstop IGBT4技术结合Emitter Controlled 4 Diode,提供更高的抗短路能力。
    3. 优越的热管理:采用低热阻Al2O3基板设计,可有效降低温升并延长使用寿命。
    4. 紧凑设计:模块尺寸紧凑,适合空间受限的应用场景。
    5. 坚固耐用:集成安装卡扣,便于牢固固定在散热器上。
    #

    应用案例和使用建议


    应用案例
    - 空调系统:FS75R12W2T4用于变频器控制中,其高效的开关损耗和低导通电压特性能够显著提升能效。
    - 电机驱动:通过调节模块的栅极电阻(RGon和RGoff),可以优化开关性能以适应不同类型的电机负载。
    - UPS系统:作为关键功率转换组件,其高可靠性保障了不间断供电系统的正常运行。
    使用建议
    1. 在空调系统中,建议优化模块外围电路设计以减少寄生电感,进一步降低开关损耗。
    2. 在电机驱动应用中,调整模块的工作温度范围,确保IGBT模块始终在-40°C至150°C的安全区域内工作。
    3. 针对逆变器设计,通过增加外部散热器来提高整体散热效率,尤其是在高负载运行时。
    #

    兼容性和支持


    兼容性
    FS75R12W2T4模块具有通用的引脚布局和标准化设计,适用于多种逆变器平台。它支持PressFIT安装方式,方便快速组装。
    支持和服务
    厂商提供了详尽的应用笔记和支持文档,涵盖模块的设计指南、热管理和故障排除方法。此外,可通过联系负责销售办事处获取更多技术支持。
    #

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 模块发热严重 | 确保良好的散热设计,检查散热器安装是否正确并调整风扇风速。 |
    | 开关损耗偏高 | 调整栅极电阻值(RGon和RGoff)以优化开关速度,减少损耗。 |
    | 模块过流保护失效 | 检查电路保护设计是否符合要求,如限流电阻设置是否合理。 |
    #

    总结和推荐


    综合评估
    FS75R12W2T4是一款出色的IGBT模块,以其卓越的开关性能、高效能和紧凑设计脱颖而出。其在电机驱动、逆变器及不间断电源等领域的表现尤为突出,适用于严苛环境下的工业应用。
    推荐结论
    强烈推荐FS75R12W2T4模块用于需要高性能、高可靠性的逆变器系统。对于追求能效优化和长期稳定性的客户,此产品是最佳选择。

FS75R12W2T4BOMA1参数

参数
最大功率耗散 375W
VCEO-集电极-发射极最大电压 2.15V@ 15V,75A
最大集电极发射极饱和电压 -
配置 全桥
集电极电流 107A
安装方式 底座安装
零件状态 在售
包装方式 散装,托盘

FS75R12W2T4BOMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

FS75R12W2T4BOMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES IGBT模块 INFINEON TECHNOLOGIES FS75R12W2T4BOMA1 FS75R12W2T4BOMA1数据手册

FS75R12W2T4BOMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
