IDH08SG60CXKSA2

产品分类: 整流二极管/整流桥
产品描述: 600V 42A 0μs 70μA 8A 独立式 TO-220-2 通孔安装
供应商型号: REB-DSKY5168
供应商: 海外现货
标准整包数: 50

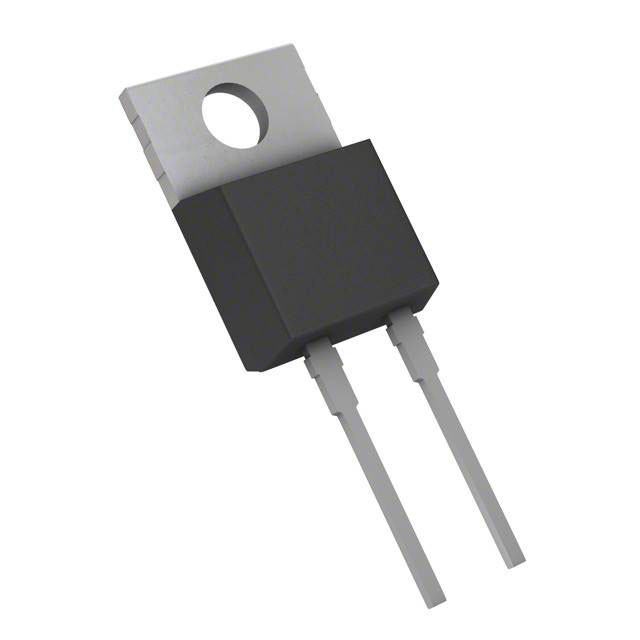

INFINEON TECHNOLOGIES 整流二极管/整流桥 IDH08SG60CXKSA2

IDH08SG60CXKSA2概述

    IDH08SG60C 3rd Generation thinQ!TM SiC Schottky Diode 技术手册

    1. 产品简介


    IDH08SG60C 是一款第三代薄型快速开关硅碳化物(SiC)肖特基二极管,属于薄型快速开关(thinQ!TM)系列。它特别设计用于高效率的快速开关应用,如连续电流模式功率因数校正(CCM PFC)、电机驱动器、太阳能应用及不间断电源(UPS)系统。这款二极管采用先进的半导体材料,具有卓越的开关性能,适用于严苛的工业和商业应用环境。

    2. 技术参数


    | 参数 | 符号 | 条件 | 单位 | 最小值 | 典型值 | 最大值 |
    ||
    | 持续正向电流 | IF | TC<130°C | A | - | 8 | - |
    | 非重复峰值正向电流 | IF,max | TC=25°C, tp=10 µs | A | - | 350 | - |
    | 重复峰值反向电压 | VRRM | Tj=25°C | V | - | 600 | - |
    | 总功率耗散 | Ptot | TC=25°C | W | - | 100 | - |
    | 工作和存储温度 | Tj, Tstg | - | °C | -55 | - | 175 |

    3. 产品特点和优势


    - 革命性半导体材料:采用硅碳化物(SiC),提高耐温性和可靠性。
    - 无恢复开关行为:无反向恢复和正向恢复,优化了开关性能。
    - 温度独立的开关行为:温度对开关性能的影响极小。
    - 高浪涌电流能力:能承受高达350A的非重复峰值正向电流。
    - 铅免费电镀,符合RoHS标准:环保材料,适合现代化应用。
    - 根据JEDEC标准认证:确保质量和稳定性,满足目标应用需求。

    4. 应用案例和使用建议


    - 电源管理:适合应用于连续电流模式功率因数校正(CCM PFC)系统,能有效提高能效。
    - 电机驱动:适用于各种电机驱动应用,具备高速响应和低功耗特性。
    - 太阳能系统:可显著提升太阳能系统的转换效率和可靠性。
    - UPS:用于不间断电源系统,保证稳定供电。
    使用建议:
    - 在高温环境下,需注意散热措施,避免过热导致的损坏。
    - 在开关频率较高的应用中,可以考虑使用散热器来提高热管理效果。

    5. 兼容性和支持


    - 兼容性:与市面上常见的电源管理系统和其他电子设备高度兼容。
    - 技术支持:Infineon提供详尽的技术文档和支持服务,帮助用户解决使用过程中遇到的问题。

    6. 常见问题与解决方案


    - 问题:温度过高导致二极管失效
    - 解决方法:加强散热设计,确保周围环境温度不超出规定范围。
    - 问题:开关频率不稳定
    - 解决方法:检查电路布局和连接是否正确,确保接地良好。

    7. 总结和推荐


    综上所述,IDH08SG60C 第三代薄型快速开关硅碳化物肖特基二极管以其优越的性能、高度的可靠性以及广泛的适用性,在众多应用中表现出色。无论是高效率的电力转换还是快速开关控制,它都是理想的选择。强烈推荐在需要高性能和稳定性的应用场合中使用此产品。

IDH08SG60CXKSA2参数

参数
Vr-反向电压 600V
反向恢复时间 0μs
正向浪涌电流 42A
配置 独立式
If - 正向电流 8A
Ir - 反向电流 70μA
通用封装 TO-220-2
安装方式 通孔安装
零件状态 在售
包装方式 管装

IDH08SG60CXKSA2厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IDH08SG60CXKSA2数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 整流二极管/整流桥 INFINEON TECHNOLOGIES IDH08SG60CXKSA2 IDH08SG60CXKSA2数据手册

IDH08SG60CXKSA2封装设计

查看详情并下载
Symbol
Footprint
3D Model
