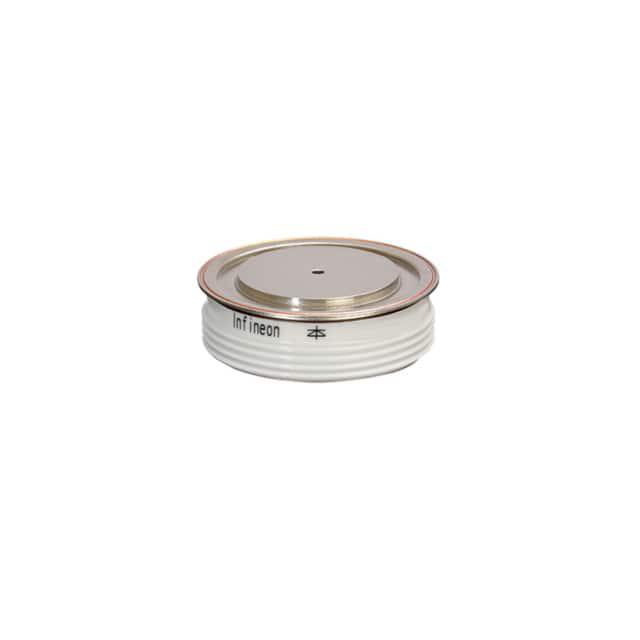

D970N06TXPSA1

产品分类: 整流二极管/整流桥
产品描述: 600V 10.3KA 20mA 970A 底座安装 14.5mm(高度)
供应商型号: CY-D970N06TXPSA1
供应商: Avnet
标准整包数: 1
INFINEON TECHNOLOGIES 整流二极管/整流桥 D970N06TXPSA1

D970N06TXPSA1概述


    产品简介


    D970N是一款网侧整流二极管(Rectifier Diode),适用于各种高功率和高可靠性要求的应用场景。这款二极管具有卓越的电流承载能力和良好的散热性能,使其在电源转换、电动车辆充电系统、太阳能逆变器等工业应用中表现出色。

    技术参数


    - 最高重复峰值反向电压 (VRRM):400V / 600V / 800V(根据需要可提供)
    - 最大平均正向电流 (IFAVM):
    - TC = 100°C时:970A
    - TC = 55°C时:1300A
    - 最大正向电流 (IFRMS):2040A
    - 最大浪涌电流 (IFSM):
    - TVj = 25°C,tP = 10ms时:10300A
    - TVj = TVj max,tP = 10ms时:8800A
    - 最大正向压降 (vF):
    - TVj max,iF = 2.3kA时:1.45V
    - TVj max,iF = 750A时:0.97V
    - 最大阈值电压 (V(TO)):0.7V
    - 最大斜率电阻 (rT):0.31mΩ
    - 最大内热阻 (RthJC):0.057°C/W(双向)
    - 最大过渡热阻 (RthCH):0.015°C/W(双向)

    产品特点和优势


    1. 高可靠性:在极端环境下仍能保持稳定运行,具有很高的可靠性。
    2. 大电流处理能力:能够承受高达数万安培的瞬态电流,适合大功率应用。
    3. 低正向压降:确保更高的效率和更低的损耗。
    4. 优良的散热设计:通过双面冷却,有效减少热应力,延长使用寿命。

    应用案例和使用建议


    应用案例
    D970N广泛应用于工业电源转换器、电动汽车充电桩、光伏逆变器等场合。例如,在电动汽车充电桩中,该二极管可以高效地进行电力转换,保证充电桩的可靠运行。
    使用建议
    为了最大限度地发挥D970N的优势,应确保使用合适的散热装置以降低温度,避免因过热导致的失效。同时,在设计电路时,应注意并联多个二极管,以分摊电流负载,提高整体系统的可靠性。

    兼容性和支持


    该产品具有广泛的兼容性,可与其他标准接口的电源设备配合使用。制造商提供了详细的安装指南和技术支持服务,确保用户能够轻松集成到现有系统中。

    常见问题与解决方案


    1. 问:如何判断二极管是否达到最大负载?
    - 答: 通过测量正向电流 (IFA) 和反向电压 (VR),并在数据手册中查找相应的图表来判断。

    2. 问:二极管在高温下表现如何?
    - 答: 在额定温度范围内,二极管的性能较为稳定,但在超温情况下需注意降温措施,如增加散热片或风扇等。

    总结和推荐


    综上所述,D970N是一款高性能的网侧整流二极管,特别适合于需要高可靠性、大电流处理能力和良好散热性能的应用。我们强烈推荐在大功率转换系统中使用此产品。

D970N06TXPSA1参数

参数
If - 正向电流 970A
Ir - 反向电流 20mA
Vr-反向电压 600V
反向恢复时间 -
正向浪涌电流 10.3KA
配置 -
长*宽*高 14.5mm(高度)
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 散装,托盘

D970N06TXPSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

D970N06TXPSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 整流二极管/整流桥 INFINEON TECHNOLOGIES D970N06TXPSA1 D970N06TXPSA1数据手册

D970N06TXPSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 62.4694 ¥ 506.0539
25+ $ 59.888 ¥ 497.3288
50+ $ 57.3067 ¥ 488.6037
100+ $ 56.2741 ¥ 484.2412
300+ $ 55.7578 ¥ 479.8787
500+ $ 55.2415 ¥ 475.5161
1000+ $ 53.6927 ¥ 453.7034
5000+ $ 53.6927 ¥ 453.7034
库存: 3813
起订量: 2 增量: 1
交货地:
最小起订量为:1
合计: ¥ 506.05
