FF300R12ME4B11BPSA1

产品分类: IGBT模块
产品描述: 1.6KW 2个独立式 2.1V@ 15V,300A 450A 底座安装 122.5mm*62.5mm*17mm
供应商型号: 2781227
供应商: 海外现货
标准整包数: 1

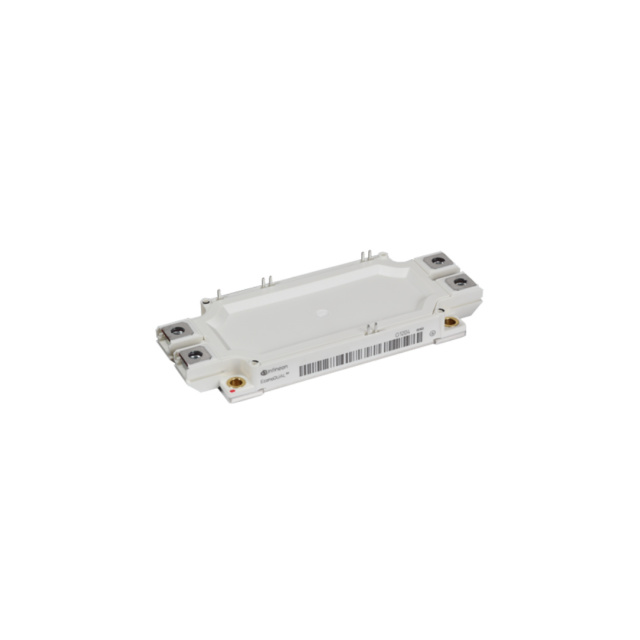

INFINEON TECHNOLOGIES IGBT模块 FF300R12ME4B11BPSA1

FF300R12ME4B11BPSA1概述

    FF300R12ME4B11 EconoDUAL™3 模块技术手册解析

    1. 产品简介


    FF300R12ME4B11 EconoDUAL™3 模块是一款高性能的绝缘栅双极晶体管(IGBT)模块,专为电机驱动、伺服驱动、不间断电源(UPS)系统和风力涡轮机等工业应用而设计。该模块集成了具有反向恢复特性的发射极控制高压快速恢复二极管(HE diode)及压力式引脚(PressFIT)和负温度系数热敏电阻(NTC)。它采用标准化的封装设计,确保了高可靠性与稳定性。

    2. 技术参数


    - 电气特性:
    - 集电极-发射极电压:\( V{CES} = 1200 \) V
    - 最大连续直流集电极电流:\( I{C,DC} = 300 \) A
    - 重复峰值集电极电流:\( I{CRM} = 600 \) A
    - 门极-发射极峰值电压:\( V{GES} = \pm20 \) V
    - 工作环境温度范围:操作温度 \( T{vj,op} = -40 \) 至 \( 150 \) °C
    - 机械特性:
    - 隔离测试电压:\( V{ISOL} = 2.5 \) kV
    - 爬电距离:多个终端至基板间最小值为 14.7 mm
    - 清扫距离:多个终端之间最小值为 9.6 mm
    - 相对热指数(电气):外壳为 140 °C

    3. 产品特点和优势


    - 低导通损耗:通过低 \( V{CE(sat)} \) 和高 \( I{CRM} \),该模块实现了低导通损耗,适合在高频开关应用中实现高效率。
    - 快速开关性能:低 \( t{don} \) 和 \( t{off} \) 时间提高了系统的开关速度,减小了开关损耗。
    - 集成NTC热敏电阻:有助于监控模块的温度,提高可靠性。
    - 适用广泛的应用场景:适用于各种工业领域的电机驱动和伺服驱动系统。

    4. 应用案例和使用建议


    - 电机驱动:适用于电动机和发电机的功率转换,如风机和泵。
    - 伺服驱动:提供高速响应和高精度控制。
    - UPS系统:保证电力供应稳定可靠。
    - 风力涡轮机:处理高动态负载变化的能力。
    使用建议:
    - 在高温环境下使用时需注意散热管理。
    - 建议根据具体应用需求选择合适的门极驱动器。
    - 定期检查NTC热敏电阻的性能以确保良好的温度监测。

    5. 兼容性和支持


    - 该模块兼容多种门极驱动器,如 Infineon 的 gate drivers,可在其官网获取更多信息。
    - 供应商提供详细的应用指南和技术支持,确保产品在复杂应用中的可靠使用。

    6. 常见问题与解决方案


    - 问题:模块过热
    - 解决方案:加强散热措施,确保足够的冷却系统和散热片。
    - 问题:模块无法正常工作
    - 解决方案:检查门极驱动器是否正确连接,确认输入信号的波形和电压水平。
    - 问题:过电流导致模块故障
    - 解决方案:配置适当的过流保护电路,例如熔断器或限流器。

    7. 总结和推荐


    - 优点:低导通损耗、快速开关性能、广泛的温度适应范围以及集成的NTC热敏电阻,使其成为高效能电机驱动和伺服驱动系统的理想选择。
    - 推荐:对于需要高性能和可靠性的工业应用,强烈推荐使用FF300R12ME4B11 EconoDUAL™3 模块。
    本手册提供了详细的电气和机械特性信息,对于选择和使用该模块的工程师来说是非常宝贵的资源。

FF300R12ME4B11BPSA1参数

参数
VCEO-集电极-发射极最大电压 2.1V@ 15V,300A
最大集电极发射极饱和电压 -
配置 2个独立式
集电极电流 450A
最大功率耗散 1.6KW
长*宽*高 122.5mm*62.5mm*17mm
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 托盘

FF300R12ME4B11BPSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

FF300R12ME4B11BPSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES IGBT模块 INFINEON TECHNOLOGIES FF300R12ME4B11BPSA1 FF300R12ME4B11BPSA1数据手册

FF300R12ME4B11BPSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1016.1603
5+ ¥ 1016.1603
10+ ¥ 1016.1603
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
