首页  >  产品百科  >  FF1800R12IE5BPSA1

FF1800R12IE5BPSA1

产品分类: IGBT模块
产品描述: 2个独立式 2.15V@ 15V,1800A 1.8KA 底座安装
供应商型号: CY-FF1800R12IE5BPSA1
供应商: Avnet
标准整包数: 1
INFINEON TECHNOLOGIES IGBT模块 FF1800R12IE5BPSA1

FF1800R12IE5BPSA1概述


    产品简介

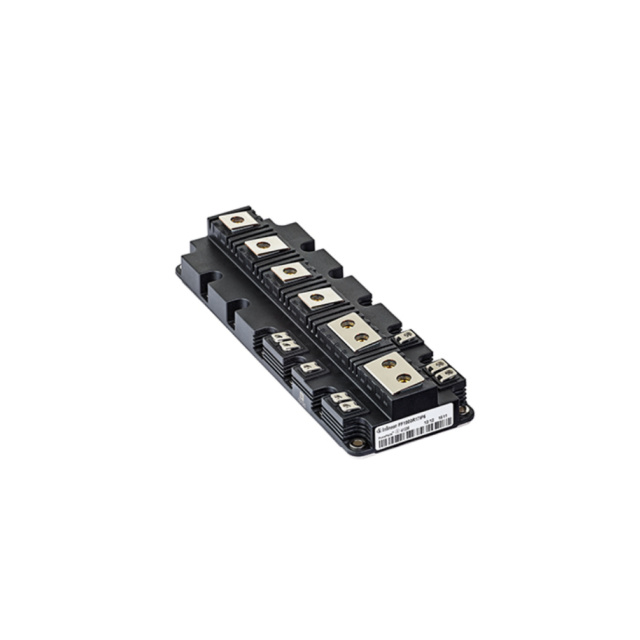

    FF1800R12IE5是一款PrimePACK™3+ B系列模块,集成了Trench/Feldstopp IGBT5技术、发射极控制5二极管和NTC热敏电阻。这款电子元器件广泛应用于高功率转换器、电机驱动、太阳能应用和不间断电源(UPS)系统中。其设计旨在提供高效、可靠的电力转换能力,并适用于各种工业和商业应用。

    技术参数


    IGBT技术规格
    - 最大收集极-发射极断态电压(VCES):1200V
    - 额定连续直流集电极电流(ICnom):1800A
    - 峰值重复集电极电流(ICRM):3600A
    - 最大工作温度(Tvj op):175°C
    - 具备耐短路能力,适用于高温运行环境
    二极管技术规格
    - 最大重复峰值反向电压(VRRM):1200V
    - 额定连续直流正向电流(IF):1800A
    - 峰值重复正向电流(IFRM):3600A
    - 热阻(RthJC):28.3K/kW(二极管)
    热管理
    - 最大基板操作温度(TBPmax):150°C
    - 模块存储温度范围:-40°C 至 150°C
    - 芯片到外壳的热阻(RthJC):17.3K/kW(IGBT),28.3K/kW(二极管)
    - 外壳到散热器的热阻(RthCH):11.4K/kW(IGBT),13.2K/kW(二极管)

    产品特点和优势


    FF1800R12IE5的主要特点是其卓越的耐短路能力和耐高温能力。该产品的工作温度范围可高达175°C,显著提高了其在极端环境下的可靠性。此外,Trench IGBT5技术的应用使其具有出色的开关性能和低损耗特性,从而提高整体能效。其封装材料CTI>400和高空气间隙距离进一步增强了产品的可靠性。

    应用案例和使用建议


    该产品已在多个高功率转换系统中得到成功应用。例如,在电机驱动系统中,其高开关频率特性和较低的热损耗使其能够在恶劣环境下稳定工作。对于太阳能逆变器,其高效率和稳定性能够确保稳定的电力输出。为了最大限度地发挥其性能,建议采取适当的散热措施,并遵循制造商的安装指南。

    兼容性和支持


    FF1800R12IE5与多种电力电子设备高度兼容,适合用于高压电力转换系统。厂商提供了详细的安装指南和技术支持服务,帮助用户进行正确的模块安装和维护。

    常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 安装过程中模块损坏 | 严格按照安装指南进行操作,使用适当的工具 |
    | 过热导致系统故障 | 确保良好的散热设计,定期检查冷却系统 |

    总结和推荐


    FF1800R12IE5凭借其高功率密度、宽工作温度范围及优秀的热管理能力,在电力转换应用中表现出色。其广泛的兼容性、完善的安装指导和支持服务使其成为理想的电力转换解决方案。强烈推荐用于需要高性能和高可靠性的应用场景。

FF1800R12IE5BPSA1参数

参数
最大集电极发射极饱和电压 -
配置 2个独立式
集电极电流 1.8KA
最大功率耗散 -
VCEO-集电极-发射极最大电压 2.15V@ 15V,1800A
安装方式 底座安装
零件状态 在售
包装方式 散装,托盘

FF1800R12IE5BPSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

FF1800R12IE5BPSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES IGBT模块 INFINEON TECHNOLOGIES FF1800R12IE5BPSA1 FF1800R12IE5BPSA1数据手册

FF1800R12IE5BPSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 895.1161 ¥ 7251.1797
25+ $ 858.1278 ¥ 7126.1592
50+ $ 821.1395 ¥ 7001.1388
100+ $ 806.3442 ¥ 6938.6285
300+ $ 798.9465 ¥ 6876.1183
500+ $ 791.5488 ¥ 6813.6081
1000+ $ 769.3559 ¥ 6501.057
5000+ $ 769.3559 ¥ 6501.057
库存: 582
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 7251.17
直接购买
加入购物车
