XMC4300F100K256AAXQMA1

产品分类: 微控制器(MCU)

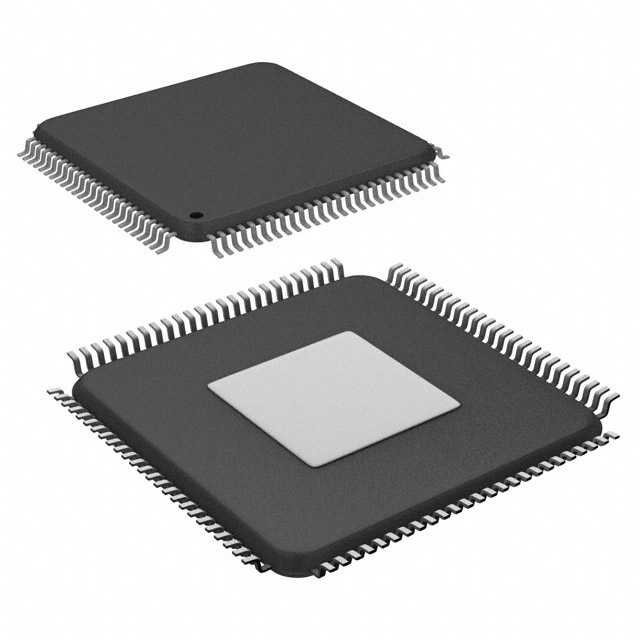

产品描述: XMC4300系列单片机, 32-bit ARM Cortex M4内核, 100针, PG-LQFP-100封装
供应商型号: 2780945
供应商: 海外现货
标准整包数: 1
INFINEON TECHNOLOGIES 微控制器(MCU) XMC4300F100K256AAXQMA1

XMC4300F100K256AAXQMA1概述

    XMC4300 Microcontroller: Comprehensive Technical Overview

    1. 产品简介


    XMC4300 微控制器是 XMC4000 系列微控制器的一部分,基于 ARM Cortex-M4 处理器核心。专为工业应用设计,如工业连接、工业控制、功率转换和感应控制等。这些微控制器以其高性能和能效而著称,在工业自动化领域有着广泛的应用前景。

    2. 技术参数


    XMC4300 系列微控制器具备一系列关键的技术参数和性能指标,具体如下:
    - 处理器核心:ARM Cortex-M4 32位处理器。
    - 内存:16 KB 引导ROM,64 KB 高速程序存储器,64 KB 高速数据存储器,256 KB 闪存(含8 KB 指令缓存)。
    - 通信接口:包括以太网、EtherCAT、USB 2.0 OTG、多CAN、四通道通用串行接口、LED和触摸感应控制器、SD/MMC接口等。
    - 模拟前端:双12位ADC,每个具有8个通道;双12位DAC。
    - 工业控制接口:一个CCU8模块用于电机控制和功率转换,两个CCU4模块用于通用定时器,窗口看门狗定时器等。
    - 调试支持:提供全面的调试功能,包括6个断点,CoreSight跟踪等。

    3. 产品特点和优势


    XMC4300 微控制器具有多个独特的功能和优势,主要包括:
    - 高性能处理器核心:基于 ARM Cortex-M4 架构,提供高效的计算能力。
    - 丰富的片上资源:集成了多种高性能通信接口和模拟前端,便于各种工业应用。
    - 高可靠性:内置温度传感器和看门狗定时器,确保系统稳定运行。
    - 强大的调试支持:配备全面的调试工具,方便开发和故障排查。

    4. 应用案例和使用建议


    XMC4300 微控制器广泛应用于各类工业控制系统,例如:
    - 工厂自动化:用于电机控制和PLC系统。
    - 智能电网:实现智能电表和分布式电源管理。
    - 医疗设备:集成于便携式医疗仪器中,进行实时监测和控制。
    使用建议:
    - 在复杂工业环境中使用时,应注意散热设计以维持系统的长期稳定性。
    - 针对需要高精度测量的应用,可以利用内置的ADC和DAC进行精确的数据采集和处理。

    5. 兼容性和支持


    XMC4300 系列微控制器与其他常见的工业标准通信协议高度兼容,包括:
    - 以太网:兼容10/100Mbit/s传输速率。
    - EtherCAT:支持100Mbit/s速率和MII接口。
    - USB:支持USB 2.0全速OTG,集成PHY。
    Infineon Technologies AG 提供全面的技术支持和售后服务,确保用户能够获得最佳的应用体验。

    6. 常见问题与解决方案


    根据技术手册中的常见问题列表,以下是几个典型问题及其解决方案:
    - 问题:如何配置断点?
    - 解决方法:通过IDE中的调试设置,可灵活配置断点数量和位置。

    - 问题:温度传感器异常如何处理?
    - 解决方法:检查系统供电电压是否正常,确认传感器引脚接线正确,必要时更换传感器。

    7. 总结和推荐


    总体来看,XMC4300 微控制器是一款专为工业应用设计的高性能产品,拥有丰富的片上资源和出色的调试支持。对于需要高性能计算能力和多功能集成的工业控制系统来说,XMC4300 是一个非常值得推荐的选择。
    请注意,具体型号的选择应根据实际应用场景和需求来确定,可参考技术手册中的详细参数和订购信息。

XMC4300F100K256AAXQMA1参数

参数
速度 144MHz
电压-电源(Vcc/Vdd) 3.13V~3.63V
核心处理器 ARM® Cortex®-M4
内核数 1
最大时钟频率 144MHz
最大工作供电电压 3.63V
RAM大小 128KB
外设 DMA,I2S,LED,POR,Touch-Sense,WDT
程序存储器类型 FLASH
数据总线宽度 32bit
程序存储器大小 256KB
数据转换器 A/D 16x12b,D/A 2x12b
振荡器类型 外部
I/O数量 73
EEPROM大小 -
接口类型 CANbus,Ethernet,I2C,LINbus,MMC,SD,SPI,UART,USART,USB OTG,USIC
最小工作供电电压 3.13V
长*宽*高 14mm*14mm*1.4mm
通用封装 LQFP-100
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

XMC4300F100K256AAXQMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

XMC4300F100K256AAXQMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 微控制器(MCU) INFINEON TECHNOLOGIES XMC4300F100K256AAXQMA1 XMC4300F100K256AAXQMA1数据手册

XMC4300F100K256AAXQMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
