XC878CM16FFI5VACFXUMA1

产品分类: 微控制器(MCU)
产品描述: 4.5V~5.5V 27MHz 3.25KB FLASH 64KB Brown-out Detect/Reset,POR,PWM,WDT 内部 40 26.7MHz CANbus,SPI,SSI,UART,USART A/D 8x10b 8bit XC800 64LQFP 贴片安装,黏合安装
供应商型号: XC878CM16FFI5VACF
供应商: TME
标准整包数: 1

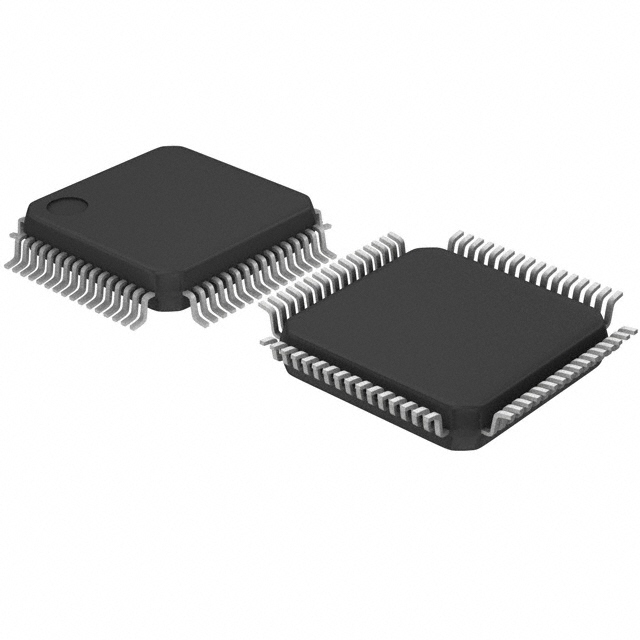

INFINEON TECHNOLOGIES 微控制器(MCU) XC878CM16FFI5VACFXUMA1

XC878CM16FFI5VACFXUMA1概述


    产品简介


    产品概述
    XC87xCLM 是一款高性能的8位单芯片微控制器(MCU),属于XC800系列。它继承了标准的8051处理器架构,并在此基础上进行了一系列增强,以提供更高的性能和功能性。XC87xCLM 集成了多种外围设备和功能模块,使其适用于广泛的应用领域。
    主要功能
    - 高性能核心: 兼容标准8051处理器,采用两时钟每机器周期的架构,实现无等待状态的内存访问。
    - 内置存储器: 包含8 KB的启动ROM,256字节的RAM,3 KB的外部RAM(XRAM)以及52 KB或64 KB的闪存。
    - I/O端口: 提供5个端口,共计多达40个数字I/O引脚。
    - 模拟功能: 配备一个8通道10位的模数转换器(ADC)。
    - 计时器模块: 四个16位定时器,包括两个捕获/比较单元。
    - 串行通信接口: 支持双全双工串行接口(UART和UART1)以及同步串行通道(SSC)。
    - 其他特性: 嵌入式乘法/除法单元(MDU),CORDIC协处理器,多CAN模块,电源管理功能等。
    应用领域
    XC87xCLM 微控制器由于其丰富的功能和高性能,在汽车电子、工业控制、消费电子等领域有着广泛的应用。例如,它可以用于电机控制、传感器信号处理、显示驱动等场合。

    技术参数


    | 参数类别 | 规格说明 |

    | 工作电压 | 核心逻辑供电:2.5 V;I/O端口供电:3.3 V 或 5.0 V |
    | 内置存储器 | 启动ROM:8 KB;RAM:256 字节;XRAM:3 KB;Flash:52 KB 或 64 KB |
    | I/O端口数量 | 5个,共计40个数字I/O引脚 |
    | ADC通道数 | 8通道10位ADC |
    | 定时器 | 4个16位定时器(包括两个捕获/比较单元) |
    | 串行接口 | 双全双工串行接口(UART和UART1),同步串行通道(SSC) |
    | 电源管理 | 慢速模式、空闲模式、掉电模式等 |

    产品特点和优势


    XC87xCLM 微控制器具有多项独特功能和优势,具体如下:
    - 高性能核心:与标准8051处理器兼容,性能提升显著。
    - 多功能集成:集成了多种外设,如ADC、多个定时器及多个串行接口,简化系统设计。
    - 高可靠性:具备看门狗定时器、电源管理功能,增强了系统的稳定性和可靠性。
    - 适应性强:提供了不同配置选项,适合多种应用场景的需求。

    应用案例和使用建议


    应用案例
    XC87xCLM 在工业自动化领域的应用十分典型。例如,在一个简单的电机控制系统中,通过其丰富的I/O端口和高精度的ADC,可以准确地测量电机的工作状态并对其进行精确控制。此外,其集成的UART接口可以用于与上位机进行数据通信,实现实时监控和调整。
    使用建议
    1. 系统设计:在设计系统时,充分考虑其丰富的功能和外设接口,合理规划I/O资源。
    2. 调试与维护:利用其内置的调试支持,如JTAG接口,进行高效调试。
    3. 功耗管理:根据应用需求选择合适的电源管理模式,以延长电池寿命。

    兼容性和支持


    XC87xCLM 微控制器与其他通用电子元件和设备具有良好的兼容性,可以通过多种封装形式(如LQFP-64和VQFN-48)进行选择,满足不同的设计需求。Infineon Technologies提供了详尽的技术文档和支持服务,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 外部设备无法正常工作 | 检查连接线是否正确、供电是否正常 |
    | 程序执行异常 | 重新检查代码逻辑,确保没有语法错误 |
    | 软件无法下载到微控制器 | 确保编程工具配置正确,重试下载过程 |

    总结和推荐


    XC87xCLM 作为一款高性能的8位单芯片微控制器,凭借其强大的功能和广泛的适用性,非常适合作为嵌入式系统的核心组件。它不仅能够满足现代电子产品对高性能和多功能性的要求,还提供了丰富的开发支持和文档资源,便于用户进行开发和调试。因此,对于需要高性能、多功能集成的项目,强烈推荐使用XC87xCLM。

XC878CM16FFI5VACFXUMA1参数

参数
接口类型 CANbus,SPI,SSI,UART,USART
程序存储器大小 64KB
数据总线宽度 8bit
RAM大小 3.25KB
内核数 -
最小工作供电电压 -
I/O数量 40
电压-电源(Vcc/Vdd) 4.5V~5.5V
最大工作供电电压 -
速度 27MHz
振荡器类型 内部
数据转换器 A/D 8x10b
外设 Brown-out Detect/Reset,POR,PWM,WDT
最大时钟频率 26.7MHz
程序存储器类型 FLASH
EEPROM大小 -
核心处理器 XC800
通用封装 64LQFP
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 散装,卷带包装

XC878CM16FFI5VACFXUMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

XC878CM16FFI5VACFXUMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 微控制器(MCU) INFINEON TECHNOLOGIES XC878CM16FFI5VACFXUMA1 XC878CM16FFI5VACFXUMA1数据手册

XC878CM16FFI5VACFXUMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
