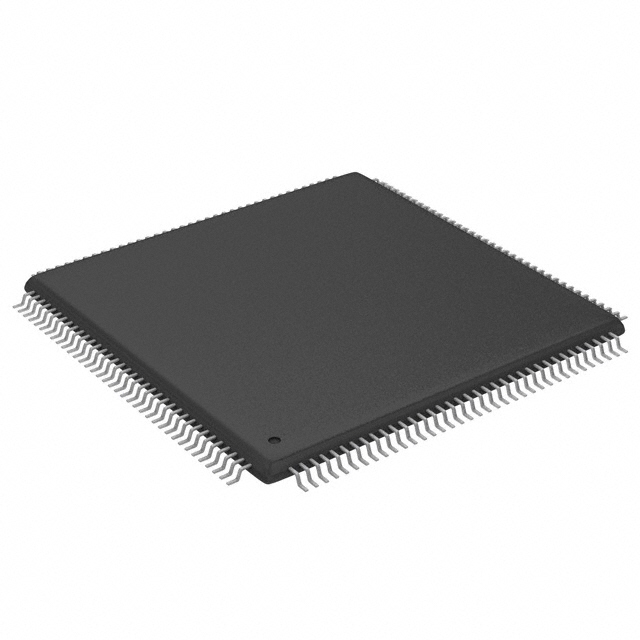

XMC4504F144F512ACXQMA1

产品分类: 微控制器(MCU)
产品描述: XMC4500系列单片机, 32-bit ARM Cortex M4内核, 144针, PG-LQFP-144封装
供应商型号: 3889212
供应商: 海外现货
标准整包数: 1
INFINEON TECHNOLOGIES 微控制器(MCU) XMC4504F144F512ACXQMA1

XMC4504F144F512ACXQMA1概述

    XMC4500 Microcontroller:高效工业应用解决方案

    1. 产品简介


    XMC4500 是Infineon Technologies公司XMC4000系列微控制器的一员,基于高性能且节能的ARM Cortex-M4 32位处理器核心设计。此系列产品适用于工业连接、工业控制、电源转换及传感器与控制等关键应用领域。

    2. 技术参数


    XMC4500 系列具有多样的技术和性能参数,这些参数定义了其在各种环境下的运行条件及能力。具体的技术规格如下:
    - CPU子系统
    - ARM Cortex-M4 CPU
    - DSP/MAC指令集
    - 浮点运算单元(FPU)
    - 系统定时器(SysTick)
    - 两个通用DMA控制器
    - 外部与内部服务请求处理的事件请求单元(ERU)
    - 存储
    - 16KB引导ROM
    - 64KB高速程序存储器
    - 64KB高速数据存储器
    - 32KB高速通信存储器
    - 1024KB片上Flash存储器(带有4KB指令缓存)
    - 通信接口
    - 支持10/100 Mbit/s以太网MAC模块
    - 全速USB 2.0主机/OTG,集成PHY
    - 三个节点的CAN总线接口
    - 六个通用串行接口通道(USIC),可用于UART, 双重SPI, 四重SPI, IIC, IIS和LIN接口
    - SD和多媒体卡接口(SDMMC)
    - 模拟前端
    - 4个12位分辨率的模拟数字转换器(VADC),每个包含8个通道
    - 带四个通道的Delta Sigma解调器
    - 两个12位分辨率的数字模拟转换器(DAC)
    - 其他外设
    - 两个用于电机控制和功率转换的捕捉/比较单元(CCU8)
    - 四个用于通用定时器的捕捉/比较单元(CCU4)
    - 用于伺服电机定位的两个位置接口(POSIF)
    - 温度传感器
    - 带闹钟支持的实时时钟(RTC)
    - 边界扫描测试支持(JTAG)
    - 工作环境
    - 工作温度范围从-40°C至85°C(F型)、-40°C至105°C(X型)或-40°C至125°C(K型)


    3. 产品特点和优势


    - 高性能计算: 基于ARM Cortex-M4内核,提供高效的计算能力和广泛的指令集支持。
    - 丰富的接口选项: 提供多种通讯接口,方便与不同类型的外部设备进行通信。
    - 强大的外围设备: 包括高精度模拟信号处理、多样化的定时器和其他控制功能。
    - 广泛的温度适应性: 支持从-40°C到125°C的工作温度,适用于各种严苛环境。

    4. 应用案例和使用建议


    XMC4500 广泛应用于工业自动化控制系统、电力转换系统、电动机控制等领域。针对不同的应用需求,选择合适的温度等级和内存容量非常重要。例如,在要求高速通信的应用中,可以利用USB接口或高速以太网接口;对于需要高精度模拟信号处理的场合,可利用其内置的模拟数字转换器和数字模拟转换器。

    5. 兼容性和支持


    XMC4500 能够很好地与其他工业标准接口如CAN、I2C、SPI等兼容,这使得其能够方便地与其他电子组件和系统集成。Infineon提供了详尽的技术文档和支持,包括参考手册、数据手册和应用笔记,帮助用户更有效地使用该产品。

    6. 常见问题与解决方案


    - 问题: 电源电压超出绝对最大额定值
    - 解决办法: 使用适当的稳压器或调整电源输入电压,确保供电稳定。
    - 问题: 在极端温度下运行时性能下降
    - 解决办法: 选择相应的工作温度范围(如X型或K型),并在设计中考虑散热措施。
    - 问题: 需要更高的存储容量
    - 解决办法: 选择更大容量的Flash存储器型号(如1024KB)。

    7. 总结和推荐


    综上所述,XMC4500 微控制器凭借其高性能、多功能和广泛的应用领域,成为了工业应用的理想选择。无论是对于新项目还是现有系统的升级,XMC4500 都是一个值得推荐的产品。结合其优秀的技术支持和广泛的接口兼容性,用户可以轻松实现复杂而高效的工业控制解决方案。

XMC4504F144F512ACXQMA1参数

参数
内核数 1
接口类型 EBI,EMI,I2C,LINbus,SPI,UART,USART
I/O数量 91
最大工作供电电压 3.63V
速度 120MHz
数据转换器 A/D 32x12b,D/A 2x12b
程序存储器大小 512KB
电压-电源(Vcc/Vdd) 3.13V~3.63V
核心处理器 ARM® Cortex®-M4
外设 DMA,I²S,LED,POR,PWM,WDT
最大时钟频率 120MHz
最小工作供电电压 -
振荡器类型 内部
数据总线宽度 32bit
程序存储器类型 FLASH
EEPROM大小 -
RAM大小 128KB
通用封装 LQFP-144
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,托盘

XMC4504F144F512ACXQMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。
