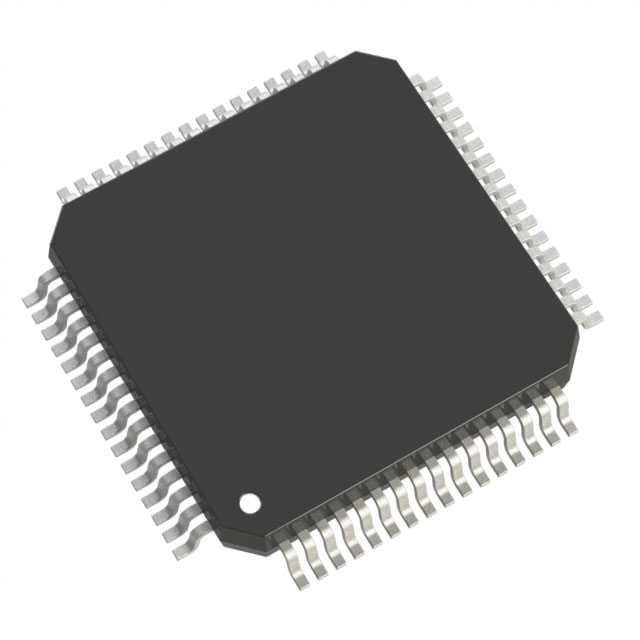

XMC4400F64F512BAXQMA1

产品分类: 微控制器(MCU)
产品描述: XMC4000系列单片机, ARM Cortex M4内核, PG-TQFP-64封装
供应商型号: 2581756
供应商: 海外现货
标准整包数: 1
INFINEON TECHNOLOGIES 微控制器(MCU) XMC4400F64F512BAXQMA1

XMC4400F64F512BAXQMA1概述

    XMC4400 Microcontroller: A Comprehensive Guide

    1. 产品简介


    XMC4400微控制器系列是Infineon Technologies公司生产的一系列基于ARM® Cortex®-M4处理器核心的高性能工业级微控制器。该系列产品广泛应用于工业连接、工业控制、电源转换和感应与控制等领域。

    2. 技术参数


    以下是XMC4400微控制器的主要技术规格和技术特性:
    - 基本特性:
    - 高性能32位ARM Cortex-M4 CPU
    - 16位和32位Thumb2指令集
    - 数字信号处理(DSP)/乘法累加(MAC)指令
    - 系统定时器(SysTick),用于操作系统支持
    - 浮点运算单元(FPU)
    - 内存保护单元(MPU)
    - 内存:
    - 16 KB内部启动ROM
    - 16 KB高速程序存储器
    - 32 KB高速数据存储器
    - 32 KB高速通信存储器
    - 512 KB闪存内存,带有4 KB指令缓存
    - 通信接口:
    - 以太网MAC模块,支持10/100 Mbit/s传输速率
    - USB 2.0主机、全速OTG和集成PHY
    - CAN接口,支持全CAN/基础CAN,具有两个节点和64个消息对象(MO),数据速率最高可达1 MBit/s
    - 四个通用串行接口通道(USIC),提供四个串行通道,可用于UART、双SPI、四SPI、IIC、IIS和LIN接口
    - LED和触摸感应控制器(LEDTS)用于人机界面
    - 模拟前端外设:
    - 四个12位分辨率的模拟数字转换器(VADC),每个包含8个通道,带输入范围比较器
    - 带有四个通道的Delta Sigma解调器,数字输入级用于A/D信号转换
    - 两个12位分辨率的数字模拟转换器(DAC)
    - 工业控制外设:
    - 两个捕获/比较单元8(CCU8),用于电机控制和电源转换
    - 四个捕获/比较单元4(CCU4),用于通用定时器
    - 四个高分辨率PWM(HRPWM)通道
    - 两个位置接口(POSIF),用于伺服电机定位
    - 窗口看门狗定时器(WDT),用于安全敏感应用
    - 芯片温度传感器(DTS)
    - 实时时钟模块,带报警支持
    - 系统控制单元(SCU),用于系统配置和控制
    - 电源电流消耗:
    - 具体值详见文档第67页

    3. 产品特点和优势


    XMC4400微控制器具有以下显著特点和优势:
    - 高性能:采用ARM Cortex-M4处理器核心,具备高效的数字信号处理能力和浮点运算单元。
    - 丰富的接口:支持多种通信接口,如以太网、USB、CAN等,方便集成于各种工业控制系统中。
    - 高精度模拟和数字转换:配备高精度ADC、DAC和CMP,适用于精确测量和控制需求。
    - 灵活的调试支持:支持全面的调试功能,包括8个断点、CoreSight和追踪等,便于开发和故障诊断。

    4. 应用案例和使用建议


    XMC4400微控制器广泛应用于各种工业领域,例如:
    - 工业连接:适用于需要高速数据传输的网络设备。
    - 工业控制:适合于电机控制、伺服系统和自动化生产线。
    - 电源转换:适用于各种电源转换应用,如开关电源和逆变器。
    - 感应与控制:适用于精密测量和控制场景,如传感器网络和环境监测。
    建议在使用XMC4400时注意以下几点:
    - 电源管理:确保供电稳定,避免电压波动对微控制器造成影响。
    - 信号完整性:合理布局PCB,减少干扰,提高信号质量。
    - 散热设计:根据应用场景选择合适的封装类型,保证良好的散热效果。

    5. 兼容性和支持


    XMC4400微控制器具有广泛的兼容性,可以与多种工业标准接口和设备配合使用。Infineon Technologies为客户提供详尽的技术支持,包括软件开发工具(如DAVE™)、参考手册和应用指南等。此外,还提供了全面的售后服务和质保政策,确保客户在使用过程中得到及时有效的帮助。

    6. 常见问题与解决方案


    根据技术手册中的常见问题和解决方案,列出以下几种可能遇到的问题及其解决方法:
    - Q1: 如何正确连接电源?
    - A1: 确保电源电压符合规格要求,并且电源线连接牢固,避免电压波动影响微控制器运行。
    - Q2: 如何实现可靠的通信?
    - A2: 选择合适的通信协议和接口,并进行充分的信号完整性分析,以确保通信质量。
    - Q3: 如何进行有效的调试?
    - A3: 使用JTAG/SWD接口和CoreSight调试工具,设置断点和查看寄存器状态,以精确定位问题。

    7. 总结和推荐


    综上所述,XMC4400微控制器凭借其强大的处理能力、丰富的接口和优良的可靠性,在工业应用中表现出色。它不仅能满足复杂的应用需求,还能提供良好的开发体验和维护支持。因此,强烈推荐使用XMC4400微控制器来构建高性能的工业控制系统。

XMC4400F64F512BAXQMA1参数

参数
内核数 1
速度 120MHz
I/O数量 31
数据转换器 A/D 14x12b;D/A 2x12b
外设 DMA,I²S,LED,POR,PWM,WDT
RAM大小 80KB
程序存储器类型 FLASH
程序存储器大小 512KB
电压-电源(Vcc/Vdd) 3.13V~3.63V
最大工作供电电压 3.63V
数据总线宽度 32bit
接口类型 CANbus,Ethernet,I2C,LINbus,SPI,UART,USB
最小工作供电电压 3.13V
振荡器类型 内部
核心处理器 ARM® Cortex®-M4
EEPROM大小 -
最大时钟频率 120MHz
通用封装 QFP
安装方式 贴片安装
零件状态 在售
包装方式 托盘

XMC4400F64F512BAXQMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

XMC4400F64F512BAXQMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 微控制器(MCU) INFINEON TECHNOLOGIES XMC4400F64F512BAXQMA1 XMC4400F64F512BAXQMA1数据手册

XMC4400F64F512BAXQMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 60.4308
10+ ¥ 57.4185
20+ ¥ 55.7045
40+ ¥ 52.9082
60+ ¥ 51.3255
库存: 600
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 60.43
