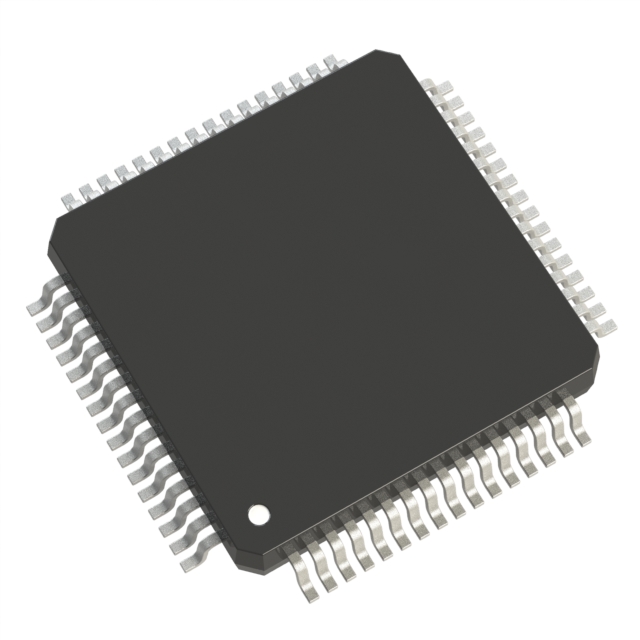

XMC1402F064X0064AAXUMA1

产品分类: 微控制器(MCU)
产品描述: 1.8V~5.5V 48MHz 16KB FLASH 64KB Brown-out Detect/Reset,I²S,POR,PWM,WDT 内部 48 1 1.8V 5.5V 48MHz I2C,LINbus,SPI,UART,USART A/D 12x12b 32bit ARM® Cortex®-M0 QFP 贴片安装,黏合安装
供应商型号: Q-XMC1402F064X0064AAXUMA1
供应商: 国内现货
标准整包数: 0
INFINEON TECHNOLOGIES 微控制器(MCU) XMC1402F064X0064AAXUMA1

XMC1402F064X0064AAXUMA1概述

    XMC1400 AA-Step Microcontroller Series: Technical Overview

    1. 产品简介


    XMC1400 AA-Step是Infineon Technologies公司专为工业应用设计的一系列微控制器,隶属于XMC1000家族。这些微控制器以ARM® Cortex®-M0为核心,具有高度集成的特性,适用于电机控制、数字电源转换、LED照明应用以及人机界面(HMI)。通过结合高性能处理能力和丰富的外设资源,XMC1400系列微控制器能够满足现代工业应用的复杂需求。

    2. 技术参数


    XMC1400系列微控制器的技术参数如下:
    - 处理器核心:32位ARM Cortex-M0
    - 时钟频率:最高可达48 MHz
    - 操作温度范围:-40°C 至 85°C 或 -40°C 至 105°C
    - 供电电压:1.8 V 至 5.5 V
    - 内存配置:
    - ROM:8 KB
    - SRAM:16 KB(带奇偶校验)
    - Flash:最多200 KB(带ECC)
    - 输入/输出能力:多达56个GPIO
    - 通信接口:四个USIC通道,支持多种协议(UART、SPI、IIC、IIS等)
    - 模拟前端:最多12个模拟输入通道,带两个采样保持电路
    - 定时器:多个高精度计时器,用于PWM和信号监控

    3. 产品特点和优势


    XMC1400系列微控制器具备以下几个显著的特点和优势:
    - 高性能计算能力:支持高达48 MHz的主频,能够在实时控制任务中提供高效的计算能力。
    - 丰富的外设接口:内置多个USIC通道和多功能定时器,可灵活连接多种外部设备。
    - 宽泛的工作温度范围:部分型号能够在极端环境下工作,适用于恶劣环境下的工业应用。
    - 高可靠性:集成了硬件奇偶校验和ECC纠错功能,确保数据存储的安全性。
    - 易于开发:提供免费的DAVE工具链,简化开发流程。

    4. 应用案例和使用建议


    XMC1400系列微控制器在以下应用中有广泛的应用:
    - 电机控制:利用高精度定时器进行PWM控制,实现电机的精确调速。
    - 数字电源转换:通过多功能USIC通道实现高效的数据通信。
    - LED照明:驱动多达144个LED,适用于智能照明系统。
    使用建议:
    - 在设计电机控制系统时,可以利用CCU4和CCU8定时器来实现复杂的PWM信号。
    - 针对多节点通信的需求,可以考虑使用MultiCAN+模块。

    5. 兼容性和支持


    XMC1400系列微控制器提供了多种封装选项,包括TSSOP-38、VQFN-40/48/64、LQFP-64等。由于采用了标准的引脚定义,这些微控制器可以轻松与现有系统中的其他组件进行兼容。Infineon公司还提供了详尽的技术支持文档和软件工具,帮助用户加速开发进程。

    6. 常见问题与解决方案


    根据技术手册中的常见问题,以下是用户可能会遇到的一些问题及其解决方案:
    - 问题1:如何正确设置工作温度范围?
    - 解决方案:请根据具体的型号选择相应的温度范围。例如,XMC1401-F064的工作温度范围为-40°C至85°C。

    - 问题2:如何启用内部振荡器?
    - 解决方案:在初始化代码中配置适当的寄存器,启用内部振荡器。具体步骤可以参考技术手册中的详细说明。

    7. 总结和推荐


    综上所述,XMC1400 AA-Step系列微控制器是一款功能强大且适用于多种工业应用的产品。它不仅提供了高性能计算能力和丰富的外设接口,还能在极端环境下稳定运行。对于需要高性能和高可靠性的工业控制系统来说,XMC1400系列是一个非常值得推荐的选择。无论是在电机控制还是数字电源转换领域,这些微控制器都能提供出色的性能和支持。因此,强烈推荐开发人员在相关项目中考虑使用XMC1400系列微控制器。

XMC1402F064X0064AAXUMA1参数

参数
核心处理器 ARM® Cortex®-M0
接口类型 I2C,LINbus,SPI,UART,USART
数据转换器 A/D 12x12b
振荡器类型 内部
外设 Brown-out Detect/Reset,I²S,POR,PWM,WDT
最小工作供电电压 1.8V
最大时钟频率 48MHz
内核数 1
最大工作供电电压 5.5V
程序存储器大小 64KB
I/O数量 48
EEPROM大小 -
电压-电源(Vcc/Vdd) 1.8V~5.5V
数据总线宽度 32bit
RAM大小 16KB
速度 48MHz
程序存储器类型 FLASH
通用封装 QFP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

XMC1402F064X0064AAXUMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

XMC1402F064X0064AAXUMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 微控制器(MCU) INFINEON TECHNOLOGIES XMC1402F064X0064AAXUMA1 XMC1402F064X0064AAXUMA1数据手册

XMC1402F064X0064AAXUMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
