首页  >  产品百科  >  XMC4300F100F256AAXQMA1

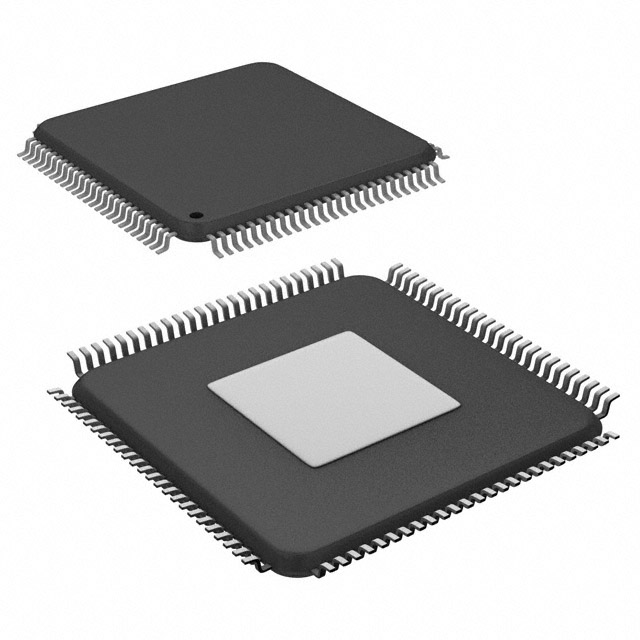

XMC4300F100F256AAXQMA1

产品分类: 微控制器(MCU)
产品描述: XMC4000系列单片机, ARM Cortex M4内核, 100针, LQFP封装
供应商型号: 2780944
供应商: 海外现货
标准整包数: 1
INFINEON TECHNOLOGIES 微控制器(MCU) XMC4300F100F256AAXQMA1

XMC4300F100F256AAXQMA1概述

    XMC4300 Microcontroller: Technical Overview and User Guide

    1. 产品简介


    产品类型:XMC4300是XMC4000系列工业应用微控制器家族的一员,基于ARM Cortex-M4处理器内核。
    主要功能:具备高性能和低功耗的特点,特别适用于工业连接、工业控制、电源转换、传感与控制等领域。
    应用领域:广泛应用于各种工业控制系统、网络通信系统、以及各类嵌入式系统。

    2. 技术参数


    核心特性:
    - 处理器核心:高绩效32位ARM Cortex-M4 CPU
    - 指令集:支持16位和32位Thumb2指令集,带有DSP/MAC指令
    - 系统定时器:支持操作系统服务
    存储器:
    - 启动ROM:16KB
    - 高速程序存储器:64KB
    - 高速数据存储器:64KB
    - 闪存:256KB(带8KB指令缓存)
    外设:
    - 以太网MAC模块:支持10/100 Mbit/s传输速率
    - EtherCAT从接口:支持100 Mbit/s传输速率
    - USB 2.0主机、全速OTG接口,集成PHY
    - CAN接口:支持多CAN,最多64个消息对象
    - 四个通用串行接口通道(USIC):支持UART、双SPI、四SPI、IIC、IIS和LIN接口
    - LED和触摸感应控制器(LEDTS)
    - SD和多媒体卡接口(SDMMC)
    模拟前端:
    - 双12位ADC:每个ADC具有8通道
    - 双通道12位DAC
    工业控制:
    - 用于电机控制和电源转换的捕获/比较单元(CCU8)
    - 两个用于一般用途计时的捕获/比较单元(CCU4)
    - 窗口看门狗定时器(WDT)
    - 芯片温度传感器(DTS)
    - 带报警支持的实时时钟模块(RTC)

    3. 产品特点和优势


    - 强大的处理能力:高性能32位ARM Cortex-M4处理器,支持浮点运算和DSP指令集。
    - 广泛的外设支持:丰富的接口和外围设备使得XMC4300能适应多种复杂的应用场景。
    - 可靠性:通过严格的质量控制流程,确保产品长期稳定运行。
    - 易于开发:配备详尽的技术文档和工具,方便开发者快速上手。

    4. 应用案例和使用建议


    应用案例:
    - 工业自动化控制系统
    - 网络通信设备
    - 电源管理系统
    - 机器人控制系统
    使用建议:
    - 在设计硬件时,应充分考虑芯片的工作电压和电流需求,以避免不必要的功耗。
    - 对于温度敏感的应用,可以利用芯片内置的温度传感器进行实时监控,提高系统的稳定性。

    5. 兼容性和支持


    - 兼容性:XMC4300可与多种外部设备和传感器兼容,可通过配置不同的引脚功能实现多样化的应用需求。
    - 支持:Infineon提供详尽的用户文档和技术支持,包括参考手册、数据表、错误表等,帮助用户更好地理解和使用产品。

    6. 常见问题与解决方案


    问题1:如何设置GPIO引脚为输入模式?
    - 解决方案:通过修改寄存器的相应位来配置GPIO引脚为输入模式,通常可以通过库函数简化这一过程。
    问题2:使用外部时钟源时需要注意哪些事项?
    - 解决方案:确保外部时钟源的频率符合芯片的要求,并正确配置相关的寄存器以启用外部时钟源。

    7. 总结和推荐


    总结:
    XMC4300是一款专为工业应用设计的高性能微控制器,具备强大的处理能力和丰富的外设支持,能够满足多种复杂的工业应用场景。其卓越的性能和可靠性使其成为众多工业项目的理想选择。
    推荐:
    鉴于其出色的性能和广泛的适用范围,强烈推荐在需要高性能和高可靠性的工业控制系统项目中使用XMC4300。

XMC4300F100F256AAXQMA1参数

参数
接口类型 CANbus,Ethernet,I2C,LINbus,MMC,SD,SPI,UART,USART,USB OTG,USIC
振荡器类型 外部
内核数 1
电压-电源(Vcc/Vdd) 3.13V~3.63V
EEPROM大小 -
程序存储器大小 256KB
I/O数量 73
数据总线宽度 32bit
程序存储器类型 FLASH
速度 144MHz
最小工作供电电压 3.13V
外设 DMA,I2S,LED,POR,Touch-Sense,WDT
数据转换器 A/D 16x12b,D/A 2x12b
最大时钟频率 144MHz
核心处理器 ARM® Cortex®-M4
RAM大小 128KB
最大工作供电电压 3.63V
长*宽*高 14mm*14mm*1.4mm
通用封装 LQFP-100
安装方式 贴片安装
零件状态 在售
包装方式 散装,托盘

XMC4300F100F256AAXQMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

XMC4300F100F256AAXQMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 微控制器(MCU) INFINEON TECHNOLOGIES XMC4300F100F256AAXQMA1 XMC4300F100F256AAXQMA1数据手册
