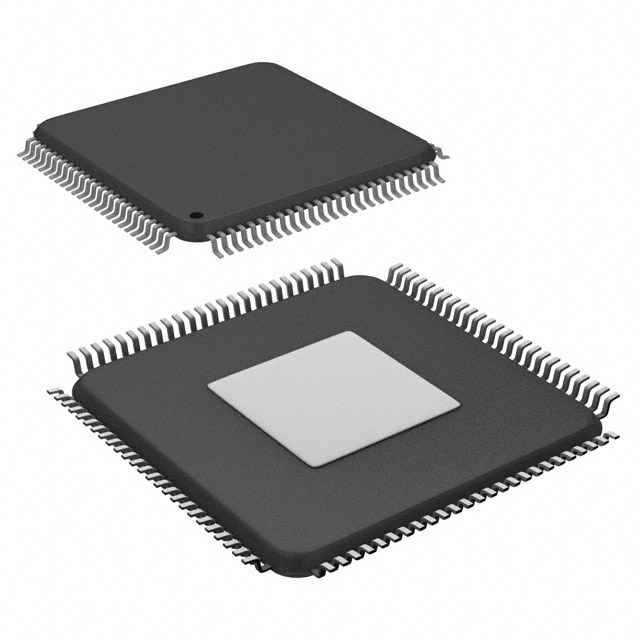

XMC4800F100K2048AAXQMA1

产品分类: 微控制器(MCU)
产品描述: 3.13V~3.63V 144MHz 352KB FLASH 2MB DMA,I²S,LED,POR,Touch-Sense,WDT 外部 75 1 3.13V 3.63V 144MHz CANbus,EBI,EMI,Ethernet,I2C,LINbus,MMC,SD,SPI,UART,USART,USB OTG,USIC A/D 24x12b,D/A 2x12b 32bit ARM® Cortex®-M4 LQFP-100 贴片安装 14mm*14mm*1.4mm
供应商型号: 2780948
供应商: 海外现货
标准整包数: 1
INFINEON TECHNOLOGIES 微控制器(MCU) XMC4800F100K2048AAXQMA1

XMC4800F100K2048AAXQMA1概述

    XMC4700 / XMC4800 Microcontrollers:高效能工业应用解决方案

    产品简介


    XMC4700 和 XMC4800 是 Infineon Technologies 公司 XMC4000 系列微控制器中的重要成员,基于高性能且低功耗的 ARM Cortex-M4 处理器内核设计。这些微控制器广泛应用于工业连接、工业控制、电力转换及传感与控制等领域。它们提供了一套丰富的通信外设和模拟前端接口,能够满足各种工业应用场景的需求。

    技术参数


    XMC4700 / XMC4800 微控制器的技术规格涵盖了从电气特性到工作环境的一系列关键参数。具体技术参数如下:
    - 处理器核心:高效率 32 位 ARM Cortex-M4 CPU,支持 16 位和 32 位 Thumb2 指令集,具备 DSP/MAC 指令支持。
    - 内存:16 KB 引导 ROM,96 KB 高速程序存储器,128 KB 高速数据存储器,128 KB 高速通信存储器,2,048 KB 内置闪存(带 8 KB 指令缓存)。
    - 通信外设:
    - 以太网 MAC 模块支持 10/100 Mbit/s 传输速率。
    - EtherCAT 从站接口支持 100 Mbit/s 传输速率,配备两个 MII 端口,八个现场总线内存管理单元 (FMMU),八个同步管理器,以及 64 位分布式时钟。
    - USB 2.0 主机,全速 OTG,集成 PHY。
    - CAN 接口(MultiCAN),支持全 CAN/基础 CAN,最多六个节点,256 条消息对象(MO),最高数据率可达 1 MBaud。
    - 六个通用串行接口通道(USIC),可配置为多种串行接口(如 UART、双 SPI、四 SPI、IIC、IIS 及 LIN 接口)。
    - LED 和触摸感应控制器(LEDTS)用于人机交互。
    - SD 卡和多媒体卡接口(SDMMC)。
    - 外部总线接口单元(EBU)支持与外部存储器和其他外设的通信。
    - 模拟前端外设:
    - 四个 12 位分辨率的 ADC,每个具有 8 个通道,带输入范围比较器。
    - Delta Sigma 解调器,四个通道,数字输入级用于 A/D 信号转换。
    - 两个 12 位分辨率的 DAC 通道。
    - 工业控制外设:
    - 两个捕获/比较单元 8(CCU8)用于电机控制和电力转换。
    - 四个捕获/比较单元 4(CCU4)用作通用定时器。
    - 两个位置接口(POSIF)用于伺服电机定位。
    - 窗口看门狗定时器(WDT)用于安全敏感的应用。
    - 芯片温度传感器(DTS)。
    - 带闹钟支持的实时时钟模块(RTC)。
    - 系统控制单元(SCU)用于系统配置和控制。
    - 电源电流:典型值约为 20 mA。

    产品特点和优势


    XMC4700 / XMC4800 微控制器具备以下显著优势:
    - 高性能:支持多种工业协议和标准,如以太网、EtherCAT、CAN 和 USB。
    - 高可靠性:多样的安全机制确保设备在工业环境中的稳定运行。
    - 灵活性:广泛的外设选择和灵活的编程选项。
    - 节能:优化的能源消耗,适用于电池供电和长期运行的设备。
    - 兼容性:支持多个通信接口和协议,易于与其他系统和组件集成。

    应用案例和使用建议


    这些微控制器已成功应用于多种工业控制系统和智能设备中。例如,在工厂自动化领域,它们可以作为主控芯片来管理和协调生产流程中的各个部分。在家庭自动化系统中,这些微控制器可用于控制智能家居设备,提高用户的便利性和舒适度。在电力转换应用中,它们则可以实现高效能的电机控制和能量管理系统。
    使用建议包括:
    - 通过配置适当的外设接口和参数来优化系统的整体性能。
    - 适当增加散热措施,特别是在高负载运行时。
    - 定期进行系统检查和维护,确保最佳运行状态。

    兼容性和支持


    XMC4700 / XMC4800 系列微控制器与其他标准工业组件兼容,并由 Infineon 提供全面的技术支持和服务。如有需要,用户可以联系当地的 Infineon 销售代表或分销商获取更多帮助和支持。

    常见问题与解决方案


    - 问题:在高负载下运行时,电源电流超出预期。
    - 解决方案:确保电源电压和电流满足要求,并考虑外部散热装置。
    - 问题:通信速度低于预期。
    - 解决方案:检查并调整相关的通信协议设置,确保正确的数据帧格式和速率。
    - 问题:设备在高温环境下运行不稳定。
    - 解决方案:采取适当的散热措施,并确保微控制器的工作温度不超过额定范围。

    总结和推荐


    XMC4700 / XMC4800 系列微控制器凭借其高性能、可靠性和广泛应用特性,在工业控制系统中表现出色。我们强烈推荐这些微控制器用于需要高效能处理和复杂通信功能的各种工业应用场景。无论是在自动化生产线还是智能家居系统中,这些设备都将成为您的理想选择。

XMC4800F100K2048AAXQMA1参数

参数
振荡器类型 外部
RAM大小 352KB
最小工作供电电压 3.13V
核心处理器 ARM® Cortex®-M4
外设 DMA,I²S,LED,POR,Touch-Sense,WDT
内核数 1
数据转换器 A/D 24x12b,D/A 2x12b
最大时钟频率 144MHz
接口类型 CANbus,EBI,EMI,Ethernet,I2C,LINbus,MMC,SD,SPI,UART,USART,USB OTG,USIC
EEPROM大小 -
最大工作供电电压 3.63V
程序存储器类型 FLASH
数据总线宽度 32bit
速度 144MHz
电压-电源(Vcc/Vdd) 3.13V~3.63V
I/O数量 75
程序存储器大小 2MB
长*宽*高 14mm*14mm*1.4mm
通用封装 LQFP-100
安装方式 贴片安装
零件状态 在售
包装方式 托盘

XMC4800F100K2048AAXQMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

XMC4800F100K2048AAXQMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 微控制器(MCU) INFINEON TECHNOLOGIES XMC4800F100K2048AAXQMA1 XMC4800F100K2048AAXQMA1数据手册

XMC4800F100K2048AAXQMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
