首页  >  产品百科  >  XC2224L20F66VAAKXUMA1

XC2224L20F66VAAKXUMA1

产品分类: 微控制器(MCU)
产品描述: 3V~5.5V 66MHz 10KB FLASH 160KB I2S,POR,PWM,WDT 内部 33 CANbus,I2C,LINbus,SPI,SSC,UART,USART,USI A/D 10x12b 16bit,32bit C166SV2 VQFN 贴片安装,黏合安装
供应商型号: REB-ICMCU20198
供应商: 海外现货
标准整包数: 2500

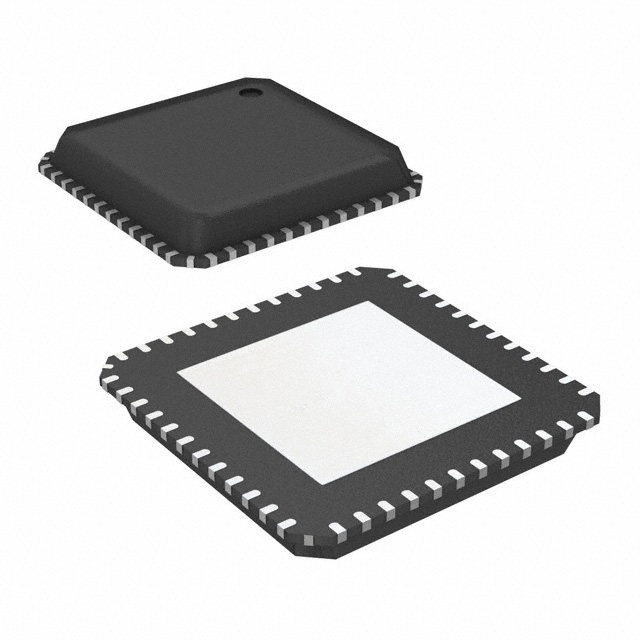

INFINEON TECHNOLOGIES 微控制器(MCU) XC2224L20F66VAAKXUMA1

XC2224L20F66VAAKXUMA1概述


    产品简介


    XC2200L系列是英飞凌(Infineon)公司推出的面向汽车车身应用的16/32位微控制器(Microcontroller)。该系列包括XC223xL(LQFP-64封装)和XC222xL(VQFN-48封装)两种衍生型号,扩展了XC2200微控制器家族在低端市场的布局。该系列产品以高性价比为特点,适合低功耗需求的汽车车身应用,例如车身控制模块(BCM)、空调控制系统(HVAC)、车门控制以及天窗和座椅模块等。

    技术参数


    | 参数 | 规格范围 |

    | CPU核心 | 高性能16/32位C166SV2,5级流水线 |
    | 最大频率 | 66 MHz |
    | 内存 | Flash:64 kB 至 160 kB;RAM:高达12 kB |
    | EEPROM仿真 | 支持 |
    | 电源供应 | 单电压,内部电压调节器支持 |
    | 看门狗定时器 | 窗口看门狗,独立时钟源 |
    | 模数转换器 | 高速12位ADC,最多19通道 |
    | 通用定时器 | 包含多路捕获/比较单元,最多4个 |
    | 接口 | 4路串行通信接口(UART、LIN、SPI、I2C、I2S),2个CAN节点 |
    | 工作温度范围 | -40°C 至 +125°C |
    | 封装选项 | LQFP-64 和 VQFN-48 |

    产品特点和优势


    XC2200L系列具有多项显著的技术优势,使其在汽车车身控制领域脱颖而出:
    - 高性能CPU:具备五级流水线设计和内存保护机制(ECC),提供高达60MIPS的峰值性能。
    - 丰富的接口:集成了多种通信接口(如CAN、I2C、UART等),满足复杂系统集成需求。
    - 灵活的存储配置:从64kB到160kB的闪存,结合高达12kB的SRAM,支持EEPROM仿真。
    - 强大的外围功能:支持12位ADC、PWM信号生成、捕获/比较单元及多功能计时器,适应多种电机控制和传感应用。
    - 紧凑封装:提供小尺寸封装(LQFP-64和VQFN-48),有助于节省PCB空间并提高布局灵活性。
    - 可靠性:工业级宽温范围(-40°C至+125°C),确保在恶劣环境下的稳定运行。

    应用案例和使用建议


    XC2200L系列微控制器广泛应用于汽车车身控制领域,典型应用场景包括:
    - 车身控制模块(BCM):负责管理车辆的灯光、雨刷等功能,可搭配多种传感器实现智能化控制。
    - 空调控制系统(HVAC):通过高精度ADC监测温度和湿度,利用PWM输出精确调控风量和模式切换。
    - 车门模块:支持电动窗和锁的功能扩展,与外部传感器协作实现便捷的人机交互体验。
    使用建议:
    - 在设计中优先考虑模块化结构,以便灵活调整不同功能模块间的通信和资源配置。
    - 利用开发工具包进行快速原型设计,缩短产品上市时间。
    - 结合硬件与软件优化策略,最大化降低功耗并提升整体系统效率。

    兼容性和支持


    XC2200L系列与众多第三方开发工具兼容,包括Keil MDK和IAR Embedded Workbench等流行IDE环境。此外,英飞凌提供了免费的底层驱动程序支持,涵盖CAN、LIN、UART等多种协议,帮助开发者简化开发流程。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 无法正确初始化ADC模块 | 确认引脚配置无误,检查时钟树设置 |
    | CAN通信中断 | 核对节点地址分配是否冲突,检查滤波规则 |
    | PWM信号失真 | 调整预分频因子以匹配目标频率 |

    总结和推荐


    综上所述,XC2200L系列微控制器凭借其高性能、丰富接口和支持的多功能特性,在汽车车身控制领域表现出色。它不仅满足了成本敏感型应用的需求,还提供了优异的可靠性和可扩展性。对于需要在有限资源下实现复杂功能的项目,我们强烈推荐选用此系列微控制器作为核心控制单元。无论是研发阶段还是量产部署,该产品都能提供卓越的支持和服务保障。

XC2224L20F66VAAKXUMA1参数

参数
接口类型 CANbus,I2C,LINbus,SPI,SSC,UART,USART,USI
I/O数量 33
程序存储器大小 160KB
电压-电源(Vcc/Vdd) 3V~5.5V
EEPROM大小 -
RAM大小 10KB
最小工作供电电压 -
数据转换器 A/D 10x12b
外设 I2S,POR,PWM,WDT
速度 66MHz
数据总线宽度 16bit,32bit
程序存储器类型 FLASH
最大时钟频率 -
最大工作供电电压 -
核心处理器 C166SV2
内核数 -
振荡器类型 内部
通用封装 VQFN
安装方式 贴片安装,黏合安装
零件状态 新设计不推荐
包装方式 卷带包装

XC2224L20F66VAAKXUMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

XC2224L20F66VAAKXUMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 微控制器(MCU) INFINEON TECHNOLOGIES XC2224L20F66VAAKXUMA1 XC2224L20F66VAAKXUMA1数据手册

XC2224L20F66VAAKXUMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 5.773 ¥ 50.6292
库存: 5000
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 126573
