XMC4500E144F1024ACXQSA1

产品分类: 微控制器(MCU)

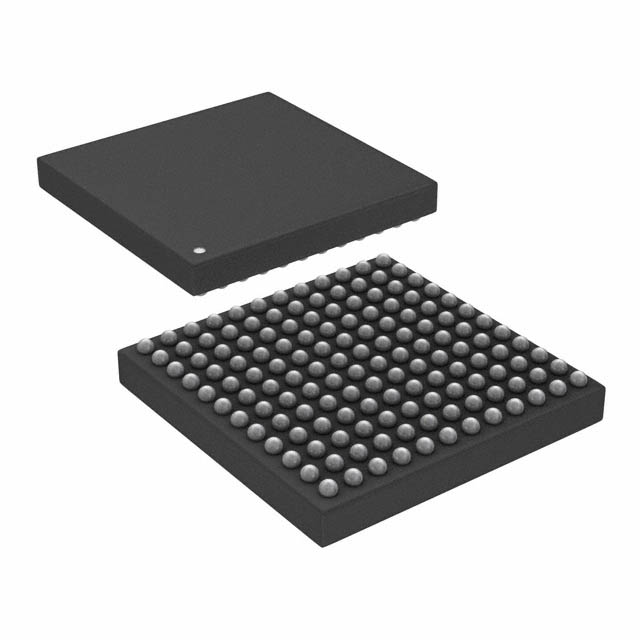

产品描述: XMC4000系列单片机, ARM Cortex M4内核, PG-LFBGA-144封装
供应商型号: 3234316
供应商: 海外现货
标准整包数: 1
INFINEON TECHNOLOGIES 微控制器(MCU) XMC4500E144F1024ACXQSA1

XMC4500E144F1024ACXQSA1概述

    XMC4500 Microcontroller: A Comprehensive Guide

    1. 产品简介


    XMC4500是XMC4000系列微控制器的一部分,基于ARM® Cortex®-M4 32位处理器内核设计,专为工业应用而优化。这些微控制器以其高性能和能源效率著称,适用于工业连接、工业控制、电源转换及传感与控制等多种工业应用场景。XMC4500系列包含多个变体,具备丰富的集成外围设备,使其能够满足多种复杂工业系统的需求。

    2. 技术参数


    2.1 一般参数
    - 处理核心: ARM® Cortex®-M4
    - 内存大小: 1024 KB至512 KB闪存,160 KB至128 KB SRAM
    - 引脚数量: 100引脚和144引脚可选
    - 温度范围: -40°C 至 85°C(标准),-40°C 至 105°C(扩展),-40°C 至 125°C(高温)
    2.2 直流参数
    - 输入/输出引脚: 支持推挽式或开漏输出模式,具有三态输入能力
    - 模拟数字转换器 (VADC): 12位分辨率,每通道8个通道
    - 数字模拟转换器 (DAC): 12位分辨率,2个通道
    - 实时电流监控 (ORC): 输入超出范围比较器
    - 内部时钟源: 时钟频率高达240 MHz
    2.3 交流参数
    - 电源监控: 包括电压监测和时序
    - 相位锁定环 (PLL): 高效的时钟同步机制
    - JTAG 接口: 支持调试和编程
    - 以太网接口: 支持10/100 Mbps传输速率

    3. 产品特点和优势


    XMC4500系列的优势在于其强大的处理能力和丰富的集成外设,如高速ADC和DAC、多功能定时器单元以及先进的通信接口(包括USB和以太网)。这些特性使其非常适合于工业自动化、机器人技术和高端消费电子产品中的应用。

    4. 应用案例和使用建议


    - 工业控制系统: XMC4500可以用于工业机器人的伺服控制和运动控制。
    - 电力转换系统: 其内置的高速ADC和DAC可用于监控和调节电力系统的运行状态。
    - 网络设备: 以太网接口使其成为构建工业网络的理想选择。
    使用建议:
    - 在高温环境中使用时,应确保适当的散热措施。
    - 对于高精度的应用场合,可以考虑使用外部高精度ADC来辅助VADC的测量结果。

    5. 兼容性和支持


    XMC4500系列与其相关配件(如开发板和调试工具)兼容良好,有助于加速产品开发进程。Infineon提供全面的技术文档和支持服务,帮助用户快速上手并解决问题。

    6. 常见问题与解决方案


    - 问题: 系统启动时遇到时钟同步问题。
    - 解决办法: 检查晶振和PLL配置是否正确。
    - 问题: 外部存储器访问时遇到时序问题。
    - 解决办法: 参考《EBU Timing》章节,调整EBU时序参数。

    7. 总结和推荐


    XMC4500系列微控制器凭借其高性能、多功能集成以及广泛的适用性,在众多工业应用场景中表现出色。对于需要高效能计算和稳定数据处理能力的应用,强烈推荐使用XMC4500系列微控制器。如果您正在寻找一款适合工业自动化和电力管理的高可靠性微控制器,XMC4500将是您的理想选择。

XMC4500E144F1024ACXQSA1参数

参数
接口类型 CANbus,EBI,EMI,Ethernet,I2C,LINbus,SPI,UART,USB
最小工作供电电压 -
最大工作供电电压 3.63V
振荡器类型 内部
外设 DMA,I²S,LED,POR,PWM,WDT
RAM大小 160KB
数据转换器 A/D 32x12b,D/A 2x12b
数据总线宽度 32bit
电压-电源(Vcc/Vdd) 3.13V~3.63V
程序存储器类型 FLASH
程序存储器大小 1MB
速度 120MHz
I/O数量 91
最大时钟频率 120MHz
内核数 1
EEPROM大小 -
核心处理器 ARM® Cortex®-M4
长*宽*高 10mm*10mm*1.3mm
通用封装 BGA
安装方式 贴片安装
零件状态 在售
包装方式 托盘

XMC4500E144F1024ACXQSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

XMC4500E144F1024ACXQSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 微控制器(MCU) INFINEON TECHNOLOGIES XMC4500E144F1024ACXQSA1 XMC4500E144F1024ACXQSA1数据手册

XMC4500E144F1024ACXQSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
