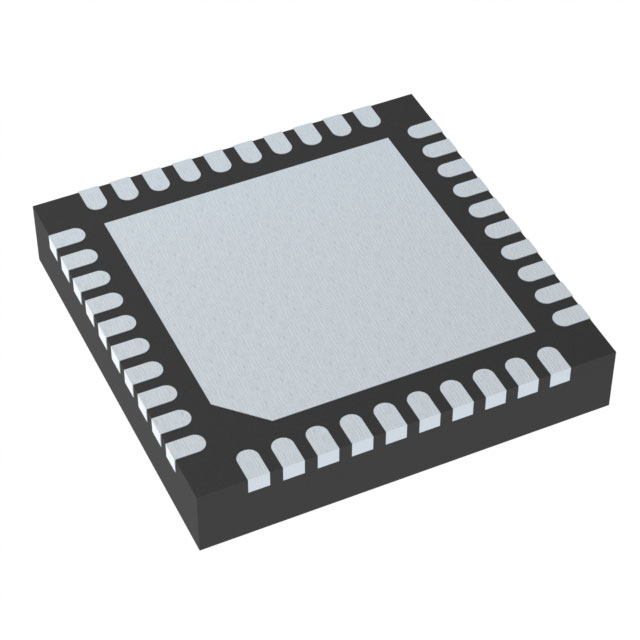

XMC1402Q040X0032AAXUMA1

产品分类: 微控制器(MCU)
产品描述: 1.8V~5.5V 48MHz 16KB FLASH 32KB Brown-out Detect/Reset,I2S,POR,PWM,WDT 内部 27 1 1.8V 5.5V 48MHz I2C,LINbus,SPI,UART,USART A/D 12x12b 32bit ARM® Cortex®-M0 QFN 贴片安装,黏合安装
供应商型号: CY-XMC1402Q040X0032AAXUMA1
供应商: Avnet
标准整包数: 1
INFINEON TECHNOLOGIES 微控制器(MCU) XMC1402Q040X0032AAXUMA1

XMC1402Q040X0032AAXUMA1概述


    产品简介


    XMC1400 AA-Step Microcontroller 系列
    XMC1400 AA-Step 是 Infineon Technologies 公司开发的一系列微控制器,专为工业应用设计。这些微控制器基于 ARM Cortex-M0 处理器内核,属于 XMC1000 家族的一部分。它们适用于电机控制、数字电源转换以及 LED 照明应用等领域,同时具备人机交互(HMI)接口,能够提供实时控制所需的高性能和灵活性。

    技术参数


    基本参数
    - 处理器核心:32位 ARM Cortex-M0
    - 最大频率:48 MHz
    - 操作系统温度范围:-40°C 到 105°C
    - 供电电压:1.8 V 到 5.5 V
    内存
    - Flash内存:64 Kbytes 至 200 Kbytes(带ECC校验)
    - SRAM内存:16 Kbytes(带奇偶校验)
    供电及复位
    - 供电范围:1.8 V 至 5.5 V
    - 供电复位:带有上电复位和欠压检测功能
    - 时钟源:外部晶振(32kHz 和 4至20MHz)支持,内置慢速和快速振荡器
    系统控制
    - 看门狗定时器:窗口看门狗
    - 实时时钟模块
    - 伪随机数发生器
    通信外设
    - USIC通道:四通道,支持UART、SPI、IIC、IIS、LIN接口
    - LEDTS触摸屏接口:最多支持24个触摸按键,驱动最多144个LED
    模拟前端
    - ADC:最多12个模拟输入通道
    - 比较器:最多4个快响应比较器
    - 温度传感器
    工业控制
    - CCU4定时器:2组16位高精度计时器,最高频率可达96 MHz
    - CCU8定时器:2组16位高精度计时器,最高频率可达96 MHz
    - POSIF编码器接口:2个,支持霍尔效应和正交编码器
    - BCCU亮度控制单元:9个通道,用于LED照明应用

    产品特点和优势


    1. 强大的处理能力:ARM Cortex-M0 核心,可达到0.84 DMIPS/MHz 的性能,适合复杂的应用需求。
    2. 丰富的接口:支持多种通讯接口,如UART、SPI、IIC、IIS和LIN等,可以灵活地连接各种外设。
    3. 高可靠性:工作温度范围宽(-40°C 到 105°C),并且带有上电复位和欠压检测功能。
    4. 多功能集成:集成了多种模拟和数字外设,可以满足不同应用场景的需求。

    应用案例和使用建议


    应用案例:
    - 电机控制:利用高速CCU4/CCU8定时器和丰富的信号监控外设,实现高效的电机控制。
    - 数字电源转换:利用多通道的USIC通信接口,实现稳定的电源转换控制。
    - LED照明系统:通过多个CCU4/CCU8定时器和BCCU单元,实现高精度的LED亮度控制和色彩调节。
    使用建议:
    - 电源管理:合理分配供电电压,确保各外设正常工作,特别是温度传感器等对供电电压敏感的组件。
    - 软件调试:利用ARM串行线调试接口进行单引脚调试,提升软件开发效率。
    - 热设计考虑:由于工作温度范围宽,需注意PCB布局以保证良好的散热效果。

    兼容性和支持


    XMC1400 系列微控制器支持多种封装形式,包括TSSOP-38、VQFN-40/48/64和LQFP-64,易于集成到不同的硬件平台中。Infineon提供了DAVE工具链支持,包含底层驱动程序和应用程序,简化开发流程。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | ADC 转换不稳定 | 检查供电电压稳定性,确保所有外部条件满足要求 |
    | 无法进入调试模式 | 检查SW-DP接口连接,确保无误 |
    | 通信接口超时 | 检查相关配置参数,确认波特率、起始位和停止位设置正确 |

    总结和推荐


    XMC1400 AA-Step 微控制器系列凭借其强大的处理能力、丰富的接口和高可靠性,成为工业控制领域的理想选择。它适用于电机控制、数字电源转换以及LED照明等多种应用。无论是从性能还是易用性方面考虑,该系列产品都表现出色,值得推荐使用。

XMC1402Q040X0032AAXUMA1参数

参数
EEPROM大小 -
数据转换器 A/D 12x12b
振荡器类型 内部
外设 Brown-out Detect/Reset,I2S,POR,PWM,WDT
内核数 1
I/O数量 27
电压-电源(Vcc/Vdd) 1.8V~5.5V
最小工作供电电压 1.8V
数据总线宽度 32bit
核心处理器 ARM® Cortex®-M0
最大时钟频率 48MHz
速度 48MHz
最大工作供电电压 5.5V
程序存储器类型 FLASH
RAM大小 16KB
程序存储器大小 32KB
接口类型 I2C,LINbus,SPI,UART,USART
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

XMC1402Q040X0032AAXUMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

XMC1402Q040X0032AAXUMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 微控制器(MCU) INFINEON TECHNOLOGIES XMC1402Q040X0032AAXUMA1 XMC1402Q040X0032AAXUMA1数据手册

XMC1402Q040X0032AAXUMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
