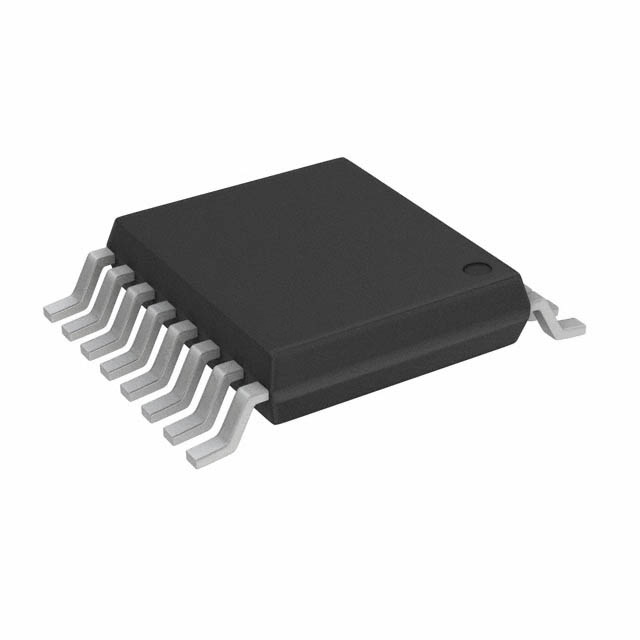

XMC1302T016X0032ABXUMA1

产品分类: 微控制器(MCU)
产品描述: XMC1000系列单片机, ARM Cortex M0内核, 16针, TSSOP封装
供应商型号: 2762419
供应商: 海外现货
标准整包数: 1
INFINEON TECHNOLOGIES 微控制器(MCU) XMC1302T016X0032ABXUMA1

XMC1302T016X0032ABXUMA1概述

    XMC1300 AB-Step Microcontroller Series

    1. 产品简介


    XMC1300 AB-Step 是来自 Infineon Technologies 的一款基于 ARM Cortex-M0处理器核心 的工业应用微控制器系列。这款微控制器具备强大的实时控制能力和多样化的通信接口,适用于电机控制、数字电源转换和LED照明等领域。

    2. 技术参数


    XMC1300 AB-Step 微控制器的具体技术规格如下:
    - 处理器核心: ARM Cortex-M0 32位处理器核心
    - 内存:
    - 系统RAM: 16k字节
    - 片上闪存: 最高达200k字节
    - 片上只读存储器(ROM): 8k字节
    - 供电电压: 3.3V (DC)
    - 温度范围: -40°C 至 85°C 或 -40°C 至 105°C
    - 工作频率: 可达72MHz
    - 时钟源: 两个内部振荡器(DCO)
    详细参数还包括:
    - 通信接口: 两个多功能串行接口(USIC)用于UART、双SPI、四SPI、IIC、IIS和LIN接口。
    - 模拟前端: 包含多个ADC通道,可进行高精度模拟信号处理。
    - 控制单元: 包括窗口看门狗定时器(WDT)、实时时钟模块(RTC)和伪随机数生成器(PRNG)。
    绝对最大额定值:
    - 工作电压:3.3V(最小2.7V,最大3.6V)
    - 针脚过载:针脚允许的最大电压为VDD + 0.3V
    工作条件:
    - 温度范围:-40°C至85°C或-40°C至105°C
    - 存储温度:-55°C至150°C

    3. 产品特点和优势


    - 低功耗设计: 高效节能,适合电池供电设备。
    - 高性能处理能力: ARM Cortex-M0内核提供单周期32位硬件乘法器,支持多种指令集,适用于高速数据处理。
    - 丰富接口: 支持多种串行通信接口,便于与各种外围设备连接。
    - 集成硬件加速器: 内置数学协处理器(MATH),提高浮点运算速度。
    - 可靠性高: 符合严格的工业标准,适用于高可靠性的工业应用。

    4. 应用案例和使用建议


    XMC1300 AB-Step 在以下应用中表现出色:
    - 电机控制: 通过CCU4和CCU8单元实现精确的速度和位置控制。
    - 数字电源转换: 利用AD转换器进行高精度电流和电压检测,提高能效。
    - LED照明: 使用BCCU单元实现颜色控制和亮度调节。
    使用建议:
    - 在进行电机控制时,确保正确配置CCU4和CCU8单元以获得最佳控制效果。
    - 对于电源转换应用,定期校准ADC以保持精度。
    - 在使用BCCU单元时,需注意电源电压的稳定性以保证色彩控制的一致性。

    5. 兼容性和支持


    XMC1300 AB-Step 微控制器可以与多种其他Infineon微控制器和外围设备无缝兼容。Infineon提供了全面的技术支持和文档资源,包括用户手册、参考手册和应用笔记等。

    6. 常见问题与解决方案


    问题1: 芯片无法启动。
    解决方法: 检查电源电压是否在正常范围内,确认配置的启动代码正确无误。
    问题2: ADC转换结果不准确。
    解决方法: 确认外部传感器连接正确且输出稳定,适当调整ADC的采样率。

    7. 总结和推荐


    综上所述,XMC1300 AB-Step 微控制器凭借其出色的实时控制能力和丰富的功能集,在电机控制、数字电源转换和LED照明等领域具有显著的优势。其高性能、低功耗和高可靠性使其成为工业应用的理想选择。强烈推荐用于需要高效能、稳定性和灵活性的场合。
    希望以上信息能够帮助您更好地理解和应用 XMC1300 AB-Step 微控制器。如果您有任何疑问或需要进一步的技术支持,请联系 Infineon Technologies 的技术支持团队。

XMC1302T016X0032ABXUMA1参数

参数
最小工作供电电压 3V
RAM大小 16KB
核心处理器 ARM® Cortex®-M0
程序存储器大小 32KB
外设 Brown-out Detect/Reset,I²S,POR,PWM,WDT
程序存储器类型 FLASH
接口类型 I2C,LINbus,SPI,UART,USART
数据总线宽度 32bit
最大工作供电电压 5.5V
EEPROM大小 -
振荡器类型 内部
最大时钟频率 32MHz
数据转换器 A/D 11x12b
速度 32MHz
电压-电源(Vcc/Vdd) 1.8V~5.5V
I/O数量 11
内核数 1
长*宽*高 5mm*4.4mm*900μm
通用封装 TSSOP-16
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

XMC1302T016X0032ABXUMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

XMC1302T016X0032ABXUMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 微控制器(MCU) INFINEON TECHNOLOGIES XMC1302T016X0032ABXUMA1 XMC1302T016X0032ABXUMA1数据手册

XMC1302T016X0032ABXUMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
