XMC4800F144K1024AAXQMA1

产品分类: 微控制器(MCU)
产品描述: 3.13V~3.63V 144MHz 200KB FLASH 1MB DMA,I2S,LED,POR,Touch-Sense,WDT 外部 119 1 3.63V 144MHz CANbus,EBI,EMI,Ethernet,I2C,LINbus,MMC,SD,SPI,UART,USART,USB OTG,USIC A/D 32x12b,D/A 2x12b 32bit ARM® Cortex®-M4 LQFP-144 贴片安装 20mm*20mm*1.4mm
供应商型号: UA-XMC4800F144K1024AAXQMA1
供应商: 海外现货
标准整包数: 1

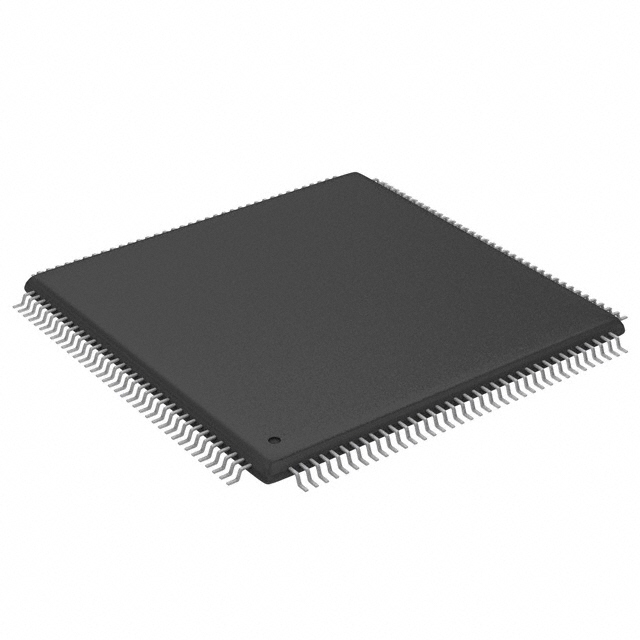

INFINEON TECHNOLOGIES 微控制器(MCU) XMC4800F144K1024AAXQMA1

XMC4800F144K1024AAXQMA1概述

    XMC4700/XMC4800 Microcontroller Series: A Comprehensive Guide

    1. 产品简介


    XMC4700/XMC4800微控制器系列是专为工业应用设计的一系列产品,隶属于Infineon Technologies的XMC4000家族。这些微控制器基于高性能、低功耗的ARM Cortex-M4处理器核心,特别适用于工业互联、工业控制、电源转换、传感与控制等领域。

    2. 技术参数


    以下是XMC4700/XMC4800系列的主要技术参数和规格:
    | 参数类别 | 描述 |

    | CPU子系统 | - 高性能32位ARM Cortex-M4处理器
    - 16位和32位Thumb2指令集
    - 数字信号处理/乘法指令
    - 支持操作系统的时间计时器 |
    | 浮点单元 | - 内置浮点单元 |
    | 存储器 | - 16KB启动ROM
    - 96KB高速程序存储器
    - 128KB高速数据存储器
    - 128KB高速通信存储器
    - 2MB片上Flash存储器,8KB指令缓存 |
    | 通信外设 | - 10/100 Mbps以太网MAC模块
    - 100 Mbps速率的EtherCAT从站接口,具有2个MII端口、8个FMMU、8个同步管理器、64位分布式时钟
    - 全速USB OTG,内置PHY
    - CAN接口,全速/基础CAN,最多6个节点,256条消息对象(MO) |
    | 模拟前端外设 | - 四个12位ADC,每个ADC具有8个通道,具有输入过范围比较器
    - 四通道Delta Sigma解调器,数字输入级用于A/D信号转换
    - 双通道12位DAC |
    | 工业控制外设 | - 两个CCU8,用于电机控制和电源转换
    - 四个CCU4,用作通用定时器
    - 两个POSIF,用于伺服电机定位 |
    | 输入输出线 | - 灵活的GPIO端口驱动控制模块
    - 单独的位寻址
    - 在输入模式下三态
    - 推挽或开漏输出模式 |

    3. 产品特点和优势


    XMC4700/XMC4800系列微控制器具备多项独特的功能和优势,使其在市场上具有强大的竞争力:
    - 高集成度:集成了多种通信接口和模拟外设,适合多种工业应用场景。
    - 高性能:基于ARM Cortex-M4核心,支持高性能运算和实时处理。
    - 可靠性高:具备多种保护机制,如看门狗定时器、温度传感器等,确保系统稳定运行。
    - 易用性:提供多种开发工具和支持,简化开发流程。

    4. 应用案例和使用建议


    XMC4700/XMC4800系列广泛应用于工业自动化、物联网、智能家居等领域。例如,在工业自动化中,可以通过其多个定时器和电机控制单元实现高效的生产线控制。在物联网领域,可通过其丰富的通信接口实现设备间的数据交换。
    使用建议:
    - 配置合适的外围设备:根据具体应用需求选择合适的外围设备。
    - 优化电源管理:合理分配电源,提高系统的能效。
    - 利用片上调试功能:充分使用JTAG/SWD等调试接口,加快开发速度。

    5. 兼容性和支持


    XMC4700/XMC4800系列微控制器与多种工业标准接口兼容,包括USB、CAN、Ethernet等。Infineon提供了详尽的技术文档、开发工具和客户支持,确保用户能够顺利进行开发和调试。

    6. 常见问题与解决方案


    以下是一些常见的问题及其解决方法:
    | 问题 | 解决方案 |

    | 无法正确读取ADC值 | 检查引脚配置,确保正确的时钟频率 |
    | 系统崩溃 | 检查内存使用情况,确保没有超出容量 |
    | 通信不稳定 | 确认物理连接和协议设置 |

    7. 总结和推荐


    XMC4700/XMC4800系列微控制器凭借其高性能、高集成度和易用性,非常适合于工业应用领域。无论是工业自动化还是物联网项目,这款微控制器都能提供强大的技术支持和丰富的功能选项。强烈推荐使用该产品,以提升项目的可靠性和性能。
    通过以上分析可以看出,XMC4700/XMC4800系列微控制器在工业应用领域具备显著的优势和竞争力。如果你正在寻找一款高性能、高可靠的工业微控制器,那么这款产品无疑是一个值得考虑的选择。

XMC4800F144K1024AAXQMA1参数

参数
I/O数量 119
数据总线宽度 32bit
接口类型 CANbus,EBI,EMI,Ethernet,I2C,LINbus,MMC,SD,SPI,UART,USART,USB OTG,USIC
内核数 1
最大时钟频率 144MHz
最小工作供电电压 -
程序存储器类型 FLASH
RAM大小 200KB
外设 DMA,I2S,LED,POR,Touch-Sense,WDT
振荡器类型 外部
核心处理器 ARM® Cortex®-M4
数据转换器 A/D 32x12b,D/A 2x12b
EEPROM大小 -
程序存储器大小 1MB
最大工作供电电压 3.63V
电压-电源(Vcc/Vdd) 3.13V~3.63V
速度 144MHz
长*宽*高 20mm*20mm*1.4mm
通用封装 LQFP-144
安装方式 贴片安装
零件状态 在售
包装方式 托盘

XMC4800F144K1024AAXQMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

XMC4800F144K1024AAXQMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 微控制器(MCU) INFINEON TECHNOLOGIES XMC4800F144K1024AAXQMA1 XMC4800F144K1024AAXQMA1数据手册

XMC4800F144K1024AAXQMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
