ICE2A280Z

产品分类: AC-DC稳压器
产品描述: 8.5V~21V Flyback 100KHz 50W 8.5V 21V Yes 开环,超温,过压,过载 72% 800V DIP 通孔安装 9.52mm(长度)*6.35mm(宽度)
供应商型号: SM-ICE2A280Z
供应商: 海外现货
标准整包数: 1

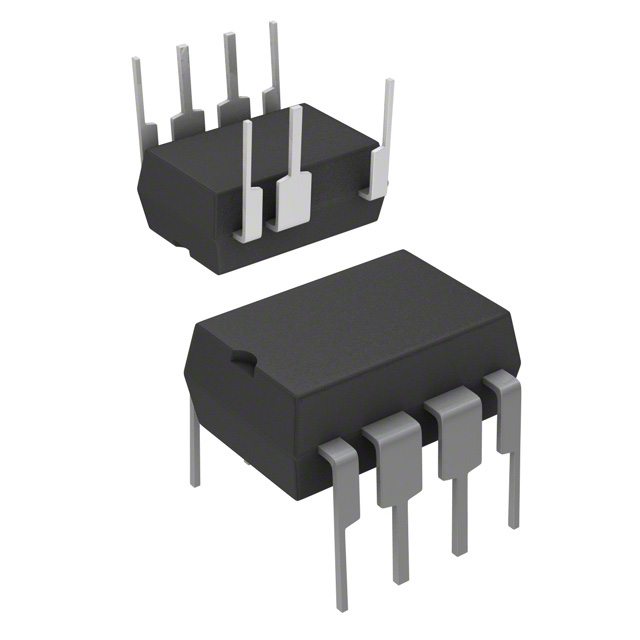

INFINEON TECHNOLOGIES AC-DC稳压器 ICE2A280Z

ICE2A280Z概述

    CoolSET™-F2:高性能离线开关电源控制器

    产品简介


    CoolSET™-F2 是一种由英飞凌科技开发的高性能离线开关电源(SMPS)控制器,适用于多种工业应用。它集成了CoolMOS™功率MOSFET,能够在宽输入电压范围内提供稳定输出,满足各类功率转换需求。CoolSET™-F2 在节能和保护功能方面具有显著优势,特别适合低功耗待机模式的设计要求。

    技术参数


    - 集成CoolMOS™ MOSFET,耐压为650V或800V
    - 工作频率范围:67kHz到100kHz
    - 最大占空比:72%
    - 待机功率消耗极低
    - 支持铅无电镀和卤素无封装
    - 封装类型:DIP8、DIP7、TO220、DSO16/12等
    | 型号 | 封装 | VDS | FOSC | RDSon (典型值@25°C) |

    | ICE2A0565 | PG-DIP-8 | 650V | 100kHz | 4.7Ω |
    | ICE2A165 | PG-DIP-8 | 650V | 100kHz | 3.0Ω |
    | ICE2A265 | PG-DIP-8 | 650V | 100kHz | 0.9Ω |
    | ICE2A365 | PG-DIP-8 | 650V | 100kHz | 0.45Ω |

    产品特点和优势


    - 出色的耐受能力和保护功能,包含自动重启模式
    - 无需散热器,便于安装和节省成本
    - 最小化占位面积,集成度高
    - 具备电流限制和过载保护,提高系统可靠性

    应用案例和使用建议


    CoolSET™-F2 适用于多种离线开关电源设计,如通信电源、消费电子产品和家用电器。在具体应用时,根据不同的负载条件选择合适的型号,确保稳定性和效率。例如,在低功耗应用中可以采用低电阻值的型号,以实现更好的性能。

    兼容性和支持


    CoolSET™-F2 可与各种开关电源拓扑结构配合使用,提供良好的兼容性。英飞凌科技还提供了详尽的技术支持和售后服务,确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    - 问题:启动过程中软启动电压不能上升
    - 解决方案:检查外部电容CSoft-Start 是否正确连接并充电。确认启动时间设置正确,以避免软启动电压无法正常上升。

    - 问题:输出电压不稳定
    - 解决方案:检查负载是否稳定,确保FB反馈回路中的电阻值正确配置。此外,确认隔离反馈路径是否可靠连接。

    总结和推荐


    CoolSET™-F2 是一款高度集成且性能卓越的离线开关电源控制器,特别适合需要严格电源管理的应用场合。其独特的设计、丰富的功能以及优秀的性价比使其成为市场上极具竞争力的产品之一。我们强烈推荐使用CoolSET™-F2 以提升系统的稳定性和效率。
    本文基于英飞凌科技的CoolSET™-F2 数据手册进行撰写,详细介绍了其技术参数、功能特性和应用案例,旨在为工程师和技术人员提供实用的参考信息。

ICE2A280Z参数

参数
占空比 72%
电压 - 电源(Vcc/Vdd) 8.5V~21V
内部开关 Yes
输出电流 -
最大输出电压 -
隔离 -
最小输出电压 -
故障保护 开环,超温,过压,过载
拓扑 Flyback
最大输入电压 21V
功率 50W
击穿电压 800V
最小输入电压 8.5V
开关频率 100KHz
长*宽*高 9.52mm(长度)*6.35mm(宽度)
通用封装 DIP
安装方式 通孔安装
零件状态 停产
包装方式 散装,管装
