ICE3BR4765JGXUMA1

产品分类: AC-DC稳压器
产品描述: 10.5V~27V Flyback 65KHz 24W 2.32A 25V(Max) 650V 25V(Max) 隔离 Yes 超温,过压,过载 75% 650V SOP 贴片安装,黏合安装
供应商型号: REB-ICPWM6690
供应商: 海外现货
标准整包数: 2500
INFINEON TECHNOLOGIES AC-DC稳压器 ICE3BR4765JGXUMA1

ICE3BR4765JGXUMA1概述


    产品简介


    ICE3BR4765JG 是一款固定频率的650V CoolSET™集成电路,采用DS0-12封装形式。这款产品专为低功率适配器和开关模式电源(SMPS)设计,特别适用于如DVD播放器、蓝光播放器、机顶盒等消费电子设备。CoolSET™-F3R系列继承了CoolSET™-F3的优点,并在此基础上增加了内置软启动时间、可扩展空白窗口、内置频率抖动及软门驱动等功能,进一步提高了其灵活性和稳定性。

    技术参数


    - 电压范围: 85-270 VAC
    - 工作温度: T=25°C
    - 漏源导通电阻(RDSon): 4.70 Ω(T=25°C)
    - 最大输入功率: 24 W (Ta=50°C, Tj=125°C)
    - 内部固定开关频率: 65 kHz
    - 最大占空比: 75%
    - 最大电流限制偏差: <±5%
    - 软启动时间: 内置软启动功能
    - 频率抖动: 内置频率抖动以降低EMI噪声
    - 冷却技术: 采用650V CoolMOS™技术

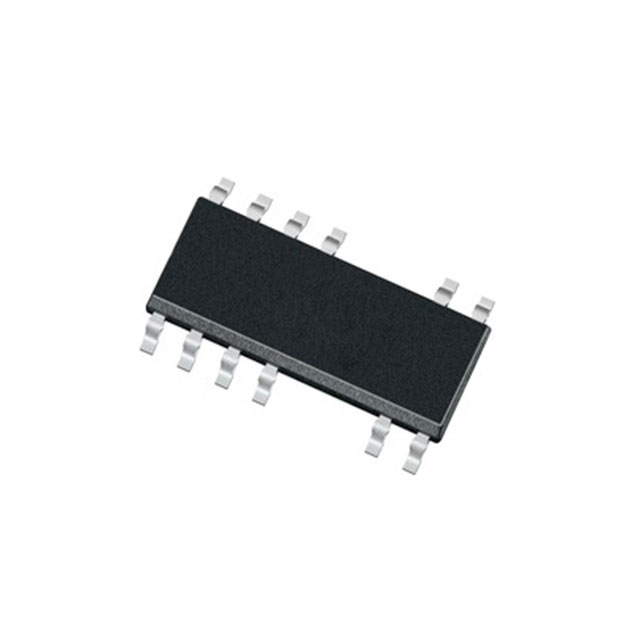

    - 封装: PG-DSO-12

    产品特点和优势


    ICE3BR4765JG 的主要特点是内置的软启动时间和可扩展空白窗口功能。这些功能不仅简化了设计流程,还提高了系统的稳定性和可靠性。此外,该产品的主动突发模式能够在轻载和无负载条件下实现最低的待机功耗(<50 mW),进一步提升了能效表现。其内置的频率抖动功能也显著降低了电磁干扰(EMI),使其在众多消费电子产品中具有较强的市场竞争力。

    应用案例和使用建议


    ICE3BR4765JG 适用于多种消费电子设备,如DVD播放器、蓝光播放器、机顶盒等。在这些应用中,其稳定的性能和高效的能源管理使其成为优选产品。建议用户在使用过程中关注输入电压的变化,合理调整外围电路以确保系统稳定运行。例如,在设计过程中可以考虑增加外部电容来延长空白窗口时间,提高系统的鲁棒性。

    兼容性和支持


    ICE3BR4765JG 可以轻松集成到现有的电源管理系统中,并且与大多数主流的电源设计兼容。厂商提供了详尽的技术文档和支持,包括PCB布局推荐和常见的故障排除指南。这使得客户可以在不同应用场景下灵活使用该产品。

    常见问题与解决方案


    - 问题: 系统在待机状态下功耗较高。
    - 解决方案: 检查系统是否处于主动突发模式,如果不在,则可以通过软件设置或硬件配置来启用该模式,从而减少待机功耗。

    - 问题: 系统在高负载情况下出现不稳定现象。
    - 解决方案: 调整外围电容值以延长空白窗口时间,确保系统能够有效应对瞬时高负载情况。

    总结和推荐


    综上所述,ICE3BR4765JG 在能效、稳定性和兼容性方面表现出色,是一款值得推荐的产品。无论是对于消费电子产品还是辅助电源系统,该产品都能够提供高效、可靠的解决方案。其内置的多种保护机制和优化功能使其成为设计师的首选。强烈推荐在各种低功率适配器和开关模式电源项目中使用ICE3BR4765JG。

ICE3BR4765JGXUMA1参数

参数
最大输出电压 650V
拓扑 Flyback
输出电流 2.32A
开关频率 65KHz
内部开关 Yes
占空比 75%
最大输入电压 25V(Max)
最小输出电压 -
功率 24W
隔离 隔离
击穿电压 650V
电压 - 电源(Vcc/Vdd) 10.5V~27V
最小输入电压 25V(Max)
故障保护 超温,过压,过载
10mm(Max)
4mm(Max)
1.75mm(Max)
通用封装 SOP
安装方式 贴片安装,黏合安装
零件状态 新设计不推荐
包装方式 卷带包装

ICE3BR4765JGXUMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

ICE3BR4765JGXUMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES AC-DC稳压器 INFINEON TECHNOLOGIES ICE3BR4765JGXUMA1 ICE3BR4765JGXUMA1数据手册

ICE3BR4765JGXUMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 1.357 ¥ 11.9009
库存: 5000
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 29752.25
