首页  >  产品百科  >  ICE3B1565JFKLA1

ICE3B1565JFKLA1

产品分类: AC-DC稳压器
产品描述: 10.3V~26V Flyback 67KHz 42W 26V(Max) 650V 26V(Max) 隔离 Yes 断路,超温,过压,过载 75% 650V DIP 通孔安装 9.52mm(长度)*6.35mm(宽度)
供应商型号: CY-ICE3B1565JFKLA1
供应商: Avnet
标准整包数: 1

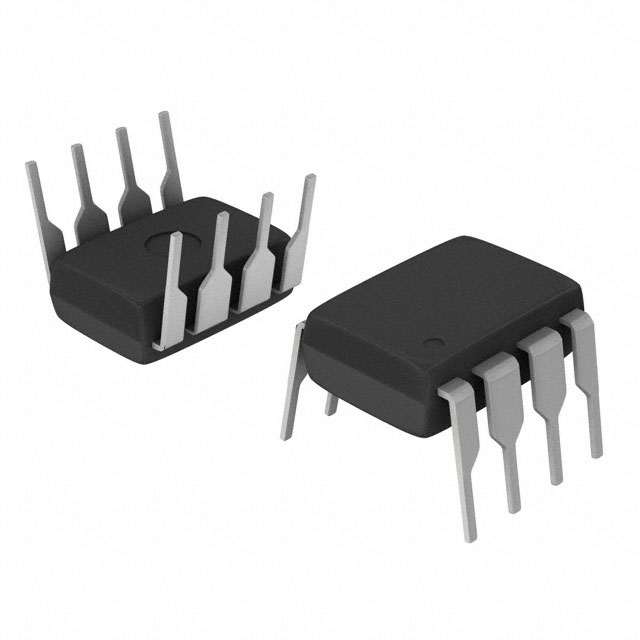

INFINEON TECHNOLOGIES AC-DC稳压器 ICE3B1565JFKLA1

ICE3B1565JFKLA1概述

    CoolSET®-F3 (Jitter Version) 技术手册解析

    1. 产品简介


    产品类型:CoolSET®-F3 是一种离线开关电源(SMPS)电流模式控制器,集成650V CoolMOS®和启动单元,适用于低功耗范围内的电池适配器及SMPS。
    主要功能:
    - 电流模式控制:用于稳定输出电压。
    - 启动单元:集成的启动单元帮助在启动阶段提供电源。
    - 频率抖动模式:降低电磁干扰(EMI)。
    应用领域:
    - 离线电池适配器
    - 低成本SMPS(开关电源系统)

    2. 技术参数


    | 型号 | 封装 | VDS(V) | FOSC(kHz) | RDSon(W) | 最大输入功率(W) | 启动电阻(W) |
    ||
    | ICE3B0365J | PG-DIP-8 | 650 | 67 | 6.45 | 22 | 10 |
    | ICE3B0565J | PG-DIP-8 | 650 | 67 | 4.70 | 25 | 12 |
    | ICE3B1565J | PG-DIP-8 | 650 | 67 | 1.70 | 42 | 20 |
    | ICE3B2065J | PG-DIP-8 | 650 | 67 | 0.92 | 57 | 28 |
    电气特性:
    - 供电电压范围:10.3V至26V
    - 工作温度范围:-40°C至+125°C
    - 最大输入电压:85-265VAC

    3. 产品特点和优势


    - 主动突发模式:在轻负载条件下,可实现<100mW的待机功耗。
    - 可调消隐窗口:增强高负载跳变时的可靠性。
    - 频率抖动:降低电磁干扰(EMI)。
    - 无铅电镀,符合RoHS标准。

    4. 应用案例和使用建议


    典型应用场景:
    - 电池适配器
    - 低成本SMPS
    使用建议:
    - 为了进一步提高效率,在轻负载条件下,可以采用主动突发模式以减少待机功耗。
    - 在设计电路时,应考虑频率抖动对EMI的影响,确保电路布局合理以满足EMI标准。

    5. 兼容性和支持


    兼容性:
    - 该产品与其他同类电子元器件具有良好的兼容性,可以广泛应用于各种离线SMPS系统中。
    支持和服务:
    - 用户可通过Infineon Technologies官方网站获取技术支持和售后服务。

    6. 常见问题与解决方案


    常见问题及解决办法:
    - 问题:在轻负载条件下,系统无法进入突发模式。
    解决办法:检查外部电容器的值,调整其大小以适应所需的消隐窗口。

    - 问题:启动时无法正确充电软启动电容。
    解决办法:确认启动单元和相关组件的连接正确无误,检查电源电压是否符合要求。

    7. 总结和推荐


    综合评估:
    - CoolSET®-F3(Jitter版本)以其高效的电源管理和出色的抗干扰能力,在离线SMPS系统中表现出色。
    - 其内置的启动单元和高效率的电源转换能力使其在应用中具备很高的竞争力。
    推荐结论:
    - 推荐在需要低待机功耗和高效电源管理的应用场景中使用CoolSET®-F3(Jitter版本)。

ICE3B1565JFKLA1参数

参数
击穿电压 650V
最小输入电压 26V(Max)
电压 - 电源(Vcc/Vdd) 10.3V~26V
内部开关 Yes
隔离 隔离
开关频率 67KHz
拓扑 Flyback
占空比 75%
输出电流 -
最大输出电压 650V
故障保护 断路,超温,过压,过载
最小输出电压 -
最大输入电压 26V(Max)
功率 42W
长*宽*高 9.52mm(长度)*6.35mm(宽度)
通用封装 DIP
安装方式 通孔安装
零件状态 新设计不推荐
包装方式 散装,管装

ICE3B1565JFKLA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

ICE3B1565JFKLA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES AC-DC稳压器 INFINEON TECHNOLOGIES ICE3B1565JFKLA1 ICE3B1565JFKLA1数据手册

ICE3B1565JFKLA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.9812 ¥ 8.4435
300+ $ 0.9722 ¥ 8.3675
500+ $ 0.9632 ¥ 8.2914
1000+ $ 0.9362 ¥ 7.9111
5000+ $ 0.9362 ¥ 7.9111
库存: 3625
起订量: 119 增量: 1
交货地:
最小起订量为:100
合计: ¥ 844.35
直接购买
加入购物车
