首页  >  产品百科  >  CY8C28445-24PVXIT

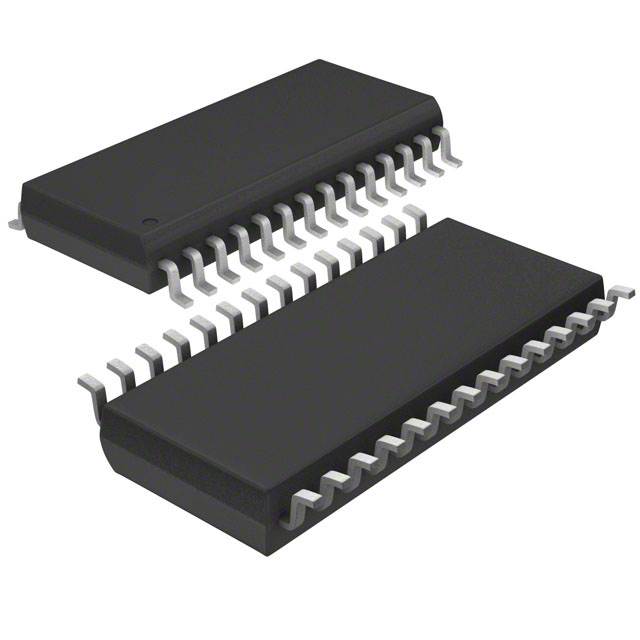

CY8C28445-24PVXIT

产品分类: 微控制器(MCU)
产品描述: 3V~5.25V 24MHz 1KB FLASH 16KB LVD,POR,PWM,WDT 内部 24 3V 5.25V 24MHz I2C,IrDA,SPI,UART,USART 8bit M8C SSOP-28 贴片安装,黏合安装
供应商型号: 727-8C2844524PVXIT
供应商: Mouser
标准整包数: 1
INFINEON TECHNOLOGIES 微控制器(MCU) CY8C28445-24PVXIT

CY8C28445-24PVXIT概述


    产品简介


    CY8C28243/CY8C284xx/CY8C285xx/CY8C286xx系列——可编程系统级芯片(PSoC)
    CY8C28243/CY8C284xx/CY8C285xx/CY8C286xx是来自Cypress Semiconductor Corporation(现为Infineon Technologies公司的一部分)的可编程系统级芯片(PSoC)。这些芯片提供丰富的资源配置选项,适用于广泛的应用领域,如工业自动化、医疗设备、智能家居及消费电子等领域。

    技术参数


    - 处理器速度:最高可达24 MHz
    - 模拟资源:
    - 高达14位ADC
    - 高达9位DAC
    - 可编程增益放大器
    - 可编程滤波器和比较器
    - 多种ADC配置,包括高达142 ksps的专用逐次逼近寄存器(SAR)ADC
    - 最多4个同步或独立的ΔΣ ADC
    - 数字资源:
    - 8到32位定时器和计数器
    - 8和16位脉宽调制(PWM)
    - 最多3个全双工UART,最多6个半双工UART
    - SPI主从机,最多6个
    - 时钟:
    - 内部±2.5%的24/48 MHz主振荡器
    - 可选32.768 kHz晶体
    - 最高可达24 MHz的外部振荡器
    - 用于看门狗和睡眠功能的内部低速低功耗振荡器
    - 内存:
    - 16 KB闪存程序存储器,可擦写50,000次
    - 1 KB SRAM数据存储器
    - 电源:
    - 工作电压范围:3.0 V至5.25 V,可低至1.5 V
    - 温度范围:
    - 工业温度范围:-40 °C 至 +85 °C
    - 引脚配置:
    - 所有GPIO可设置最大25 mA灌电流和10 mA驱动电流
    - 引脚可以配置为上拉、下拉、高阻态、强驱或开漏模式

    产品特点和优势


    - 高性能处理器:最高达24 MHz的M8C处理器,支持多种高级指令集。
    - 灵活的模拟资源:提供高达14位的ADC,多个独立或同步的ΔΣ ADC,以及可编程滤波器和比较器。
    - 丰富的数字资源:包括定时器、计数器、UART、SPI和I2C等。
    - 高度可配置:通过软件轻松配置内部资源,适应不同的应用需求。
    - 低功耗设计:在保持高性能的同时,提供低功耗选项。

    应用案例和使用建议


    - 智能家居:利用内置的GPIO和丰富的外设,实现家庭自动化控制,例如智能照明和温控系统。
    - 医疗设备:配备高精度ADC和DAC,适合开发便携式医疗设备,如心率监测仪。
    - 工业自动化:通过丰富的定时器和计数器资源,支持复杂的工业控制应用。
    使用建议:根据具体应用需求选择合适的资源配置,充分利用PSoC Designer软件进行快速开发和调试。

    兼容性和支持


    CY8C28243/CY8C284xx/CY8C285xx/CY8C286xx系列芯片与其他标准接口(如SPI、I2C)兼容。Infineon提供了全面的支持文档和技术社区,以帮助用户快速解决开发过程中遇到的问题。

    常见问题与解决方案


    - 问题:无法正常启动
    - 解决方案:检查电源电压是否在规定范围内,确认所有引脚正确连接。
    - 问题:通信不稳定
    - 解决方案:检查通信协议配置,确保波特率和数据格式匹配。

    总结和推荐


    CY8C28243/CY8C284xx/CY8C285xx/CY8C286xx系列是极具竞争力的可编程系统级芯片,适用于各种复杂应用场合。其高性能处理器、丰富的资源配置以及高度灵活性使其成为众多领域的理想选择。强烈推荐使用,尤其是对于需要高度集成和灵活配置的应用场景。

CY8C28445-24PVXIT参数

参数
核心处理器 M8C
数据转换器 -
数据总线宽度 8bit
最大时钟频率 24MHz
程序存储器类型 FLASH
最大工作供电电压 5.25V
电压-电源(Vcc/Vdd) 3V~5.25V
接口类型 I2C,IrDA,SPI,UART,USART
程序存储器大小 16KB
振荡器类型 内部
RAM大小 1KB
EEPROM大小 -
速度 24MHz
I/O数量 24
最小工作供电电压 3V
外设 LVD,POR,PWM,WDT
内核数 -
通用封装 SSOP-28
安装方式 贴片安装,黏合安装
包装方式 卷带包装

CY8C28445-24PVXIT厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

CY8C28445-24PVXIT数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 微控制器(MCU) INFINEON TECHNOLOGIES CY8C28445-24PVXIT CY8C28445-24PVXIT数据手册

CY8C28445-24PVXIT封装设计

查看详情并下载
Symbol
Footprint
3D Model
