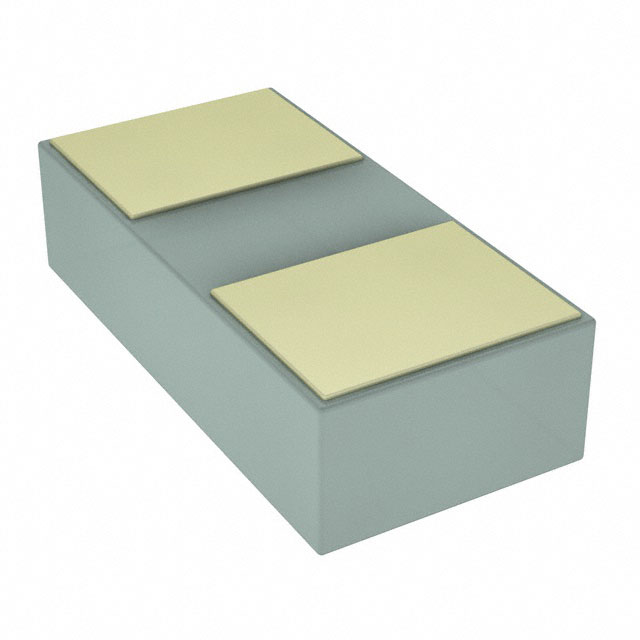

ESD231B1W0201E6327XTSA1

产品分类: TVS二极管/ESD抑制器
产品描述: Infineon 双向ESD保护二极管, 最大钳位电压 12V, 印刷电路板安装, WLL-2-1封装
供应商型号: ESD231B1W0201E6327XTSA1
供应商: 国内现货
标准整包数: 20
INFINEON TECHNOLOGIES TVS二极管/ESD抑制器 ESD231B1W0201E6327XTSA1

ESD231B1W0201E6327XTSA1概述

    ESD231-B1-W0201:双向静电保护器件

    产品简介


    ESD231-B1-W0201是一款双向静电(Electrostatic Discharge,简称ESD)保护器件。该器件具有双向对称的I/V特性及卓越的钳位性能,广泛应用于各类低速USB线(如D+/D-、CC/SBU)、MIPI接口、SD卡和SIM卡等环境中。此外,它还适用于键盘、触摸板、按钮、LCD显示屏、相机、音频线路等领域。

    技术参数


    - 双向最大工作电压:VWM = ±5.5 V
    - 线电容:CL = 3.5 pF(频率为1 MHz时)
    - 钳位电压:Vcl = 12 V(ITLP = 16 A时,Rdyn = 0.3 Ω)
    - 泄漏电流:IL = 1 nA
    - 封装尺寸:小尺寸SMD 0201,低轮廓(0.58 x 0.28 x 0.15 mm³)
    - 认证标准:符合JEDEC47/20/22工业应用相关测试

    产品特点和优势


    - 高性能ESD保护:符合IEC61000-4-2(接触放电±30 kV),IEC61000-4-4(快速瞬变脉冲±4 kV/±80 A)和IEC61000-4-5(浪涌±12 A)的标准。
    - 极低泄漏电流:IL = 1 nA
    - 小巧封装:SMD尺寸0201,非常适合空间受限的应用场合
    - 高可靠性:通过了工业应用的多项测试验证

    应用案例和使用建议


    在实际应用中,ESD231-B1-W0201主要用于保护低速通信线路、数据存储设备以及各种人机交互界面。对于需要高可靠性的电子设备,例如便携式医疗设备、消费电子产品和智能家电等,该器件是理想的选择。
    - 使用建议:由于其较小的封装和双向对称特性,建议将其安装在靠近需要保护的端口附近,并确保良好的接地设计以提高整体的ESD防护效果。


    兼容性和支持


    - 兼容性:该器件可广泛应用于多种低速通信和数据接口,例如USB 2.0、MIPI等。
    - 厂商支持:Infineon提供全面的技术支持,包括应用指南、常见问题解答等文档资源。对于具体的产品兼容性和应用建议,可以参考Infineon官方网站上的详细资料。

    常见问题与解决方案


    - Q:该器件的触发电压范围是多少?
    - A:ESD231-B1-W0201的触发电压范围为6.1至9.5 V。
    - Q:如何测量器件的线电容?
    - A:通过在频率为1 MHz时测量可以获得3.5 pF的线电容值。也可以通过特定的测试设备进行精确测量。
    - Q:该器件的最大工作温度范围是多少?
    - A:该器件的工作温度范围为-55℃到+125℃。

    总结和推荐


    综上所述,ESD231-B1-W0201凭借其出色的双向ESD保护性能、小巧的封装和广泛的适用性,在众多电子设备中表现出色。尤其适用于空间受限且要求高可靠性的应用场合。我们强烈推荐在上述应用场景中使用该器件,以提高设备的整体抗ESD能力和可靠性。

ESD231B1W0201E6327XTSA1参数

参数
峰值脉冲电流 9A
峰值脉冲功率 132W
极性 -
工作电压 5.5V
箝位电压 10V
击穿电压 6.1V
0201(0603 公制)
通用封装 0201
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ESD231B1W0201E6327XTSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

ESD231B1W0201E6327XTSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES TVS二极管/ESD抑制器 INFINEON TECHNOLOGIES ESD231B1W0201E6327XTSA1 ESD231B1W0201E6327XTSA1数据手册

ESD231B1W0201E6327XTSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ ¥ 0.4575
40+ ¥ 0.4441
100+ ¥ 0.4218
240+ ¥ 0.3915
500+ ¥ 0.3569
15000+ ¥ 0.2025
库存: 14980
起订量: 1420 增量: 0
交货地:
最小起订量为:500
合计: ¥ 178.45
