首页  >  产品百科  >  FS75R12KE3BPSA1

FS75R12KE3BPSA1

产品分类: IGBT模块
产品描述: 英飞凌 IGBT, 最大 1200 V
供应商型号: UA-FS75R12KE3BPSA1
供应商: 海外现货
标准整包数: 1

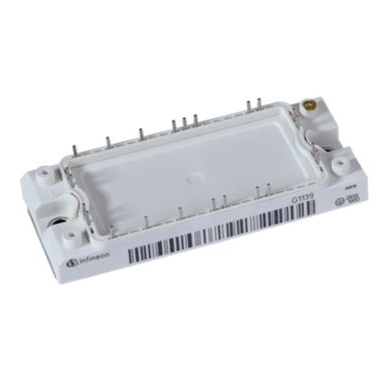

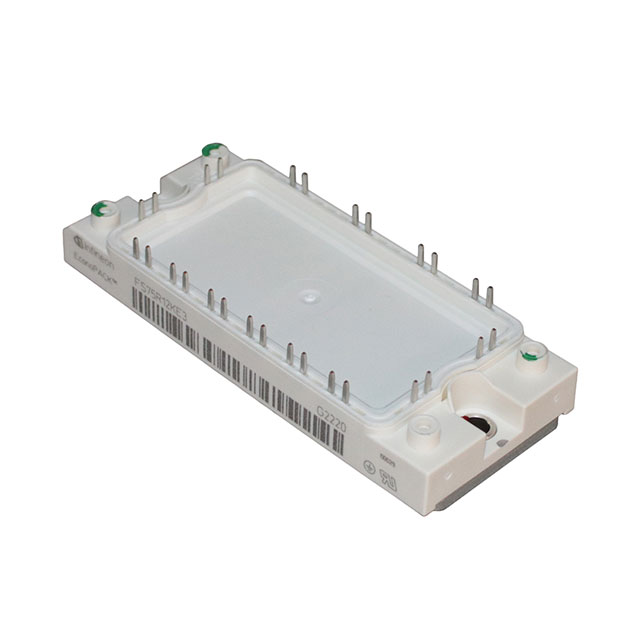

INFINEON TECHNOLOGIES IGBT模块 FS75R12KE3BPSA1

FS75R12KE3BPSA1概述

    FS75R12KE3 IGBT Module 技术手册

    1. 产品简介


    FS75R12KE3 是一款专为高功率转换应用设计的绝缘栅双极型晶体管(IGBT)模块。此IGBT模块具备出色的电气性能和热管理能力,广泛应用于工业电机驱动、电源转换系统、电动汽车充电站等领域。其核心优势在于高电流承载能力和低损耗,使得其在高功率应用中表现出色。

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 |
    ||
    | 集电极发射极电压 (VCES) | 1200 V | 1200 V | 1200 V |
    | 集电极发射极饱和电压 (VCEsat) | 0.26 V | 0.29 V | 1.65 V |
    | 集电极发射极截止电流 (ICES) | - | - | 90 A |
    | 输入电容 (Cies) | 5.3 nF | 6.5 nF | 7.4 nF |
    | 输出电容 (Cres) | 0.7 nF | 1.0 nF | 1.35 nF |
    | 回馈电容 (Cr) | - | - | 0.07 nF |
    | 最大重复峰值集电极电流 (IFRM) | - | - | 150 A |
    | 门极发射极峰值电压 (VGEmax) | - | 25 V | 30 V |
    | 最大门极发射极漏电流 (IGES) | - | - | 400 nA |
    | 最高结温 (Tvj max) | - | 125°C | 125°C |
    | 热阻抗 (RthJC) | 0.35 K/W | 0.58 K/W | 1.0 K/W |

    3. 产品特点和优势


    FS75R12KE3 的主要特点是其高可靠性、高效率和高电流承载能力。具体如下:
    - 高电流承载能力:最大可承载75A的电流。
    - 低饱和电压:典型饱和电压为0.29V,有助于减少功率损耗。
    - 快速开关特性:优秀的开关速度特性可以减少转换过程中的能量损失。
    - 高绝缘等级:具有很高的耐压等级(1200V),适用于高压环境。

    4. 应用案例和使用建议


    FS75R12KE3 广泛应用于多种高功率应用场景,如工业电机驱动、电源转换系统和电动汽车充电站等。例如,在工业电机驱动中,其高电流承载能力和低损耗特性使其能够有效提升系统的整体效率。
    使用建议:
    - 在选择应用场合时,要确保工作环境温度不会超过模块的最大结温(125°C)。
    - 在高功率应用中,建议配合散热片使用以提高散热效果。
    - 为了保证最佳性能,门极驱动电阻建议选用4.7Ω左右。

    5. 兼容性和支持


    FS75R12KE3 具有良好的兼容性,能够与大多数标准控制器和其他IGBT模块配套使用。制造商提供了全面的技术支持,包括安装指南、应用笔记和售后服务。如有需要,用户可以联系制造商的销售办公室获取更多信息和支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 模块过热 | 确保正确安装散热器并检查散热片是否接触良好。 |
    | 开关过程中出现异常噪音 | 检查驱动信号是否正常且门极驱动电阻是否合适。 |
    | 模块性能下降 | 重新检查工作环境温度是否超出限定范围。 |

    7. 总结和推荐


    综上所述,FS75R12KE3 是一款高性能、高可靠性的IGBT模块,适合应用于各种高功率应用场景。其出色的电气特性和可靠的热管理能力使其在市场上具有较强的竞争力。鉴于其优异的表现和广泛应用范围,强烈推荐在需要高电流承载能力和低损耗的应用场合中使用此产品。

FS75R12KE3BPSA1参数

参数
VCEO-集电极-发射极最大电压 2.15V@ 15V,75A
最大集电极发射极饱和电压 -
配置 -
集电极电流 105A
最大功率耗散 350W
通用封装 AG-ECONO2B
安装方式 底座安装
包装方式 托盘

FS75R12KE3BPSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

FS75R12KE3BPSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES IGBT模块 INFINEON TECHNOLOGIES FS75R12KE3BPSA1 FS75R12KE3BPSA1数据手册

FS75R12KE3BPSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 72.5125 ¥ 607.6548
18+ $ 72.5125 ¥ 607.6548
39+ $ 72.5125 ¥ 607.6548
114+ $ 64.3875 ¥ 539.5672
库存: 15
起订量: 2 增量: 15
交货地:
最小起订量为:1
合计: ¥ 607.65
