ESD204B102ELE6327XTMA1

产品分类: TVS二极管/ESD抑制器
产品描述: 14V 双向 1A 28V 8.5V 0402 贴片安装 620μm(长度)
供应商型号: 726-ESD204B102ELE632
供应商: Mouser
标准整包数: 1

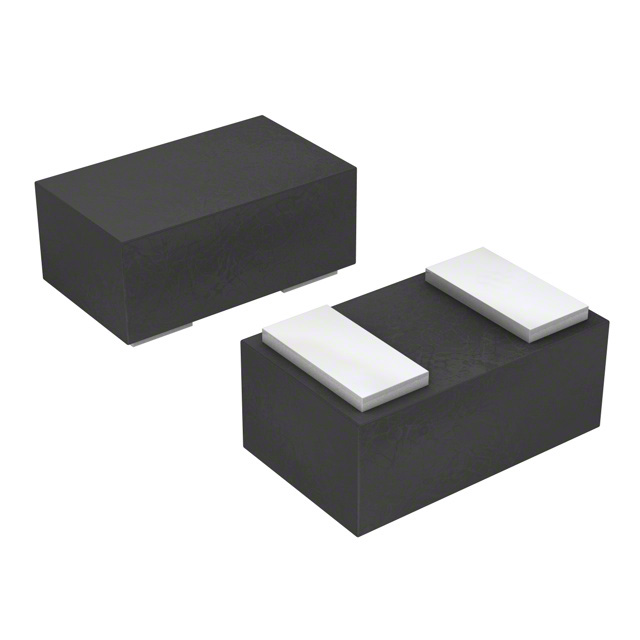

INFINEON TECHNOLOGIES TVS二极管/ESD抑制器 ESD204B102ELE6327XTMA1

ESD204B102ELE6327XTMA1概述

    ESD204-B1-02 系列双向低电容瞬态电压抑制二极管技术手册

    产品简介


    ESD204-B1-02系列是专为保护数据线设计的双向低电容瞬态电压抑制(TVS)二极管。这类二极管在3.3V、5V和12V的应用环境中提供了优异的ESD/瞬态保护,特别适用于各类消费电子产品、计算机外设及通信设备中敏感组件的保护。其主要功能包括:在3.3V、5V和12V应用环境下的静电放电(ESD)和瞬变电压抑制。

    技术参数


    | 参数 | 型号 | 单位 | 最小值 | 典型值 | 最大值 |
    |
    | 最大工作电压 | VRWM | V | -8 | 14
    | 反向电流 | IR | nA <1 | 50 |
    | 双向导通电压 | VBR | V | 8.5 | 11 | 14 |
    | 模拟反向击穿电压 | VBR | V | 14.5 | 17 | 20 |
    | 线电容 | CL | pF 4 | 7 |
    | 钳位电压 | VCL | V 17 | 22 |
    注释:
    - 表格数据根据TA = 25°C,除非另有说明。
    - 这些参数符合IEC61000-4-2 (ESD)标准。
    - 峰值脉冲电流(tp = 8/20 μs)的典型值为±1A。

    产品特点和优势


    ESD204-B1-02系列的优势在于其极低的反向电流(<1 nA),这使得它在不干扰电路正常运行的前提下能够提供高效的保护。此外,其双向特性使得它可以用于双向数据传输线路,而4 pF的低线电容确保了其不会对信号产生明显影响。这些特性使其成为各类数据线和敏感元件的理想保护装置,尤其在要求高性能和高可靠性的消费电子和工业应用中表现出色。

    应用案例和使用建议


    - 应用示例:
    - 键盘、触摸板、按钮、便捷键
    - LCD显示、相机、音频线路、移动通信、消费产品(电子书、MP3播放器、DVD播放器、数码相机等)
    - 笔记本电脑、平板电脑和台式电脑及其外围设备

    - 使用建议:
    - 将保护二极管尽可能靠近可能发生ESD或其他瞬态事件的位置安装,以减少环路和电感的影响。
    - 确保Pin 1直接连接到电路板上的接地平面。

    兼容性和支持


    - 该系列产品目前有两个型号:ESD204-B1-02ELS 和 ESD204-B1-02EL,其中ESD204-B1-02ELS 的封装形式为TSSLP-2-3,而ESD204-B1-02EL 则采用TSLP-2-19的封装形式。
    - 用户可以将这些二极管用于现有的电路设计,无需额外的硬件改动。
    - Infineon公司为购买此产品的客户提供详尽的技术支持和售后服务,确保产品在各种应用场景中的稳定运行。

    常见问题与解决方案


    1. 问题:如何正确选择型号?
    - 解决方案:根据应用环境的电压需求,选择合适的VRWM值。例如,对于12V的应用环境,建议选择VRWM为±14V的型号。

    2. 问题:如何测试二极管的性能?
    - 解决方案:使用万用表检测其反向电流(IR),确保其小于1 nA。使用高压电源进行瞬态脉冲测试,以验证钳位电压是否在规定范围内。

    总结和推荐


    ESD204-B1-02系列TVS二极管是一款高效且可靠的数据线保护解决方案。凭借其出色的电性能、低电容和出色的ESD防护能力,这款产品在消费电子和通信设备市场具有显著的竞争优势。总体而言,强烈推荐该产品给需要高效ESD防护解决方案的工程师和技术人员。
    此文章摘自Infineon Technologies AG发布的ESD204-B1-02系列双向低电容瞬态电压抑制二极管技术手册,并经过整理和简化,便于理解。详细的技术参数和应用指导请参阅原手册。

ESD204B102ELE6327XTMA1参数

参数
极性 双向
工作电压 14V
箝位电压 28V
击穿电压 8.5V
峰值脉冲电流 1A
峰值脉冲功率 -
长*宽*高 620μm(长度)
通用封装 0402
安装方式 贴片安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 散装,卷带包装

ESD204B102ELE6327XTMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

ESD204B102ELE6327XTMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES TVS二极管/ESD抑制器 INFINEON TECHNOLOGIES ESD204B102ELE6327XTMA1 ESD204B102ELE6327XTMA1数据手册

ESD204B102ELE6327XTMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.437 ¥ 3.6664
10+ $ 0.4347 ¥ 3.6471
1000+ $ 0.3845 ¥ 3.2258
2500+ $ 0.3262 ¥ 2.7365
10000+ $ 0.2258 ¥ 1.894
15000+ $ 0.0659 ¥ 0.5527
45000+ $ 0.0515 ¥ 0.4317
库存: 18000
起订量: 1 增量: 1
