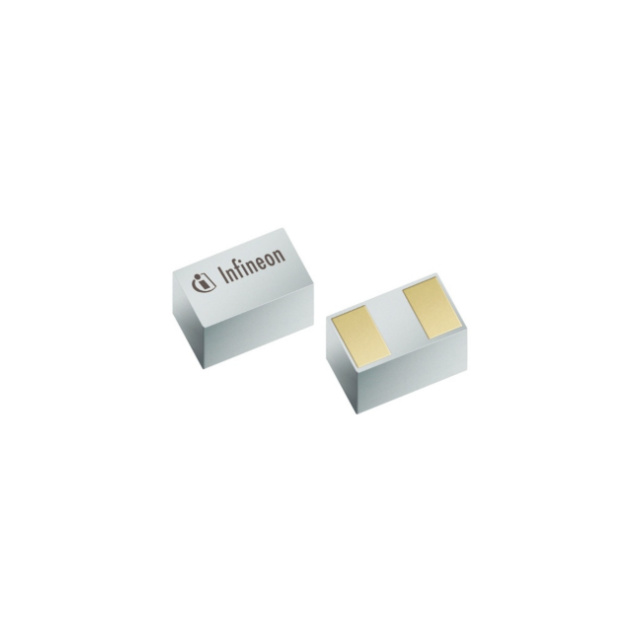

ESD259B1W0201E6327XTSA1

产品分类: TVS二极管/ESD抑制器
产品描述: Infineon 双向ESD保护二极管, 最大钳位电压 24V, 印刷电路板安装, WLL-2封装
供应商型号: 2580842
供应商: 海外现货
标准整包数: 10
INFINEON TECHNOLOGIES TVS二极管/ESD抑制器 ESD259B1W0201E6327XTSA1

ESD259B1W0201E6327XTSA1概述

    ESD259-B1-W0201 技术手册解析

    1. 产品简介


    产品名称: ESD259-B1-W0201
    产品类型: 低钳位电压双向瞬态保护二极管(TVS)
    主要功能: ESD/瞬态保护
    应用领域: 音频线路、扬声器、耳机、麦克风、键盘、触摸板、按钮、便捷键、LCD显示屏、相机、移动通信设备、消费电子产品(如电子书、MP3播放器、DVD、数字相机等)、笔记本电脑和平板电脑及其外围设备、台式电脑。

    2. 技术参数


    | 参数 | 规格 |

    | 双向工作电压 | VRWM = ±16 V |
    | 线电容 | CL = 4.2 pF(典型值,f = 1 MHz) |
    | 动态电阻 | RDYN = 0.29 Ω(典型值) |
    | 防护等级 |
    - IEC61000-4-2(ESD):±15 kV(空气/接触放电)
    - IEC61000-4-4(EFT):±2.5 kV/±50 A(5/50 ns)
    - IEC61000-4-5(浪涌):±2.5 A(8/20 μs)
    | 封装尺寸 | SMD 0201(0.58 mm x 0.28 mm x 0.15 mm) |
    | 环保合规性 | Pb-Free(RoHS合规),无卤素 |

    3. 产品特点和优势


    - 高性能ESD/瞬态保护:该器件符合IEC标准,能够提供高可靠的ESD/瞬态保护。
    - 超低动态电阻:RDYN = 0.29 Ω(典型值),使得在高电流下具有更低的电压钳位。
    - 优化RF线性性能:适用于对射频特性有要求的应用。
    - 小型化设计:采用SMD 0201封装,体积小,适合紧凑设计。
    - 环保材料:符合RoHS和无卤素要求,符合现代电子制造的环保趋势。

    4. 应用案例和使用建议


    应用案例:音频线路、手机摄像头模块、便携式音频设备。例如,在手机摄像头模块中,它用于保护传感器免受静电和瞬态电压的冲击,从而确保图像质量不受影响。
    使用建议:
    - 安装位置:建议靠近可能遭受ESD或瞬态电压影响的输入端口。
    - 并联使用:如果需要更高的防护能力,可以将多个器件并联使用。
    - 电路布局:尽量减少引脚的走线长度,以减小寄生电感和电容的影响。

    5. 兼容性和支持


    - 兼容性:该产品与其他标准的ESD防护器件兼容,易于集成到现有电路中。
    - 支持和服务:Infineon提供详尽的技术文档和支持服务,包括快速响应的技术支持和定制化的解决方案。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 如何判断是否需要更多的ESD防护? | 参考产品的数据表中的防护等级和应用场景,选择合适的防护等级。 |
    | 如何安装器件? | 参考制造商提供的安装指南,确保正确焊接和放置器件。 |
    | 如何避免器件损坏? | 确保在电路中加入适当的防反接保护措施,并遵守制造商的安装指南。 |

    7. 总结和推荐


    总结:ESD259-B1-W0201是一款优秀的ESD/瞬态保护二极管,具有出色的性能和多种应用案例。其超低的动态电阻和优化的射频线性性能使其非常适合于需要高可靠性保护的应用场景。
    推荐:对于需要在高可靠性和紧凑设计之间取得平衡的应用场合,我们强烈推荐使用ESD259-B1-W0201。其卓越的防护能力和小巧的封装尺寸使其成为市场的理想选择。

ESD259B1W0201E6327XTSA1参数

参数
峰值脉冲电流 2.5A
峰值脉冲功率 62.5W
极性 双向
工作电压 16V
箝位电压 25V
击穿电压 -
通用封装 0201
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 散装,卷带包装
