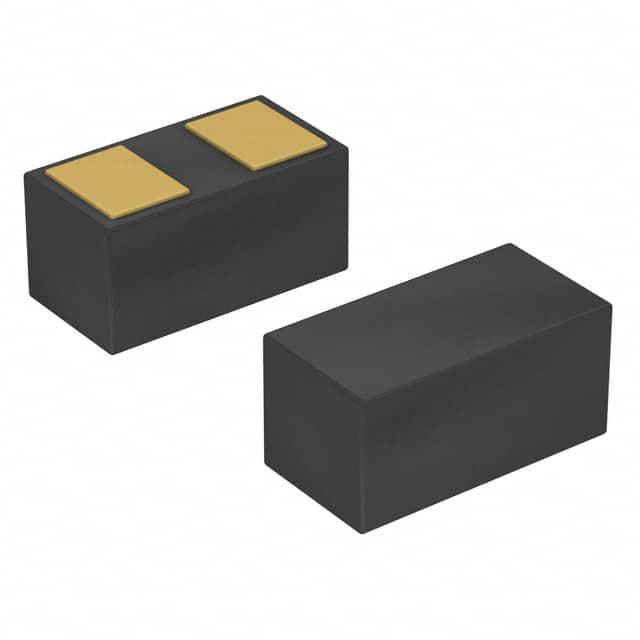

ESD206-B1-02ELS E6327

产品分类: TVS二极管/ESD抑制器
产品描述: 5.5V 12.5V(Typ) 贴片安装 620μm(长度)*320μm(宽度)
供应商型号: ESD206-B1-02ELS E6327
供应商: 国内现货
标准整包数: 15000
INFINEON TECHNOLOGIES TVS二极管/ESD抑制器 ESD206-B1-02ELS E6327

ESD206-B1-02ELS E6327概述

    ESD206-B1-02 Series:超低钳位双向ESD/瞬态/浪涌保护二极管

    产品简介


    ESD206-B1-02系列是Infineon Technologies AG推出的超低钳位双向ESD(静电放电)、瞬态和浪涌保护二极管。这类二极管主要应用于音频线、扬声器、耳机、麦克风保护以及人机界面设备(如键盘、触摸板、按钮)等场合。这些设备由于频繁接触和操作,需要强有力的保护措施来抵御静电放电、瞬态电流和浪涌电压等潜在的损害。ESD206-B1-02系列二极管以其出色的性能和可靠性为用户提供了一种高效的保护解决方案。

    技术参数


    - 最大额定值:
    - ESD(空气/接触放电):±30 kV(根据IEC61000-4-2标准)
    - 瞬态电压抑制(快速瞬变脉冲群测试):±50 A(5/50 ns,根据IEC61000-4-4标准)
    - 峰值脉冲电流(8/20 μs脉宽):±6 A(根据IEC61000-4-5标准)
    - 电气特性:
    - 工作电压范围:-5.5 V 至 +5.5 V
    - 额定工作电压:≤5.5 V
    - 反向泄漏电流:≤50 nA(在5.5 V下)
    - 线性电容:12 pF(典型值),测量条件:VR=0 V,f=1 MHz
    - 钳位电压:
    - 动态电阻:0.13Ω(典型值,Pin 1至GND)
    - 工作温度范围:
    - 操作温度范围:-55°C 至 125°C
    - 存储温度范围:-65°C 至 150°C

    产品特点和优势


    - 超高防护等级:该系列二极管符合严格的标准,如IEC61000-4-2规定的30 kV ESD保护,能够在各种环境下提供强大的保护。
    - 超低钳位电压:在面对瞬态和浪涌电流时,ESD206-B1-02系列能够保持非常低的钳位电压,典型值仅为8 V,从而减少了对敏感电路的损害风险。
    - 超低动态电阻:动态电阻为0.13Ω(典型值),这使得该二极管能够在极短时间内响应并吸收大量电流,同时保持较低的电压降。
    - 环保设计:无铅且符合RoHS要求的包装材料,确保了环境友好。

    应用案例和使用建议


    - 音频设备保护:对于音频接口、扬声器等,ESD206-B1-02系列可以有效地防止静电放电和其他瞬态电流造成的损坏。
    - 人机交互设备:在键盘、触摸板等设备中,ESD206-B1-02系列可以提供可靠的保护,提高系统的稳定性和寿命。

    使用建议:为了最大化保护效果,建议将ESD206-B1-02系列二极管安装在靠近信号端口的位置,以便及时拦截潜在的高压脉冲。同时,根据具体的应用场景,适当调整电路布局和布线策略,以减少干扰和提高整体系统的抗干扰能力。

    兼容性和支持


    ESD206-B1-02系列二极管具有良好的通用性和兼容性,可广泛应用于多种设备和系统中。制造商Infineon提供了详尽的技术支持和维护服务,包括但不限于应用指南、技术文档、在线技术支持等,确保用户在使用过程中能够获得全面的帮助和支持。

    常见问题与解决方案


    - 问题:安装过程中出现反向偏置电流异常?
    - 解决方案:请检查连接是否正确,确保二极管正向偏置。如果问题仍然存在,请联系技术支持团队。

    - 问题:二极管在高温环境中工作异常?
    - 解决方案:确认工作温度是否超出最大额定值。如果超出,请采取散热措施或将应用调整到安全的工作范围内。

    总结和推荐


    ESD206-B1-02系列二极管凭借其卓越的保护性能、低功耗和高可靠性,在多个领域中展现了巨大的潜力。无论是在音频设备还是人机交互设备中,它都能够提供可靠且有效的保护。因此,对于需要高水平ESD、瞬态和浪涌保护的应用,ESD206-B1-02系列二极管是一个值得推荐的选择。

ESD206-B1-02ELS E6327参数

参数
极性 -
工作电压 5.5V
箝位电压 12.5V(Typ)
击穿电压 -
峰值脉冲电流 -
峰值脉冲功率 -
长*宽*高 620μm(长度)*320μm(宽度)
安装方式 贴片安装
包装方式 卷带包装

ESD206-B1-02ELS E6327厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

ESD206-B1-02ELS E6327数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES TVS二极管/ESD抑制器 INFINEON TECHNOLOGIES ESD206-B1-02ELS E6327 ESD206-B1-02ELS E6327数据手册

ESD206-B1-02ELS E6327封装设计

查看详情并下载
Symbol
Footprint
3D Model
