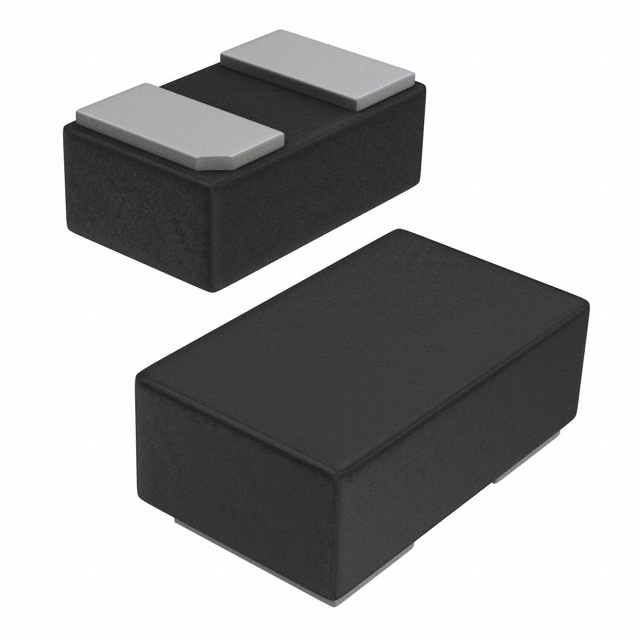

ESD233B1W0201E6327XTSA1

产品分类: TVS二极管/ESD抑制器
产品描述: 5.5V 70W 5A 13V 7.5V 0201 贴片安装 580μm(长度)*150μm(高度)
供应商型号: ESD233B1W0201E6327XTSA1
供应商: 国内现货
标准整包数: 1
INFINEON TECHNOLOGIES TVS二极管/ESD抑制器 ESD233B1W0201E6327XTSA1

ESD233B1W0201E6327XTSA1概述


    产品简介


    产品名称:ESD233-B1-W0201
    类型:双向ESD(静电放电)保护装置
    主要功能:为各种敏感电子设备提供强大的静电放电保护,具备出色的钳位性能。
    应用领域:广泛应用于按键、触摸板、按钮、方便键、LCD显示屏、相机、音频线路等,适用于移动通信、笔记本电脑、平板电脑、台式机及各类模块(如WiFi、指纹识别、闪光灯)。

    技术参数


    | 参数 | 符号 | 值 | 单位 | 备注或测试条件 |

    | 工作电压 | VWM | -5.5至+5.5 | V
    | 静电放电电压 | VESD | ±20 | kV | 接触,空气 |
    | 峰值脉冲电流 | IPP | -5至+5 | A
    | 工作温度范围 | Top | -55至+125 | °C
    | 存储温度范围 | Tstg | -65至+150 | °C
    | 线路电容 | CL | 26至40 | pF | V=0,f=1MHz时 |
    | 漏电流 | IL | ≤100 | nA | VWM=5.5V时 |
    | 动态电阻 | Rdyn | ≤0.20 | Ω

    产品特点和优势


    - 双向对称性:具有双向和对称的I/V特性。
    - 高可靠性:根据IEC61000-4-2标准,能够承受±20kV的静电放电(接触和空气),同时在其他电气特性方面也有优异表现。
    - 低线路电容:线路电容仅为33pF,减少了对信号完整性的影响。
    - 小封装:采用0201小型表面贴装封装,非常适合紧凑型设计。
    - 优越的钳位性能:在测试条件下,钳位电压可以达到13V。

    应用案例和使用建议


    应用案例
    1. 笔记本电脑和智能手机:用于保护内部电路免受静电放电的损害。
    2. 消费电子产品:例如相机、平板电脑等,为这些设备的关键组件提供保护。
    3. 工业设备:在自动化控制系统中用于关键传感器的保护。
    使用建议
    - 系统设计:确保系统电路布局合理,以减少外部干扰对保护器件的影响。
    - 热管理:确保良好的散热措施,以防止过热。
    - 定期检查:定期检测保护器件的状态,以确保其正常工作。

    兼容性和支持


    - 兼容性:该保护装置与大多数主流的电子元器件兼容,可以在多种设备中使用。
    - 技术支持:厂商提供详尽的技术文档和支持服务,包括参考设计、应用指南等。如有疑问,可以通过官方渠道进行咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 静电放电保护器件损坏 | 检查电路设计是否符合规范,确认接地良好 |
    | 设备在特定情况下无法正常工作 | 检查工作环境温度和湿度是否超出正常范围 |
    | 漏电流过大 | 检查器件是否有物理损伤,更换新的器件 |

    总结和推荐


    产品评估:ESD233-B1-W0201是一款高性能的双向ESD保护器件,具有卓越的静电放电防护能力、较低的线路电容以及小尺寸封装。该产品适用于各种需要高度可靠静电保护的场合,如消费电子和工业自动化等领域。
    推荐:鉴于其出色的性能和广泛的适用性,强烈推荐在需要静电放电保护的电路中使用ESD233-B1-W0201。

ESD233B1W0201E6327XTSA1参数

参数
工作电压 5.5V
箝位电压 13V
击穿电压 7.5V
峰值脉冲电流 5A
峰值脉冲功率 70W
极性 -
长*宽*高 580μm(长度)*150μm(高度)
通用封装 0201
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ESD233B1W0201E6327XTSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

ESD233B1W0201E6327XTSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES TVS二极管/ESD抑制器 INFINEON TECHNOLOGIES ESD233B1W0201E6327XTSA1 ESD233B1W0201E6327XTSA1数据手册

ESD233B1W0201E6327XTSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
