ESD112B102ELE6327XTMA1

产品分类: TVS二极管/ESD抑制器
产品描述: Infineon 双向TVS二极管, 最大钳位电压 44V, 贴片安装, TSLP封装, 最小击穿电压 7V
供应商型号: ESD112B102ELE6327XTMA1
供应商: 国内现货
标准整包数: 100

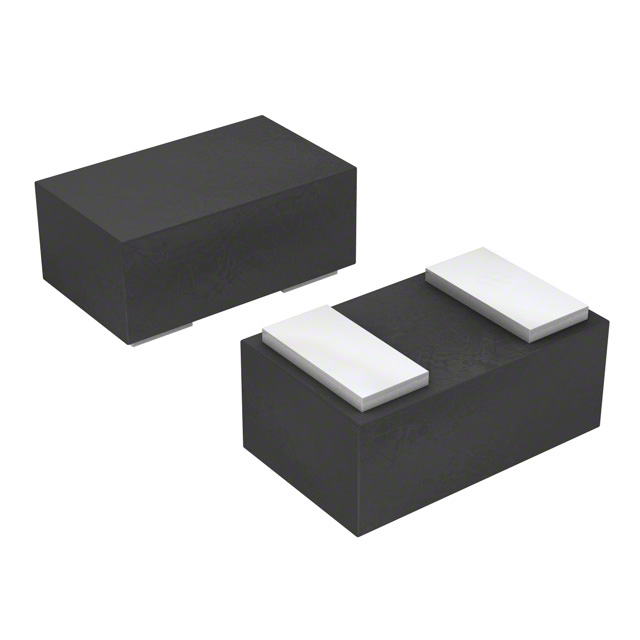

INFINEON TECHNOLOGIES TVS二极管/ESD抑制器 ESD112B102ELE6327XTMA1

ESD112B102ELE6327XTMA1概述

    # ESD112-B1-02系列双向超低电容ESD/瞬态保护二极管

    1. 产品简介


    1.1 产品类型及主要功能
    ESD112-B1-02系列是一种双向超低电容ESD/瞬态保护二极管,设计用于保护敏感的射频信号线路免受静电放电(ESD)和瞬态电压的影响。该系列器件以其极低的电容、出色的防浪涌能力以及紧凑的设计而著称。
    1.2 应用领域
    - ESD保护:适用于蓝牙Class 2设备、自动抄表系统等;
    - 射频前端模块保护:如GPS接收器、移动电视、FM收音机和超宽带(UWB)设备。

    2. 技术参数


    | 参数 | 符号 | 值范围 | 单位 | 备注 |

    | 最大工作电压 | VRWM | ±5.3 | V
    | 极限脉冲电流(8/20μs) | IPP | ±3 | A | IEC 61000-4-5 |
    | 静电放电耐压等级 | VESD | ±20 | kV | IEC 61000-4-2 |
    | 工作温度范围 | TOP | -55~125 | °C
    | 存储温度范围 | Tstg | -65~150 | °C
    | 典型击穿电压(1mA) | VBR | 7~ | V
    | 典型电容值(1MHz, 0V) | CL | 0.23 | pF
    | 典型动态电阻 | RDYN | 1.0 | Ω | IEC 61000-4-5 |

    3. 产品特点和优势


    ESD112-B1-02系列具备多项卓越特性:
    - 超低电容:典型值仅为0.2 pF,非常适合高灵敏度应用;
    - 低钳位电压:在IPP=16A时为29V;
    - 优异的抗浪涌性能;
    - 小型化封装:最小尺寸可达0.62×0.32×0.31mm³;
    - 无铅环保材料:符合RoHS标准。

    4. 应用案例和使用建议


    应用案例
    - 蓝牙模块的ESD防护;
    - GPS天线接口的过电压保护;
    - 手机射频前端电路的安全保障。
    使用建议
    为了最大化保护效果,建议将保护二极管尽可能靠近潜在威胁源放置,并确保接地连接良好。此外,在设计PCB布局时应尽量减少寄生电感和寄生电容的影响。

    5. 兼容性和支持


    ESD112-B1-02系列支持多种封装形式,包括TSSLP-2-4和TSLP-2-20两种类型。Infineon Technologies AG提供详尽的技术文档和支持服务,以帮助客户顺利集成该组件到他们的设计方案中。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备对瞬态干扰反应异常 | 检查安装位置是否正确,重新焊接接点 |
    | 测试过程中发现反向泄漏较大 | 确认测试条件符合规格要求 |

    7. 总结和推荐


    综上所述,ESD112-B1-02系列是一款高性能、高可靠性的ESD/瞬态保护二极管,特别适合需要严苛电磁兼容性的场合。鉴于其优良的产品特性和广泛的应用前景,我们强烈推荐将其纳入相关项目的元器件选型列表中。

ESD112B102ELE6327XTMA1参数

参数
峰值脉冲功率 -
极性 双向
工作电压 5.3V
箝位电压 21V
击穿电压 7V
峰值脉冲电流 3A
长*宽*高 1mm(长度)*310μm(高度)
通用封装 0402
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 卷带包装

ESD112B102ELE6327XTMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

ESD112B102ELE6327XTMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES TVS二极管/ESD抑制器 INFINEON TECHNOLOGIES ESD112B102ELE6327XTMA1 ESD112B102ELE6327XTMA1数据手册

ESD112B102ELE6327XTMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.8032
3800+ ¥ 0.7786
7500+ ¥ 0.7551
15000+ ¥ 0.6298
75000+ ¥ 0.6164
库存: 10400
起订量: 700 增量: 0
交货地:
最小起订量为:100
合计: ¥ 80.32
