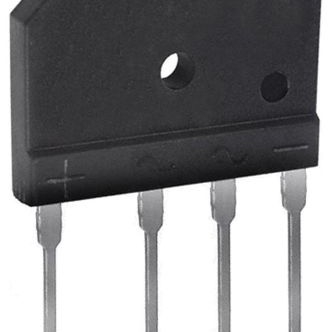

GBJ2510

产品分类: 整流二极管/整流桥
厂牌: HY ELECTRONIC/台湾虹扬科技
产品描述: HY Electronic Corp 单相整流桥, 25A峰值平均正向电流, 1000V峰值反向重复电压, 4引脚, GBJ封装, 通孔安装
供应商型号: GBJ2510
供应商: 国内现货
标准整包数: 750

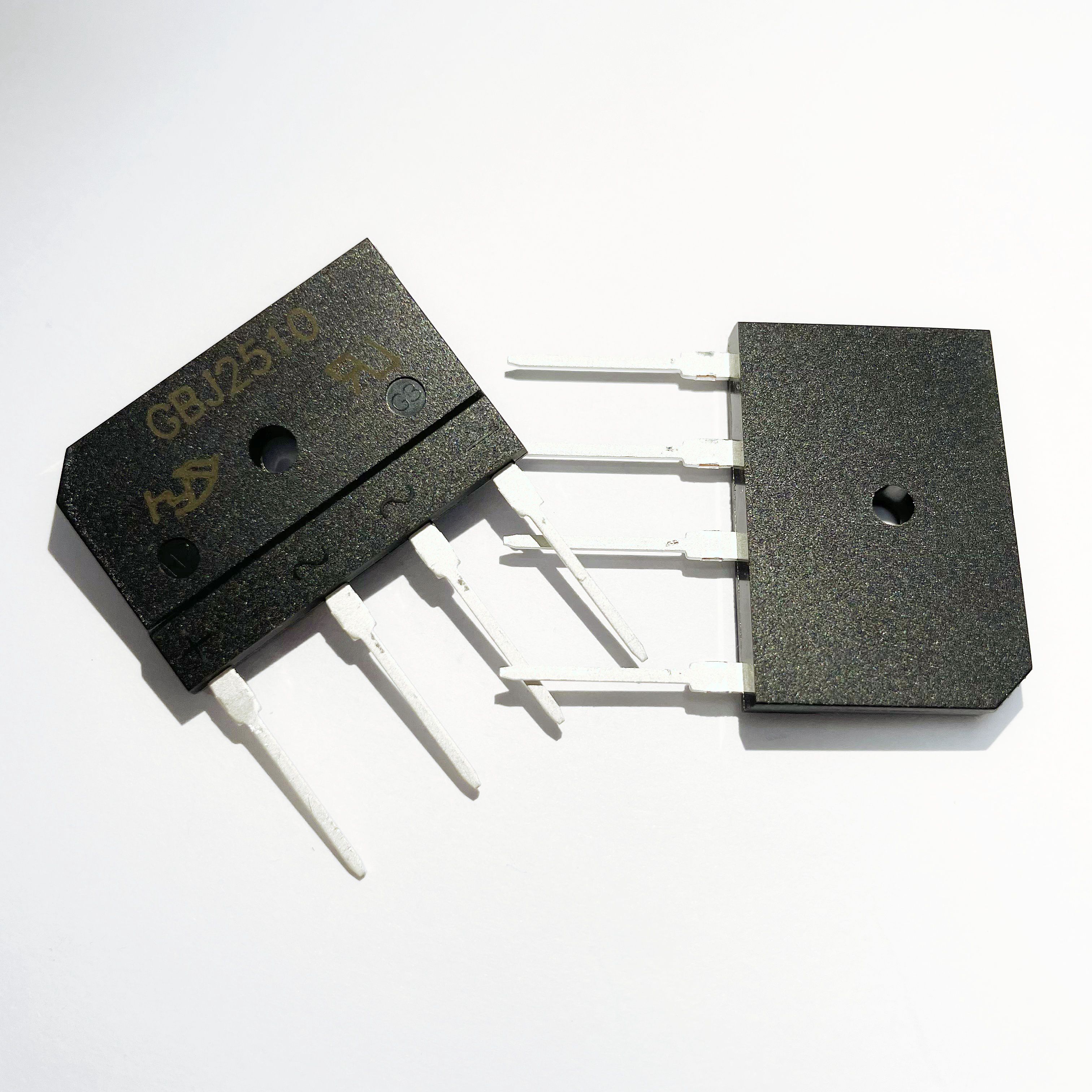

HY ELECTRONIC/台湾虹扬科技 整流二极管/整流桥 GBJ2510

GBJ2510概述


    产品简介


    GBJ 系列玻璃封装二极管 是一款适用于各种电路设计的高效能电子元器件。这款二极管采用玻璃钝化芯片制造,具有低正向电压降和高浪涌电流能力,符合RoHS标准。GBJ系列特别适用于印刷电路板(PCB)上的全波整流桥,广泛应用于开关电源(SMPS)、照明镇流器、适配器等领域。

    技术参数


    | 参数 | 值 |

    | 最大重复峰值反向电压 (VRRM) | 50~1000V |
    | 最大均方根电压 (VRMS) | 35~700V |
    | 最大直流阻断电压 (VDC) | 50~1000V |
    | 最大平均正向电流(带散热片) | 350A |
    | 最大正向浪涌电流(8.3ms半正弦波) | 25A |
    | 正向电压降 (VF) | ≤0.6V |
    | 最大直流反向电流 (@TJ=25℃) | ≤5μA |
    | 典型结电容 (CJ) | 1.5pF |
    | 温度范围(TJ 和 TSTG) | -55 至 +150℃ |

    产品特点和优势


    GBJ系列玻璃封装二极管以其独特的功能在市场上占据重要地位:
    - 玻璃钝化芯片:提高长期可靠性,降低漏电流。
    - 低正向电压降:确保更低的功耗,提高效率。
    - 高浪涌电流能力:能够承受更高的瞬态电流冲击。
    - 符合RoHS标准:环保友好。
    - 满足UL94V-0阻燃等级:提升安全性。
    这些特性使得GBJ系列在AC/DC桥式全波整流器的应用中表现出色,适合于需要高效能、高可靠性的场合。

    应用案例和使用建议


    应用案例
    - SMPS电源:GBJ系列在开关电源中作为整流器使用,有效地整流交流信号为直流输出。
    - 照明镇流器:用于调整灯具电流,保证稳定照明。
    - 适配器:作为电源适配器的核心部件,进行电压转换和电流调节。
    使用建议
    - 在高温环境下使用时,建议配备适当的散热片以确保安全运行。
    - 为了优化性能,在电路设计时,应考虑其最大反向电压和正向电流限制。

    兼容性和支持


    - 兼容性:GBJ系列与大多数标准印刷电路板设计兼容,适用于广泛的应用场景。
    - 支持与维护:HY Electronic (Cayman) Limited提供详细的技术文档和客户支持服务,帮助用户正确安装和维护产品。

    常见问题与解决方案


    1. 问题:如何选择合适的GBJ系列型号?
    - 解决方案:根据具体应用需求选择合适的最大反向电压 (VRRM) 和最大平均正向电流 (IFAV) 的型号。
    2. 问题:在高温环境中使用是否需要特殊处理?
    - 解决方案:推荐使用散热片以保证散热效果,防止温度过高影响性能。
    3. 问题:如何处理浪涌电流冲击?
    - 解决方案:通过电路设计,增加保护元件如TVS二极管,吸收浪涌电流,保护电路安全。

    总结和推荐


    综上所述,GBJ系列玻璃封装二极管凭借其出色的性能和多种优势,在电力变换和整流应用中表现出卓越的能力。它不仅在技术指标上达到了高标准,而且在环境保护和使用寿命方面也具备显著优势。对于需要高效能和高可靠性的应用场景,GBJ系列无疑是一个值得信赖的选择。

GBJ2510参数

参数
Ir - 反向电流 5uA@1kV
Vr-反向电压 1KV
反向恢复时间 -
正向浪涌电流 350A
配置
If - 正向电流 25A
长*宽*高 30.3mm*4.8mm*19.7mm
通用封装 GBJ
安装方式 通孔安装
应用等级 工业级
包装方式 管装

GBJ2510数据手册

厂牌 PDF简要描述 下载
HY ELECTRONIC/台湾虹扬科技 整流二极管/整流桥 HY ELECTRONIC/台湾虹扬科技 GBJ2510 GBJ2510数据手册

GBJ2510封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
750+ ¥ 1.566
2250+ ¥ 1.4351
7500+ ¥ 1.308
库存: 2250
起订量: 750 增量: 750
交货地:
最小起订量为:750
合计: ¥ 1174.5
