GBU806

产品分类: 整流二极管/整流桥
厂牌: HY ELECTRONIC/台湾虹扬科技
产品描述: HY Electronic Corp 单相整流桥, 8A峰值平均正向电流, 600V峰值反向重复电压, 4引脚, GBU封装, 通孔安装
供应商型号: 9235444
供应商: 海外现货
标准整包数: 20

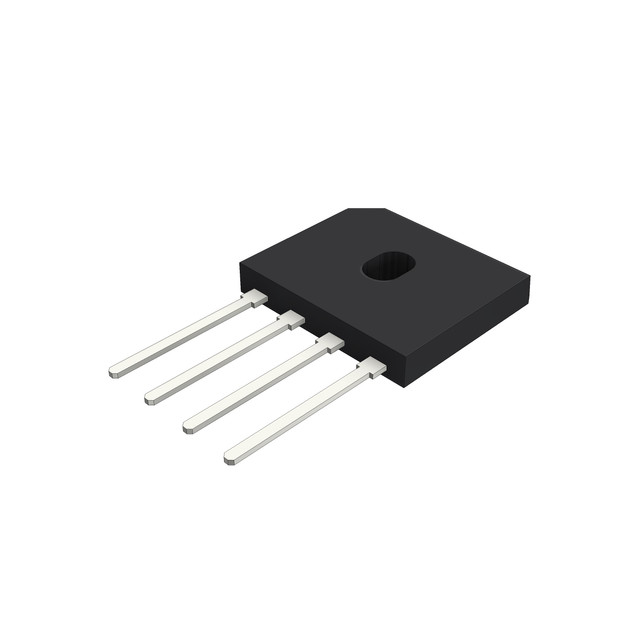

HY ELECTRONIC/台湾虹扬科技 整流二极管/整流桥 GBU806

GBU806概述

    GBU玻璃封装桥式整流器技术手册

    产品简介


    GBU玻璃封装桥式整流器是一种广泛应用于AC/DC全波整流电路的电子元器件。这种器件因其低导通电压、高浪涌电流能力和良好的RoHS合规性,被广泛用于开关电源(SMPS)、照明镇流器、适配器等领域。它们的主要功能是将交流电转换为直流电,并且具备出色的可靠性和稳定性。

    技术参数


    以下是GBU系列产品的技术规格:
    | 参数 | 规格 |

    | 最大重复峰值反向电压 (VRRM) | 50V 至 1000V |
    | 最大有效值电压 (VRMS) | 35V 至 700V |
    | 最大直流阻断电压 (VDC) | 50V 至 1000V |
    | 最大平均正向电流 (I(AV)) | 8.0A |
    | 最大瞬态正向浪涌电流 (IFSM) | 220A |
    | 最大直流反向电流 (IR) | 10μA |
    | 环境温度范围 (TJ) | -55°C 至 +150°C |

    产品特点和优势


    GBU玻璃封装桥式整流器的独特之处在于其高可靠性设计,特别是玻璃封存技术提高了器件的耐用性和使用寿命。此外,其低导通电压有助于减少功耗,提高能效。高浪涌电流能力使其能够应对瞬间的大电流冲击,非常适合工业和消费电子产品中的苛刻环境。

    应用案例和使用建议


    这些整流器适用于多种应用场合,如开关电源和适配器等。为了获得最佳性能,建议根据具体应用选择合适的型号,并确保使用适当的散热措施以维持良好的工作状态。例如,在某些高功率应用中,安装散热片是必不可少的。

    兼容性和支持


    GBU系列整流器与其他标准电子元器件和设备具有良好的兼容性。厂商提供了详尽的技术支持文档和售后服务,确保客户在使用过程中能够得到及时有效的帮助。

    常见问题与解决方案


    - Q:如果负载是容性负载,需要进行哪些调整?
    - A:需要将电流降低20%,以防止过载。
    - Q:如何正确选择合适的GBU型号?
    - A:根据具体应用的电压和电流需求来选择对应的型号。

    总结和推荐


    总体来说,GBU玻璃封装桥式整流器凭借其优异的性能和可靠性,在多种电子设备中表现出色。它们不仅适用于各类通用电气产品,还能满足特定行业应用的严苛要求。强烈推荐用户在需要高性能整流器的应用中考虑使用GBU系列。
    综上所述,GBU玻璃封装桥式整流器是一款可靠且高效的电子元器件,值得在各种应用场合中采用。

GBU806参数

参数
反向恢复时间 -
正向浪涌电流 -
配置
If - 正向电流 8A
Ir - 反向电流 500μA
Vr-反向电压 600V
长*宽*高 22.3mm*3.56mm*18.8mm
通用封装 GBU
安装方式 通孔安装
包装方式 管装

GBU806数据手册

厂牌 PDF简要描述 下载
HY ELECTRONIC/台湾虹扬科技 整流二极管/整流桥 HY ELECTRONIC/台湾虹扬科技 GBU806 GBU806数据手册

GBU806封装设计

查看详情并下载
Symbol
Footprint
3D Model
