HGDEPT021B

产品分类: 其他传感器
厂牌: ALPS ALPINE
产品描述: Magnetoresistive Sensor20Gs Magnetic Field 3-Pin SOT-23 T/R
供应商型号: HGDEPT021B 涂标
供应商: 云汉优选
标准整包数: 50

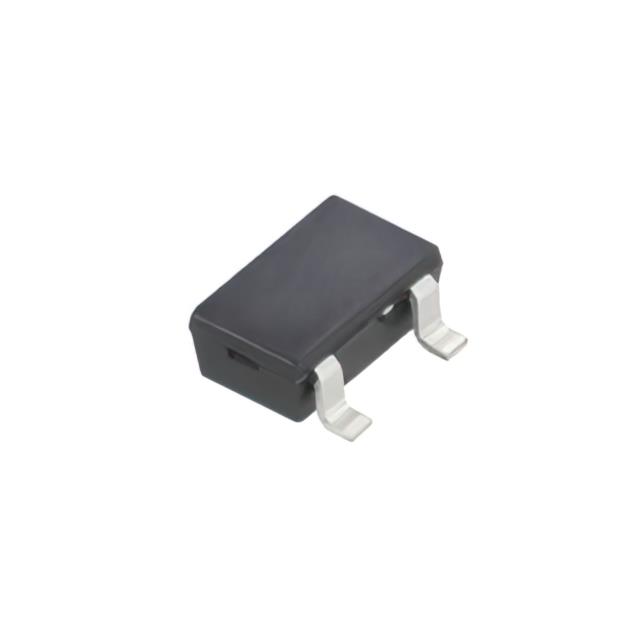

ALPS ALPINE 其他传感器 HGDEPT021B

HGDEPT021B概述

    Magnetic Sensor HGDEPT021B 技术手册概述

    1. 产品简介


    Magnetic Sensor HGDEPT021B 是一种适用于双极检知的单输出磁性传感器,具有紧凑的设计和高可靠性。这种传感器主要用于需要检测磁场强度的应用,如家用电器、办公设备、信息通讯设备以及娱乐设备等。它的主要功能是在检测到特定的磁场强度时,通过其输出端产生一个信号,以通知系统当前的磁场状态。

    2. 技术参数


    - 电源电压: VDD = 1.8V/3.0V
    - 工作温度范围: -40°C 至 +85°C
    - 存储温度范围: -40°C 至 +125°C
    - 电源电流: IDD = 3μA(平均值,VDD=1.8V)/ IDD = 5μA(平均值,VDD=3.0V)
    - 脉冲驱动: 脉冲宽度 = 15μs 至 50μs,脉冲周期 = 30ms 至 50ms
    - 输出电压: 高电平 VHi = VDD - 0.2V,低电平 VL = 0V
    - 动作磁场: Hoff = 0.5mT 至 1.9mT,Hon = 1.3mT 至 2.0mT

    3. 产品特点和优势


    - 双极检知: 支持双极磁场检知,无需外部磁场反转即可进行准确测量。
    - 高可靠性: 经过多种严苛的环境测试(如高温高湿试验、高低温保存试验等),确保长期稳定运行。
    - 紧凑设计: 采用标准封装,适合各种紧凑型设备。
    - 易于集成: 低功耗设计和简单的连接方式使其易于集成到现有的系统中。

    4. 应用案例和使用建议


    - 家用电器: 如冰箱门开关、洗衣机门检测等。
    - 办公设备: 如打印机墨盒检测、文档扫描仪盖子检测等。
    - 医疗设备: 如输液泵报警、呼吸机气流监测等。
    - 使用建议: 在极端温度环境下使用时,建议先进行环境适应测试;对于长时间存储的库存,建议在氮气环境中储存,以避免氧化问题。

    5. 兼容性和支持


    - 兼容性: 与其他标准电气接口兼容,支持常见的工作电压。
    - 支持: 由制造商提供技术支持和维修服务,包括详细的安装指南和常见问题解答。

    6. 常见问题与解决方案


    - Q: 输出信号不稳定?
    - A: 检查电源电压是否稳定,确认输入信号线没有短路或断开。此外,可以尝试更换传感器或者调整安装位置。

    - Q: 工作温度范围内无法正常工作?
    - A: 检查是否超出规定的温度范围。如果在高温或低温环境中使用,请确保设备能够适应相应的环境条件。

    - Q: 设备老化导致性能下降?
    - A: 定期检查传感器的性能,特别是在高温高湿条件下工作的设备。如发现问题,及时更换传感器以确保系统的可靠运行。

    7. 总结和推荐


    Magnetic Sensor HGDEPT021B 以其出色的可靠性、广泛的应用范围以及易于集成的特点,在多种电子设备中表现出色。无论是家用电器还是工业设备,这款传感器都是一款值得推荐的产品。通过严格的环境测试和高精度的双极检知能力,它为系统提供了可靠的支持。建议在选择合适的电子设备组件时考虑这款传感器,以满足您的应用需求。

HGDEPT021B参数

参数
长*宽*高 2.9mm*1.6mm*1.1mm
通用封装 SOT-23-3
安装方式 支架安装,贴片安装
零件状态 在售
包装方式 卷带包装

HGDEPT021B厂商介绍

ALPS ALPINE是一家日本电子零部件制造商,成立于1948年,总部位于日本东京。公司专注于研发、生产和销售各种电子零部件,包括传感器、开关、连接器件、电机等。

ALPS ALPINE的主营产品主要分为以下几类:
1. 传感器:包括压力传感器、温度传感器、湿度传感器等,广泛应用于汽车、工业、医疗等领域。
2. 开关:包括按钮开关、滑动开关、旋转开关等,应用于家电、消费电子、通讯设备等领域。
3. 连接器件:包括连接器、电缆组件等,应用于汽车、通讯、计算机等领域。
4. 电机:包括步进电机、直流电机等,应用于工业自动化、办公设备等领域。

ALPS ALPINE的优势在于:
1. 技术创新:公司拥有强大的研发实力,不断推出新技术和新产品,满足市场需求。
2. 品质保证:公司严格遵循国际质量管理体系,确保产品质量稳定可靠。
3. 客户服务:公司提供全方位的技术支持和售后服务,满足客户的个性化需求。
4. 市场覆盖:公司在全球设有多个生产基地和销售网络,产品销往世界各地。

HGDEPT021B数据手册

厂牌 PDF简要描述 下载
ALPS ALPINE 其他传感器 ALPS ALPINE HGDEPT021B HGDEPT021B数据手册

HGDEPT021B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 2.7
200+ ¥ 2.6325
500+ ¥ 2.565
库存: 9500
起订量: 50 增量: 300
交货地:
最小起订量为:50
合计: ¥ 135
