EC12E2420301

产品分类: 其他传感器
厂牌: ALPS ALPINE
产品描述: Mechanical Encoder Rotary Incremental Hollow 0.02N.m Straight Quadrature Digital Square Wave 24PPR Through Hole PC Pin
供应商型号: AV-A-ALLEC12E2420301
供应商: Avnet
标准整包数: 125

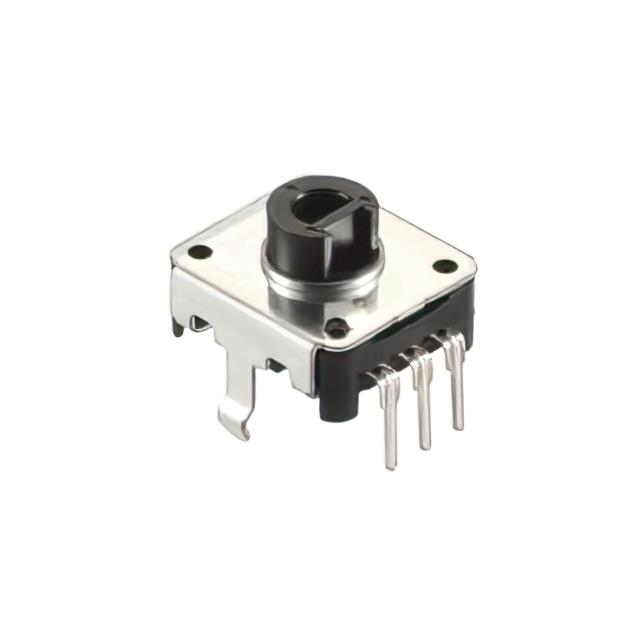

ALPS ALPINE 其他传感器 EC12E2420301

EC12E2420301概述


    产品简介


    产品类型及主要功能:
    EC12系列是阿尔卑斯公司的标准型增量式编码器,专为需要精确位置检测的应用设计。这款编码器具有24个脉冲输出和24个步进(detent),能够产生两相正交输出信号A和B,适用于各种工业自动化和机器人系统。
    应用领域:
    - 工业自动化
    - 机器人技术
    - 机床控制
    - 电梯和升降机
    - 医疗设备

    技术参数


    物理参数:
    - 旋转轴长度:8.5mm(空心轴)
    - 操作方向:垂直
    - 尺寸:12mm直径
    - 安装孔尺寸:见具体安装面图
    - 输出波形:具体见手册
    - 滑动噪声:V1 = V2 = 1.5V 最大
    - 接触:3ms 最大
    - 脉冲信号稳定性:2ms 最大
    电气性能:
    - 额定电流:0.5mA 5V DC
    - 最大/最小操作电流(电阻负载):5mA / 0.5mA
    - 绝缘电阻:10MΩ最小,50V DC
    - 电压证明:50V AC,持续1分钟
    机械性能:
    - 步进扭矩:3到20mN·m
    - 按压/拉拔强度:80N
    - 使用寿命:30,000次操作循环
    包装规格:
    - 每包数量:日本 3,000 pcs.,出口 3,000 pcs.
    - 包装尺寸:525×369×204 mm

    产品特点和优势


    EC12系列编码器具有高精度和稳定性,能够在广泛的温度范围内稳定工作(-10℃至+70℃)。它的步进扭矩和按压/拉拔强度都达到了较高水平,确保了在恶劣环境下的可靠性和耐用性。此外,它还具有出色的绝缘性能,能够在各种复杂的电气环境中保持良好的性能。这些特点使得EC12系列编码器在工业自动化、机器人技术和精密机械设备等领域具备极高的竞争力。

    应用案例和使用建议


    应用案例:
    - 在一台数控机床上,EC12编码器用于检测刀具的位置,以实现精准加工。
    - 在医疗设备中,该编码器用于监控操作台的移动位置,确保手术的准确性和安全性。
    使用建议:
    - 在进行焊接前,请确保预热温度不超过100℃,焊接时间不超过1分钟。
    - 手工焊接时,焊嘴温度不超过350℃,焊接时间不超过3秒。
    - 建议根据实际应用场景选择合适的焊接方式,以确保编码器的最佳性能。

    兼容性和支持


    EC12系列编码器的设计使其能够与其他电子元件和设备兼容,可以广泛应用于各种自动化控制系统中。阿尔卑斯公司提供了详细的技术支持和售后服务,帮助用户解决使用过程中可能遇到的问题。同时,购买时需注意按照最小订单单位进行采购,具体要求请参阅正式交付规格书。

    常见问题与解决方案


    问题一:焊接过程中编码器损坏
    - 解决方案:严格遵循参考的焊接条件进行操作,特别是温度和时间控制。
    问题二:操作过程中编码器出现异常
    - 解决方案:检查是否满足规定的操作条件,包括温度范围和输入电源。
    问题三:滑动噪声超出规定值
    - 解决方案:确认负载电阻符合要求,且检查接线是否正确无误。

    总结和推荐


    总体而言,EC12系列编码器是一款高性能、高可靠性的产品,适合在工业自动化和精密机械设备等领域应用。它的稳定性和耐用性使其成为复杂应用场景的理想选择。因此,强烈推荐此产品给那些寻求高效能编码器解决方案的工程师和技术人员。

EC12E2420301参数

参数
安装方式 PCB安装,通孔安装
包装方式 托盘

EC12E2420301厂商介绍

ALPS ALPINE是一家日本电子零部件制造商,成立于1948年,总部位于日本东京。公司专注于研发、生产和销售各种电子零部件,包括传感器、开关、连接器件、电机等。

ALPS ALPINE的主营产品主要分为以下几类:
1. 传感器:包括压力传感器、温度传感器、湿度传感器等,广泛应用于汽车、工业、医疗等领域。
2. 开关:包括按钮开关、滑动开关、旋转开关等,应用于家电、消费电子、通讯设备等领域。
3. 连接器件:包括连接器、电缆组件等,应用于汽车、通讯、计算机等领域。
4. 电机:包括步进电机、直流电机等,应用于工业自动化、办公设备等领域。

ALPS ALPINE的优势在于:
1. 技术创新:公司拥有强大的研发实力,不断推出新技术和新产品,满足市场需求。
2. 品质保证:公司严格遵循国际质量管理体系,确保产品质量稳定可靠。
3. 客户服务:公司提供全方位的技术支持和售后服务,满足客户的个性化需求。
4. 市场覆盖:公司在全球设有多个生产基地和销售网络,产品销往世界各地。

EC12E2420301数据手册

厂牌 PDF简要描述 下载
ALPS ALPINE 其他传感器 ALPS ALPINE EC12E2420301 EC12E2420301数据手册

EC12E2420301封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
125+ $ 1.38 ¥ 12.213
库存: 125
起订量: 125 增量: 125
交货地:
最小起订量为:125
合计: ¥ 1526.62
