CW4S-3LE20

产品分类: 旋转开关
厂牌: IDEC
产品描述:
供应商型号: 1682767
供应商: 欧时
标准整包数: 1

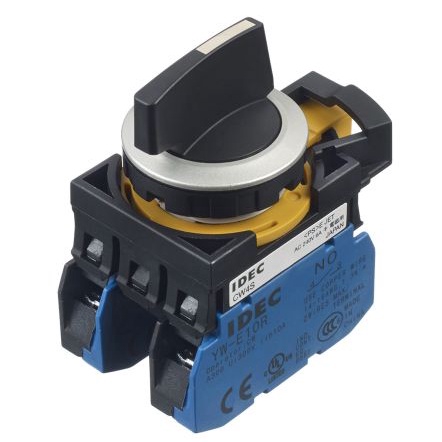

IDEC 旋转开关 CW4S-3LE20

CW4S-3LE20概述


    产品简介


    Flush Silhouette开关系列——CW系列
    IDEC的CW系列Flush Silhouette开关是专门设计用于各种控制面板和机器操作的应用场合。此系列开关以其紧凑的外形、独特的双接触块设计和先进的安全特性而著称。适用于多种工业自动化设备,例如工业控制面板、机械设备以及其他需要高可靠性和安全性的地方。

    技术参数


    - 尺寸:直径为22毫米,深度仅为39.9毫米(单接触块)和59.9毫米(双接触块),适合安装在空间有限的环境中。
    - 电气特性:切换容量为120V交流电下10安培(电阻负载)。直流电下,电阻负载为24V时为8安培,直流电下的电感负载为4安培。
    - 操作电压范围:交流电6V至240V,直流电6V至120V。
    - 绝缘电压:额定绝缘电压300伏特。
    - 热电流:额定热电流10安培。
    - 机械寿命:最大可达100万次(单接触块)和25万次(双接触块)。
    - 电气寿命:在AC-12和AC-15分类下的最小电气寿命为50,000次操作。
    - 防护等级:面板前部达到IP66/IP67标准,终端IP20。
    - 工作温度:非发光组件的工作温度范围为-25℃到+60℃,发光组件为-25℃到+55℃。

    产品特点和优势


    - 安全设计:具备第二代安全设计,减少意外释放的风险。操作时可以检查是否安装牢固,防止误触。
    - 短深度:深度仅有39.9毫米(单接触块),59.9毫米(双接触块),适合安装在空间有限的位置。
    - 双接触块:提供四种接触配置选项,增强可靠性。
    - 紧凑型设计:具有更薄的面板厚度,仅为2.5毫米,适合空间有限的安装位置。
    - 高防护等级:面板前部达到IP66/IP67标准,提供全面保护。

    应用案例和使用建议


    - 工业控制面板:由于其紧凑的设计,CW系列开关非常适合空间有限的工业控制面板。
    - 机械设备:由于其可靠的性能和防护等级,CW系列开关适用于任何要求高可靠性的机械设备。
    - 使用建议:在安装时应注意选择合适的安装位置以确保良好的操作角度,避免误触发。同时,在选择电源电压时要考虑到负载条件和电气寿命。

    兼容性和支持


    - 兼容性:该系列产品与IDECC的FB系列及其他22毫米控制箱兼容,无需变压器即可工作于不同电压。
    - 支持和服务:IDEC提供了详细的技术支持文档和客户服务,确保用户能够轻松获取所需的信息和支持。

    常见问题与解决方案


    1. 如何确保安装牢固?
    - 解决方案:可通过观察锁定杠杆的位置来检查安装是否牢固。确保安装过程中没有错误的安装步骤。
    2. 如果遇到操作异常怎么办?
    - 解决方案:首先检查电源电压是否正确,其次是检查接触块是否有损坏或磨损。
    3. 如何更换LED模块?
    - 解决方案:具体步骤可以在技术手册中找到。在更换时,请确保切断电源并按照正确的步骤操作。

    总结和推荐


    综上所述,IDEC的CW系列Flush Silhouette开关凭借其独特的双接触块设计、高防护等级以及广泛的适用范围,是一款高性能且值得信赖的产品。它不仅符合多种行业标准,而且在应用中表现出色。对于需要高性能和可靠性的项目,强烈推荐使用IDEC的CW系列开关。无论是工业控制面板还是机械设备,这款产品都能提供卓越的性能和安全保障。

CW4S-3LE20厂商介绍

IDEC公司是一家全球领先的工业自动化控制产品制造商,成立于1945年,总部位于日本。公司专注于为工业自动化领域提供全面的解决方案,包括控制产品、测量和安全产品、以及网络和通信产品。

IDEC的产品主要分为以下几类:
1. 控制产品:包括PLC(可编程逻辑控制器)、HMI(人机界面)、触摸屏等。
2. 测量和安全产品:如传感器、计数器、定时器、安全光幕等。
3. 网络和通信产品:涉及以太网、串行通信、无线通信等。

IDEC的产品广泛应用于各种工业领域,如汽车制造、食品加工、包装、能源、水处理等,帮助企业实现自动化、智能化生产。

IDEC的优势在于:
1. 高品质:产品经过严格的质量控制,确保可靠性和耐用性。
2. 创新技术:不断研发新技术,满足市场对高性能自动化产品的需求。
3. 全球服务网络:在全球范围内提供技术支持和售后服务,确保客户满意度。
4. 定制解决方案:根据客户需求提供定制化的自动化解决方案,提高生产效率和降低成本。

CW4S-3LE20数据手册

厂牌 PDF简要描述 下载
IDEC 旋转开关 IDEC CW4S-3LE20 CW4S-3LE20数据手册

CW4S-3LE20封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 32.7449 ¥ 276.6947
库存: 13
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 276.69
