HW1S-2TF20

产品分类: 旋转开关
厂牌: IDEC
产品描述: Off-On DPST-NO 24V 110V 螺纹安装,面板安装 29.4mm(长度)*89.5mm(高度)
供应商型号: ET-1278391
供应商: 海外现货
标准整包数: 1

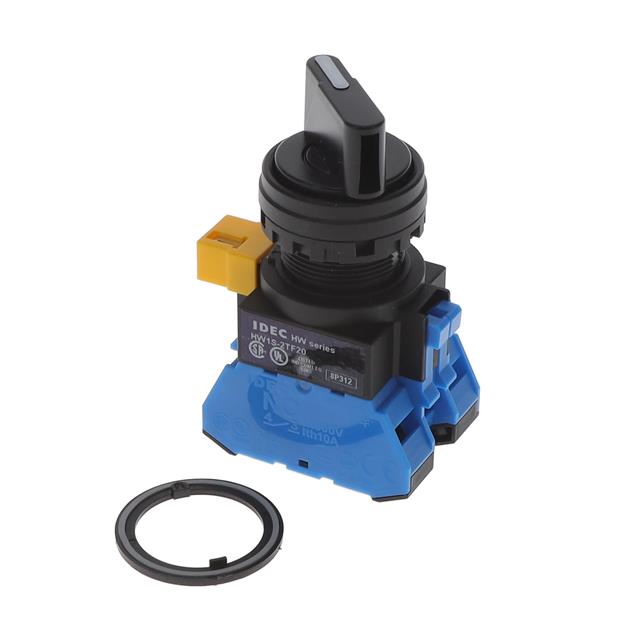

IDEC 旋转开关 HW1S-2TF20

HW1S-2TF20概述


    产品简介


    IDEC的HW系列开关与指示灯产品是一套面向全球市场的高质量电气控制元件。这些产品广泛应用于机器自动化、工业控制系统等领域。该系列包括按钮开关、指示灯、选择开关及紧急停止开关等多种类型的设备,适用于各种严苛的工作环境。

    技术参数


    - 电气特性
    - 额定操作特征:交流15 (A600),额定电压250V,电流3A;直流13 (P600),额定电压125V,电流1.1A;直流13 (Q600),额定电压125V,电流0.9A。
    - 额定绝缘电压:600V。
    - 额定切换过电压:小于4kV,符合IEC60947-1标准。
    - 额定脉冲耐压:接触电路为4kV,灯电路为2.5kV。
    - 额定热电流:10A。
    - 最小切换能力:3V AC/DC下的5mA。

    - 机械特性
    - 接触动作:慢断非保持型或非断保持型。
    - 操作力:推入式和延伸式开关(1NO或1NC):6.2±2N(瞬时),7.0±2N(维持);额外接点:1NO或1NC:+3.2N(瞬时),+3.3N(维持)。
    - 建议端子扭矩:具体值见手册。
    - 环境温度范围:操作温度为-25至+60°C(指示灯为-25至+50°C,球顶为-25至+55°C)。
    - 振动抵抗力:10至55Hz,98m/s²(10G)。
    - 冲击抵抗力:980m/s²(100G)。

    产品特点和优势


    IDEC的HW系列开关具有诸多独特功能,例如锁定杠杆可拆卸的接点块、手指安全设计的IP20等级接触器、防篡改结构、符合EN60947-5-5和SEMI S2标准的设计。此外,HW系列开关易于组装且具有黑塑料或金属前环的选择,还提供LED照明选项。这些产品具有广泛的全球认证,如CE标志、UL、CSA和TUV认证。

    应用案例和使用建议


    HW系列开关广泛应用于工业自动化系统中,如食品加工设备、制造生产线等。根据手册中的使用说明,建议在安装时使用IDEC推荐的安全锁扣来防止振动影响或维修人员意外解锁。对于不同的操作环境,合理选择操作力和接触形式可以确保更可靠的运行。例如,在高振动环境中,使用带有安全锁扣的产品会更加可靠。

    兼容性和支持


    HW系列开关与多种电气设备和系统的兼容性良好,符合EN60947-1、EN60947-5-1、VDE0660-200、UL508、CSA C22-2 No.14等标准。IDEC公司提供详尽的技术支持和售后服务,包括产品的安装指导、维护指南和故障排查等服务,确保用户能够充分发挥产品的功能并延长使用寿命。

    常见问题与解决方案


    - 问题一:如何确保开关的电气连接稳固?
    解决方案:请严格按照手册中推荐的端子扭矩紧固开关,避免过度拧紧或不足,以确保良好的电连接和机械稳定性。

    - 问题二:开关在高振动环境下容易出现误操作,怎么办?
    解决方案:安装时应使用IDEC推荐的安全锁扣,可以有效防止误操作。

    总结和推荐


    IDEC的HW系列开关以其卓越的工程设计、多功能性以及广泛的应用领域,使其成为市场上的佼佼者。其优异的电气和机械特性,结合广泛的认可标准,使其非常适合于各种工业应用场合。强烈推荐给需要高性能开关产品的工程师和技术人员。

HW1S-2TF20参数

参数
转档方式 -
触点时间 -
引脚数量 -
每层极数 -
开关功能 Off-On
开关配置 DPST-NO
最大交流触点电压 110V
最大直流触点电压 24V
长*宽*高 29.4mm(长度)*89.5mm(高度)
安装方式 螺纹安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

HW1S-2TF20厂商介绍

IDEC公司是一家全球领先的工业自动化控制产品制造商,成立于1945年,总部位于日本。公司专注于为工业自动化领域提供全面的解决方案,包括控制产品、测量和安全产品、以及网络和通信产品。

IDEC的产品主要分为以下几类:
1. 控制产品:包括PLC(可编程逻辑控制器)、HMI(人机界面)、触摸屏等。
2. 测量和安全产品:如传感器、计数器、定时器、安全光幕等。
3. 网络和通信产品:涉及以太网、串行通信、无线通信等。

IDEC的产品广泛应用于各种工业领域,如汽车制造、食品加工、包装、能源、水处理等,帮助企业实现自动化、智能化生产。

IDEC的优势在于:
1. 高品质:产品经过严格的质量控制,确保可靠性和耐用性。
2. 创新技术:不断研发新技术,满足市场对高性能自动化产品的需求。
3. 全球服务网络:在全球范围内提供技术支持和售后服务,确保客户满意度。
4. 定制解决方案:根据客户需求提供定制化的自动化解决方案,提高生产效率和降低成本。

HW1S-2TF20数据手册

厂牌 PDF简要描述 下载
IDEC 旋转开关 IDEC HW1S-2TF20 HW1S-2TF20数据手册
