T3DSO2354HD

产品分类: 通用示波器
厂牌: TELEDYNE LECROY
产品描述:
供应商型号: 940-T3DSO2354HD
供应商: Mouser
标准整包数: 1

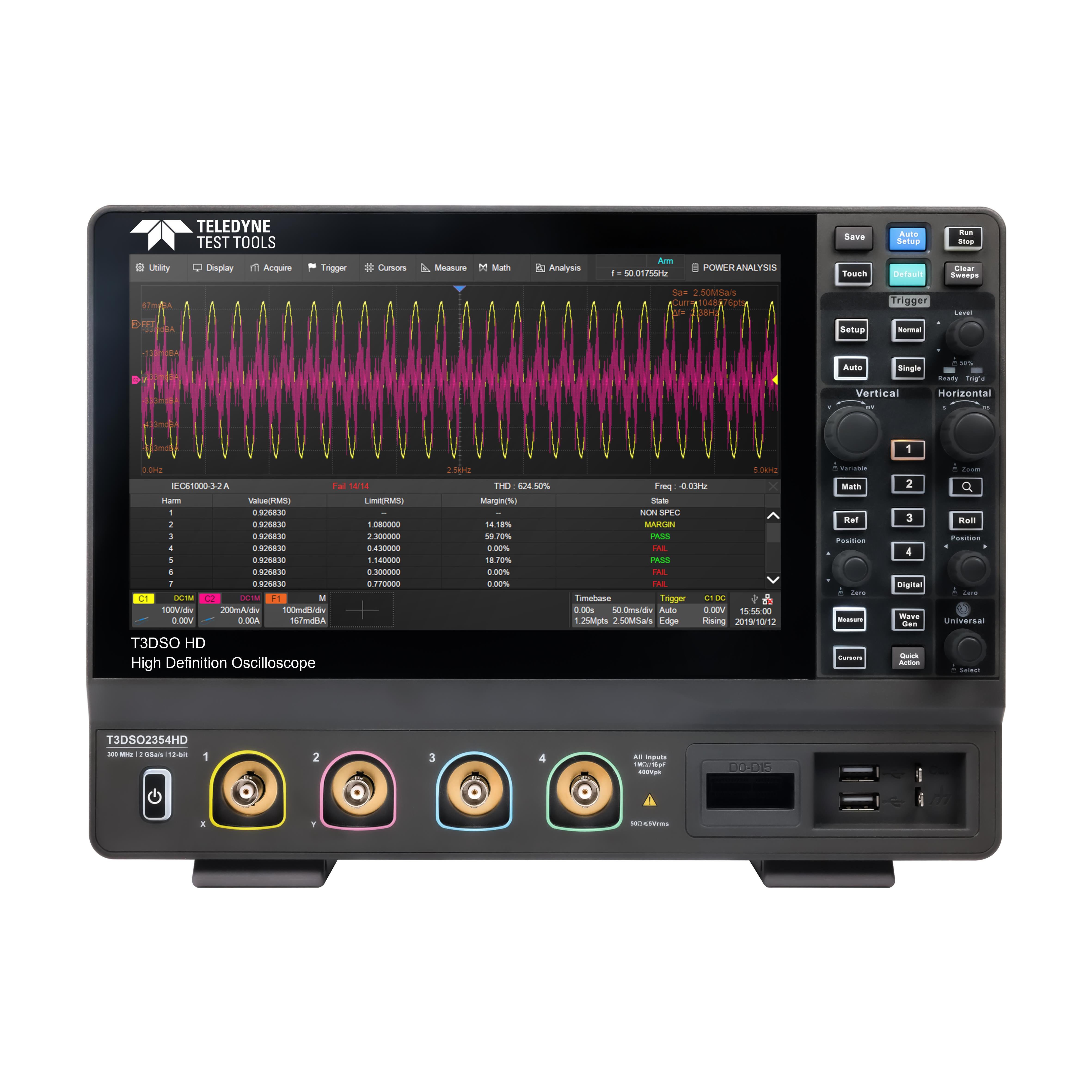

TELEDYNE LECROY 通用示波器 T3DSO2354HD

T3DSO2354HD概述

    T3DSO2000HD 数字示波器

    产品简介


    T3DSO2000HD 系列数字示波器采用了最新的技术,具备高分辨率和强大的调试工具。该系列提供 100 MHz 至 350 MHz 的带宽选择,配备有 12 位模数转换器(ADC)和先进的触发系统,适用于信号调试和复杂电路分析。该系列示波器广泛应用于汽车、航空航天、通信以及电子制造等领域。

    技术参数


    - 带宽: 100 MHz 至 350 MHz
    - 采样率: 最大 2 GSa/s(交织模式),1 GSa/s(非交织模式)
    - 存储深度: 最大 200 Mpts/通道(交织模式),100 Mpts/通道(非交织模式)
    - 波形更新速率: 正常模式高达 100,000 wfm/s,序列模式高达 500,000 wfm/s
    - 触发类型: 边缘、斜率、脉冲宽度、窗口、短暂、间隔、丢失、模式、视频、限定、第 N 个边沿、建立/保持时间、延迟、串行触发
    - 输入耦合: 直流、交流、接地
    - 探头衰减: 1X、10X、100X,自定义
    - 接口: USB 主机 x3、USB 设备、10 M/100 M 以太网、外部触发、辅助输出(通过/失败、触发输出)

    产品特点和优势


    - 高分辨率: 12 位模数转换器,确保波形细节丰富且噪声低。
    - 长捕获能力: 100 Mpts/通道,通过交错可达到 200 Mpts。
    - 丰富的数学和测量功能: 支持 9 种基本数学函数和 50 多种自动测量参数。
    - 内置网络服务器: 支持远程控制和数据保存。
    - 历史记录功能: 可记录最多 80,000 帧波形,便于回放和分析。
    - 多协议解码: 支持多种串行总线协议的触发和解码,如 I²C、SPI、UART 等。

    应用案例和使用建议


    - 汽车电子测试: 在汽车电子测试中,可以使用 T3DSO2000HD 进行 CAN 和 LIN 协议的触发和解码,实时监控汽车电子系统的性能。
    - 电源设计: 在电源设计中,使用内置的功率分析功能来提高测量效率,分析开关电源和功率器件的设计。

    兼容性和支持


    - 兼容性: T3DSO2000HD 系列示波器与其他标准探头兼容,支持多种接口,如 USB 主机、USB 设备、以太网等。
    - 支持服务: Teledyne Test Tools 提供远程技术支持和固件升级服务,确保用户的最佳使用体验。

    常见问题与解决方案


    - Q: 如何正确设置触发条件?
    - A: 参考手册中的触发设置部分,选择合适的触发源、模式和阈值设置,确保触发事件的准确性。
    - Q: 如何进行多通道同步测量?
    - A: 在示波器中启用多通道同步功能,并确保所有通道的探头连接正确且一致。

    总结和推荐


    T3DSO2000HD 系列数字示波器凭借其高分辨率、多功能性和强大的调试工具,在众多应用领域表现出色。无论是在研发阶段还是生产线上,它都能为用户提供准确、可靠的信号分析结果。我们强烈推荐使用 T3DSO2000HD 系列数字示波器来进行各类复杂的信号调试和分析任务。

T3DSO2354HD参数

参数
包装方式 盒装

T3DSO2354HD厂商介绍

Teledyne LeCroy是一家全球领先的电子测试和测量设备制造商,专注于高速数字电子领域的创新解决方案。公司的产品线涵盖了示波器、协议分析器、信号发生器、频谱分析器等多种测试测量仪器,广泛应用于通信、半导体、****、汽车电子、消费电子等多个领域。

Teledyne LeCroy的产品分类主要包括:
1. 示波器:提供从基础到高端的示波器,满足不同层次的测试需求。
2. 协议分析器:支持多种通信协议的分析,如以太网、USB、HDMI等。
3. 信号发生器:提供模拟和数字信号发生器,用于信号模拟和测试。
4. 频谱分析器:用于射频和微波信号的测量和分析。

Teledyne LeCroy的优势在于:
1. 高性能:产品具有高采样率、高带宽和高分辨率,确保精确测量。
2. 创新技术:不断研发新技术,如高速数据采集、实时分析等。
3. 广泛的应用支持:产品支持多种通信协议和标准,满足不同行业的测试需求。
4. 客户服务:提供全面的技术支持和售后服务,帮助客户解决测试难题。

T3DSO2354HD数据手册

厂牌 PDF简要描述 下载
TELEDYNE LECROY 通用示波器 TELEDYNE LECROY T3DSO2354HD T3DSO2354HD数据手册

T3DSO2354HD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6436.5 ¥ 54388.425
库存: 3
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 54388.42
直接购买
加入购物车
