PP026-1

产品分类: 通用示波器
厂牌: TELEDYNE LECROY
产品描述:
供应商型号: 940-PP026-1
供应商: Mouser
标准整包数: 1

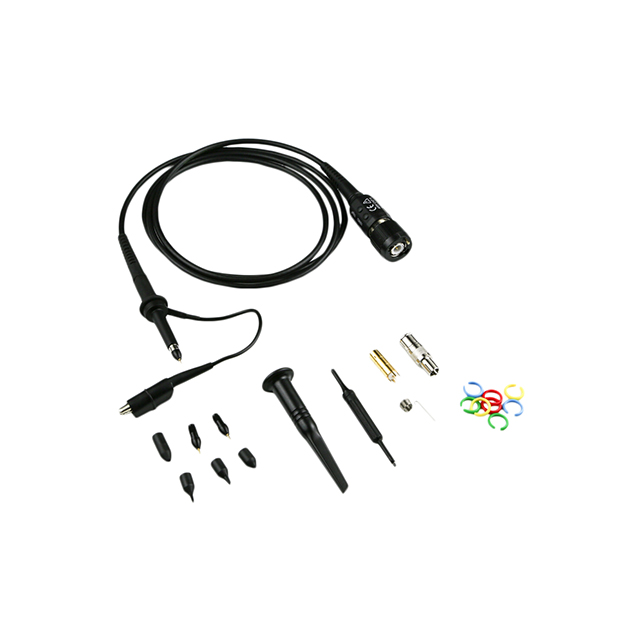

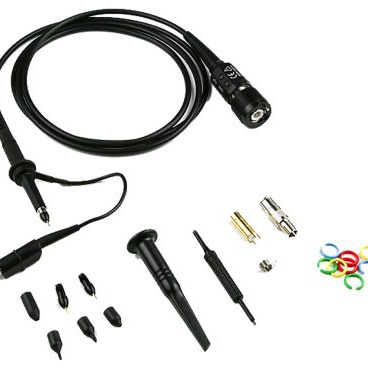

TELEDYNE LECROY 通用示波器 PP026-1

PP026-1概述

    PP026 Passive Probe:电子元器件的产品技术手册解析

    产品简介


    PP026是一款高阻抗电压探头,专为通用示波器设计并校准,适用于输入阻抗为1MΩ的仪器。该探头能够补偿用于具有10到20皮法电容的设备。它与能够自动检测探头衰减并相应调整读数的示波器兼容。

    技术参数


    | 参数 | 规格 |

    | 型号 | PP026 |
    | 衰减比 | 10:1 ± 1% |
    | 输入阻抗 | 10MΩ |
    | 频带宽度 | 500 MHz |
    | 上升时间 | 700 ps |
    | 长度 | 1.3 m |
    | 补偿范围 | 10 - 20 pF |
    | 最大输入电压 | 500 Vrms |
    | 过压能力 | 1500 V |
    | 测量类别 | CAT II: 400 Vrms |
    | 污染等级 | 污染等级2 |
    | 工作海拔高度 | 高达3000米 |
    | 最大工作温度 | 0°C 至 +50°C |
    | 湿度范围 | 5% 至 95% RH (10至30°C)
    5% 至 75% RH (30至40°C)
    5% 至 50% RH (高于40°C) |

    产品特点和优势


    - 高阻抗:能够减少对被测电路的影响,确保测量结果的准确性。
    - 10:1衰减比:适用于不同幅值的电压信号测量,且误差在±1%以内。
    - 宽频带:频率响应高达500MHz,适合多种复杂信号的测试。
    - 兼容性强:能与支持自动探测衰减比例的示波器兼容,方便使用。
    - 高安全性:符合国际安全标准(如IEC/EN 61010-031),保证操作人员的安全。
    - 环境适应性:能够在0°C到+50°C的工作温度范围内稳定工作。

    应用案例和使用建议


    PP026被动探针适用于电子工程师进行电压信号测试和分析。在实际使用中,应遵循电压与频率降额曲线的规定,确保测量的准确性和系统的安全性。此外,在补偿过程中,应按照手册指示正确调整低频和高频补偿,以确保探头与示波器输入电容匹配。

    兼容性和支持


    PP026兼容所有具有自动识别衰减功能的示波器。制造商提供了详细的维修和支持服务,以确保产品在出现故障时能够得到及时处理。建议用户在发现任何潜在损坏时立即停止使用,并联系专业人员进行检查和维修。

    常见问题与解决方案


    - 问题:如果测量结果不稳定,应该如何处理?
    - 解决方案:检查探头是否已正确补偿,并根据手动指南重新调整补偿。
    - 问题:在极端温度下测量结果不准确,该如何处理?
    - 解决方案:确保探头在0°C至+50°C的温度范围内使用,超出此范围可能导致测量误差。

    总结和推荐


    综上所述,PP026被动探针是一款设计精良、性能稳定的测试工具,适用于广泛的电压信号测量场合。其高阻抗、宽频带及高精度的特点使其在市场上具备较高的竞争力。然而,为了获得最佳测量效果,用户应严格按照使用说明进行操作,并定期检查和维护设备。总体而言,我们强烈推荐该产品给需要高精度电压信号测试的专业人士。

PP026-1参数

参数
零件状态 在售
包装方式 袋装

PP026-1厂商介绍

Teledyne LeCroy是一家全球领先的电子测试和测量设备制造商,专注于高速数字电子领域的创新解决方案。公司的产品线涵盖了示波器、协议分析器、信号发生器、频谱分析器等多种测试测量仪器,广泛应用于通信、半导体、****、汽车电子、消费电子等多个领域。

Teledyne LeCroy的产品分类主要包括:
1. 示波器:提供从基础到高端的示波器,满足不同层次的测试需求。
2. 协议分析器:支持多种通信协议的分析,如以太网、USB、HDMI等。
3. 信号发生器:提供模拟和数字信号发生器,用于信号模拟和测试。
4. 频谱分析器:用于射频和微波信号的测量和分析。

Teledyne LeCroy的优势在于:
1. 高性能:产品具有高采样率、高带宽和高分辨率,确保精确测量。
2. 创新技术:不断研发新技术,如高速数据采集、实时分析等。
3. 广泛的应用支持:产品支持多种通信协议和标准,满足不同行业的测试需求。
4. 客户服务:提供全面的技术支持和售后服务,帮助客户解决测试难题。

PP026-1数据手册

厂牌 PDF简要描述 下载
TELEDYNE LECROY 通用示波器 TELEDYNE LECROY PP026-1 PP026-1数据手册

PP026-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 405 ¥ 3422.25
库存: 24
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3422.25
