HVD3106A-NOACC

产品分类: 通用示波器
厂牌: TELEDYNE LECROY
产品描述:
供应商型号: SG-HVD3106A-NOACC
供应商: 国内现货
标准整包数: 1

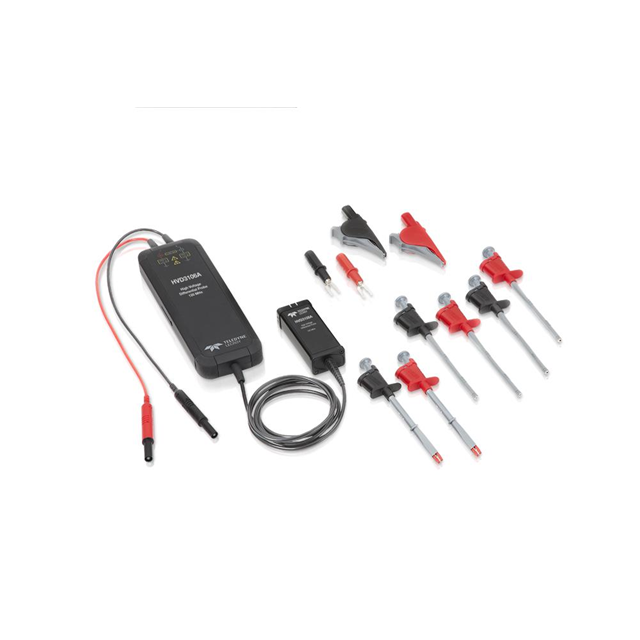

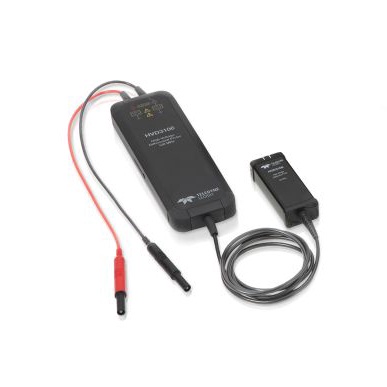

TELEDYNE LECROY 通用示波器 HVD3106A-NOACC

HVD3106A-NOACC概述

    高压差分探头技术手册

    产品简介


    高压差分探头(HVD3000A系列) 是专为测量复杂、高共模功率电子环境中的电压而设计的工具。这些探头旨在简化高电压浮动测量过程,提供安全、精确的测量能力。它们广泛应用于电源转换、太阳能光伏系统及各类高压电气设备中,特别适用于需要处理极高共模电压的应用场合。

    技术参数


    | 参数 | 描述 |

    | 带宽 | 25 MHz 至 120 MHz |
    | 上升时间(10%-90%) | 14 ns 至 4.3 ns |
    | 差分电压范围(高衰减) | 1500 V 至 7000 V (DC + 峰值 AC) |
    | 共模电压范围 | ±1500 V 至 ±7600 V (DC + 峰值 AC) |
    | 最大输入电压 | ±1500 Vpk 至 ±7600 Vpk |
    | 最大安全输入电压 | 1000 Vrms CAT III 至 8485 V (DC + 峰值 AC) CAT I |
    | 灵敏度 | 100 mV/div 至 5000 mV/div (100x, 50x, 1000x, 500x) |
    | 增益精度 | 1% (低频段保证) |
    | 斜率 | 100 V/ns 至 1000 V/ns |
    | 衰减 | 100x/1000x 或 50x/500x 或 200x/2000x |
    | 输入阻抗 | 10 MΩ || 2.5 pF (输入间) 或 5 MΩ || 5.0 pF (单个输入至接地) |
    | 输入耦合 | 直流 (仅限直流) |
    | 输出耦合 | 交流或直流耦合 |
    | 输出阻抗 | 1 MΩ |

    产品特点和优势


    - 多种安全等级:1 kV、2 kV、6 kV CAT 安全等级型号
    - 宽广的共模抑制比 (CMRR):在较宽的频率范围内表现优异
    - 精确的增益精度:1% 增益精度
    - 高偏移能力:在高低衰减下均表现出色
    - 双模式耦合:交流和直流耦合模式
    - 自动标定接口:ProBus 接口支持自动标定和通信
    - 自动校准与断开开关:提供测量精度
    - 宽泛的适用性:广泛兼容各类示波器

    应用案例和使用建议


    这些探头可用于多种应用场景,例如:
    - 120/240 V 开关电源:成本效益高的解决方案适用于宽电压信号探测。
    - 三相电气装置:600 V 和 5 kV 类别设备均可涵盖。
    - 太阳能光伏逆变器:适合测量高达 1500 Vdc 的直流电压。
    - 高压直流-直流转换器:适用于高电压和高频信号的精确测量。
    使用建议:
    - 使用高精度模式以确保更准确的测量结果。
    - 结合 ProBus 接口的优势,确保信号传输的安全性和准确性。
    - 在实际测量过程中,根据需求选择合适的衰减档位以达到最佳效果。

    兼容性和支持


    - 兼容性:该系列探头广泛兼容各类示波器,尤其与 HDO 系列示波器配合使用时表现出色。
    - 支持和服务:保修期内免费维修,且提供长期 7 年支持。可免费升级到最新软件版本。

    常见问题与解决方案


    - 问题:如何确保探头的测量精度?
    - 解答:建议定期进行自动校准,并根据实际测量情况选择合适衰减档位。
    - 问题:探头的最大安全输入电压是多少?
    - 解答:不同型号具有不同的安全输入电压,例如 HVD3605A 型号的最大安全输入电压为 8485 V (DC + 峰值 AC)。
    - 问题:探头的共模抑制比(CMRR)如何?
    - 解答:HVD3000A 系列具有优异的 CMRR,在整个频率范围内均有出色表现。

    总结和推荐


    综述:HVD3000A 系列高压差分探头在精度、适用范围和安全性能方面表现出色。这些探头具备卓越的共模抑制能力和精确的测量精度,适合于各种高压电力电子环境的应用。
    推荐:强烈推荐用于高精度电压测量和复杂高压电力电子系统的检测与调试。如果您需要高效、可靠且精确的测量工具,这些高压差分探头是您的理想选择。

HVD3106A-NOACC参数

参数
零件状态 在售
包装方式 盒装

HVD3106A-NOACC厂商介绍

Teledyne LeCroy是一家全球领先的电子测试和测量设备制造商,专注于高速数字电子领域的创新解决方案。公司的产品线涵盖了示波器、协议分析器、信号发生器、频谱分析器等多种测试测量仪器,广泛应用于通信、半导体、****、汽车电子、消费电子等多个领域。

Teledyne LeCroy的产品分类主要包括:
1. 示波器:提供从基础到高端的示波器,满足不同层次的测试需求。
2. 协议分析器:支持多种通信协议的分析,如以太网、USB、HDMI等。
3. 信号发生器:提供模拟和数字信号发生器,用于信号模拟和测试。
4. 频谱分析器:用于射频和微波信号的测量和分析。

Teledyne LeCroy的优势在于:
1. 高性能:产品具有高采样率、高带宽和高分辨率,确保精确测量。
2. 创新技术:不断研发新技术,如高速数据采集、实时分析等。
3. 广泛的应用支持:产品支持多种通信协议和标准,满足不同行业的测试需求。
4. 客户服务:提供全面的技术支持和售后服务,帮助客户解决测试难题。

HVD3106A-NOACC数据手册

厂牌 PDF简要描述 下载
TELEDYNE LECROY 通用示波器 TELEDYNE LECROY HVD3106A-NOACC HVD3106A-NOACC数据手册

HVD3106A-NOACC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 19219.27
库存: 100
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 19219.27
