T3DSO4108L-HD

产品分类: 通用示波器
厂牌: TELEDYNE LECROY
产品描述:
供应商型号: 142262
供应商: 海外现货
标准整包数: 1
TELEDYNE LECROY 通用示波器 T3DSO4108L-HD

T3DSO4108L-HD概述

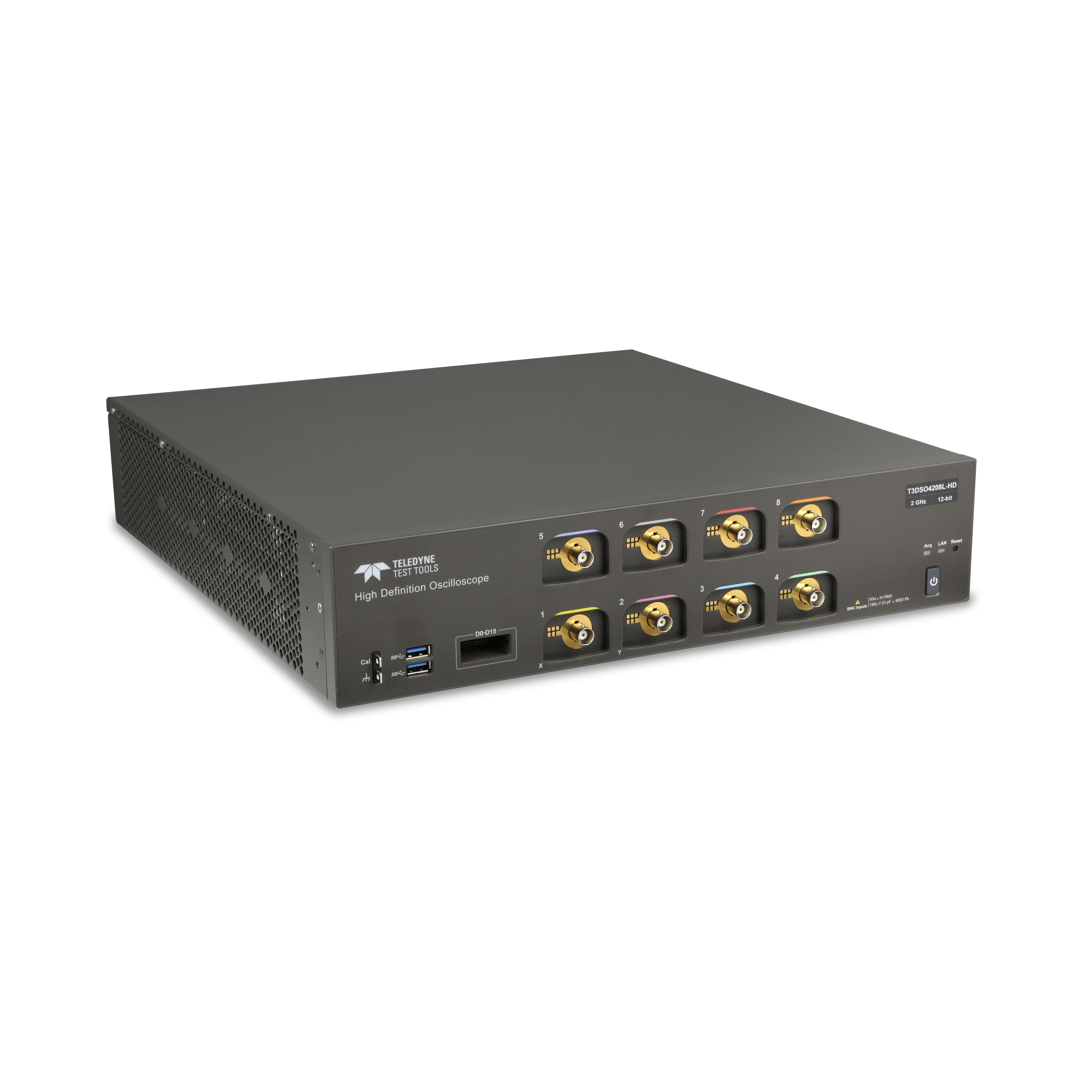

    T3DSO4000L-HD 高性能低轮廓示波器

    产品简介


    T3DSO4000L-HD 是一款高性能低轮廓示波器,适用于自动化测试应用。这款示波器提供4通道(1U高)和8通道(2U高)两种型号,模拟带宽可选范围为500 MHz至2 GHz。12位高分辨率ADC和低噪声前端使其成为广泛测量应用的理想选择。

    技术参数


    - 带宽: 500 MHz, 1 GHz, 2 GHz
    - 采样率: 每通道最高10 GSa/s
    - 内存深度: 每通道最多500 Mpts
    - 垂直分辨率: 12位
    - 触发类型: 边缘触发、斜坡触发、脉冲宽度触发、窗口触发、区间触发等
    - 串行触发和解码: 支持I2C、SPI、UART、CAN、LIN等协议
    - 测量参数: 支持50多种参数,包括统计、直方图、趋势和跟踪
    - 数学功能: 支持4条数学迹线,包含FFT、加减乘除等运算
    - 数字通道: 可选16通道,最高采样率为1 GSa/s,记录长度可达50 Mpts
    - 接口: 包括4个USB主机端口、USB设备端口(USBTMC)、1000M LAN、HDMI、微SD卡等

    产品特点和优势


    1. 低轮廓设计: 节省机架空间,特别适合自动化测试应用。
    2. 高分辨率: 12位ADC结合低噪声前端,确保出色的信号表现。
    3. 强大的连接性: 内置Web服务器支持远程控制,可通过标准的1000M LAN进行SCPI命令控制。
    4. 多功能数据分析: 包含电源分析、眼图分析等标准应用。
    5. 串行总线直接调试: 不额外收费,内置I2C、SPI、UART等多种协议解码。
    6. 高速数据采集: 通过LAN端口实现非常快速的数据采集。
    7. 高级触发功能: 支持多种触发模式,便于捕获复杂事件。

    应用案例和使用建议


    1. 自动化测试: 在生产线中对电子组件进行高精度检测,确保产品质量。
    2. 汽车电子: 在研发阶段验证车载网络系统的稳定性,如CAN、LIN等协议。
    3. 通信设备: 分析各种通信信号,保证传输质量和稳定性。
    4. 使用建议: 对于需要高动态范围信号测量的应用,可优先考虑该示波器。同时,利用其丰富的接口和触发功能,提高测试效率。

    兼容性和支持


    - 兼容性: 支持SCPI命令,通过1000M LAN接口与SCPI协议交互,同时兼容VXI-11/Telnet/Socket协议。
    - 支持和维护: 提供详尽的技术文档和支持服务,确保用户在使用过程中获得必要的帮助。

    常见问题与解决方案


    1. 采样率不一致: 确认所有连接正确且无损坏。
    2. 触发失败: 检查触发条件设置是否准确。
    3. 数据丢失: 增加内存深度以减少数据丢失。
    4. 界面响应慢: 关闭不必要的软件应用,释放系统资源。

    总结和推荐


    T3DSO4000L-HD 高性能低轮廓示波器以其出色的技术参数和多功能特性,在自动化测试、通信和汽车电子等领域表现出色。低噪声性能和高分辨率使得它在高动态范围信号测量方面尤为突出。同时,其丰富的接口和高级触发功能,使其实现高效测试和数据分析。因此,强烈推荐用于需要高精度和多功能测量的应用场景。

T3DSO4108L-HD参数

参数
包装方式 盒装

T3DSO4108L-HD厂商介绍

Teledyne LeCroy是一家全球领先的电子测试和测量设备制造商,专注于高速数字电子领域的创新解决方案。公司的产品线涵盖了示波器、协议分析器、信号发生器、频谱分析器等多种测试测量仪器,广泛应用于通信、半导体、****、汽车电子、消费电子等多个领域。

Teledyne LeCroy的产品分类主要包括:
1. 示波器:提供从基础到高端的示波器,满足不同层次的测试需求。
2. 协议分析器:支持多种通信协议的分析,如以太网、USB、HDMI等。
3. 信号发生器:提供模拟和数字信号发生器,用于信号模拟和测试。
4. 频谱分析器:用于射频和微波信号的测量和分析。

Teledyne LeCroy的优势在于:
1. 高性能:产品具有高采样率、高带宽和高分辨率,确保精确测量。
2. 创新技术:不断研发新技术,如高速数据采集、实时分析等。
3. 广泛的应用支持:产品支持多种通信协议和标准,满足不同行业的测试需求。
4. 客户服务:提供全面的技术支持和售后服务,帮助客户解决测试难题。

T3DSO4108L-HD数据手册

厂牌 PDF简要描述 下载
TELEDYNE LECROY 通用示波器 TELEDYNE LECROY T3DSO4108L-HD T3DSO4108L-HD数据手册
