3-582118-2

产品分类: 通用示波器
厂牌: TE CONNECTIVITY
产品描述: Conn Test Probe RCP 2 POS Solder RA Thru-Hole 1 Port
供应商型号: N-3-582118-2
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 通用示波器 3-582118-2

3-582118-2概述


    产品简介

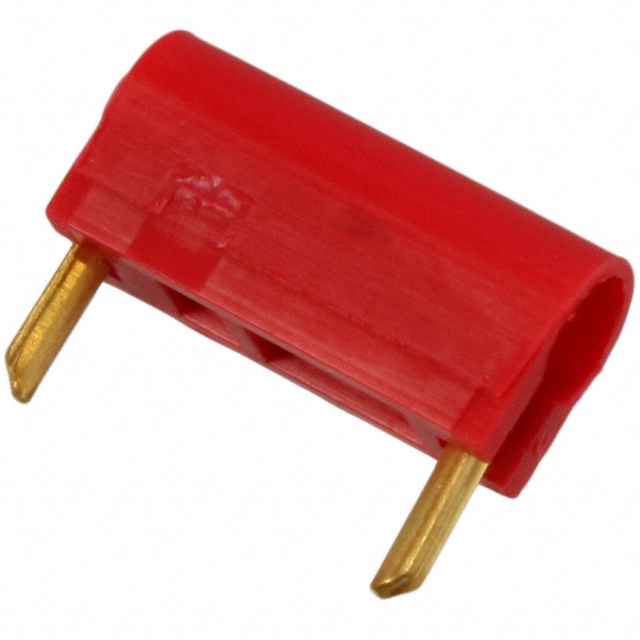

    本篇技术手册详细介绍了型号为3-582118-2的金涂层测试探头插座(Test Probe Receptacles)。这种探头插座主要用于电缆与印刷电路板之间的连接。其主要功能是在电子设备中提供稳定的信号传输和电源供应接口。产品广泛应用于通信、工业自动化、医疗设备及汽车电子等领域,能够满足各种复杂环境下对高性能连接的需求。

    技术参数


    以下是该产品的关键技术规格:
    - 接触区域电镀材料:金
    - 端子安装方式:直插式(板载)
    - 位置数量:1个
    - 接触基材:黄铜
    - 额定电流:最大4.75A
    - 从PCB的轮廓高度:5.84mm [0.23in]
    - 操作温度范围:-55°C至85°C [-67°F至185°F]

    产品特点和优势


    该款测试探头插座具备以下特点:
    1. 高导电性:采用金电镀工艺,保证了良好的电连接质量。
    2. 稳定性强:能够在广泛的温度范围内稳定工作,适应多种恶劣条件。
    3. 紧凑设计:从PCB的轮廓高度仅为5.84mm,适合空间受限的设计。
    4. 安全性:通过多项环保合规认证,如欧盟RoHS、ELV及REACH指令。

    应用案例和使用建议


    应用案例
    该探头插座广泛用于测试设备、诊断仪器和实验室设备中。例如,在制造和维修过程中,可作为可靠的连接接口来确保测试数据的准确性。
    使用建议
    - 在安装时,请确保插座垂直插入PCB以保证良好的接触。
    - 建议在使用前检查插座表面是否有划痕或损伤,避免影响电连接效果。
    - 定期进行清洁和维护,防止氧化和灰尘污染。

    兼容性和支持


    兼容性
    该型号与以下部件兼容:
    - TE Part # 3-582118-6
    - TE Part # 3-582118-4
    - TE Part # 3-582118-0
    - TE Part # 6-582118-9
    支持
    如果您需要技术支持或遇到任何问题,可以通过电话+1 800 522 6752联系厂商。

    常见问题与解决方案


    1. 问题:如何正确清洁探头插座?
    - 解答:可以使用无水酒精棉球轻轻擦拭插座表面,然后用压缩空气吹干。
    2. 问题:探头插座损坏怎么办?
    - 解答:若出现物理损坏,建议更换新的插座;若电连接不良,可尝试重新焊接或清洁接触面。
    3. 问题:探头插座能否承受多次插拔?
    - 解答:根据设计标准,该探头插座能够承受至少数百次插拔,但具体次数取决于使用条件。

    总结和推荐


    总体来看,型号3-582118-2的金涂层测试探头插座是一款性能稳定、易于安装且广泛兼容的产品。其独特的金电镀工艺和紧凑设计使其在多种应用场景中表现出色。强烈推荐给需要高可靠性连接接口的用户和工程师。
    如果您正在寻找一款适用于各种环境条件下的高品质测试探头插座,这款产品无疑是您的最佳选择。

3-582118-2参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 散装,袋装

3-582118-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-582118-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通用示波器 TE CONNECTIVITY 3-582118-2 3-582118-2数据手册

3-582118-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
