411-001

产品分类: 通用示波器
厂牌: DIGILENT
产品描述: Digilent 模拟示波器, Analog Discovery Pro ADP5250系列, 100MHz带宽
供应商型号: 2414277
供应商: 海外现货
标准整包数: 1

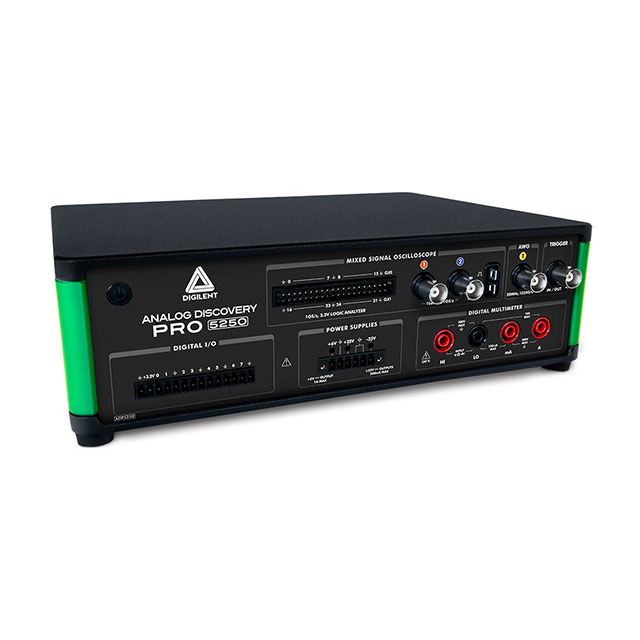

DIGILENT 通用示波器 411-001

411-001概述

    Analog Discovery Pro 5000 Series 技术手册解析

    产品简介


    Analog Discovery Pro 5000 系列是由 Digilent 公司设计的高级多功能电子测量工具,涵盖了从示波器、函数发生器到电源和数字万用表等多方面功能。这款设备特别适用于工程师、研究人员及教育工作者,因为它集多种功能于一体,能够帮助用户在多个测试环境中进行高效测试和调试。

    技术参数


    Analog Discovery Pro 5000 系列的技术参数如下:
    - 模拟输入通道:
    - ADP5250:2个单端输入通道,最高带宽100MHz,采样率1GS/s。
    - ADP5470:4个单端输入通道,最高带宽350MHz,采样率1.5GS/s。
    - ADP5490:4个单端输入通道,最高带宽500MHz,采样率2GS/s。

    - 模拟输出通道:
    - 单通道,14位分辨率,输出范围为±12V。
    - ADP5250 和 ADP5470:20MHz 带宽,最高采样率125MS/s。
    - ADP5490:40MHz 带宽,最高采样率200MS/s。
    - 逻辑分析仪:
    - 34个数字输入通道,采样率可达1GS/s。

    - 电源:
    - 三个可编程电源,提供0V到6V、0V到25V 和 0V到-25V 的电压输出。
    - 数字万用表:
    - 支持 CAT II 测量,可用于测量电压、电流、电阻等。

    产品特点和优势


    Analog Discovery Pro 5000 系列集成了多种先进功能,如宽泛的带宽(最高达500MHz)和高采样率(最高2GS/s),使其能够胜任复杂的信号分析任务。它还配备了多种工具,如示波器、函数发生器和逻辑分析仪,使得单一设备能够在多种测试环境中发挥重要作用。其可编程电源进一步增强了其多功能性,支持多种电压范围以满足不同电路需求。

    应用案例和使用建议


    Analog Discovery Pro 5000 系列广泛应用于电子工程、科研和教学等领域。例如,在开发新电路时,它可以用于测试信号完整性,通过调整不同的信号参数来验证设计的正确性。在教育领域,它可以用于教学学生如何使用示波器和其他测试工具,从而提高他们的实践技能。
    对于实际使用,建议用户在测试前对设备进行充分校准,确保测试结果的准确性。同时,充分利用其软件工具(如 WaveForms 软件),可以实现更复杂的数据处理和分析。

    兼容性和支持


    Analog Discovery Pro 5000 系列与多种第三方软件兼容,如 NI LabVIEW 和 Digilent 的 WaveForms SDK。这些软件工具支持用户编写自定义脚本和应用程序,极大地扩展了设备的功能。
    厂商提供了丰富的技术支持,包括详尽的文档和在线社区支持,帮助用户解决问题并最大化利用设备的潜力。

    常见问题与解决方案


    1. 问题:设备无法正常启动
    - 解决方案:检查电源连接是否牢固,确认所有电缆正确插入,并重启设备。
    2. 问题:示波器读数不稳定
    - 解决方案:调整触发设置,尝试不同的触发模式,或者检查信号线是否有干扰。
    3. 问题:数字通道读数不准确
    - 解决方案:调整数字通道的电压阈值设置,确保信号电平在有效范围内。

    总结和推荐


    总体而言,Analog Discovery Pro 5000 系列是一款功能强大的多功能电子测试设备,尤其适合需要多种测试工具的高级用户。其集成的多种功能和广泛的兼容性使其成为市场上的一款优秀产品。强烈推荐给那些需要高性能、多功能测试工具的专业人士。

411-001参数

参数
零件状态 在售
包装方式 盒装

411-001厂商介绍

DIGILENT公司是一家全球领先的电子设计自动化(EDA)工具和硬件平台供应商,专注于为教育和工业市场提供创新的解决方案。公司总部位于美国华盛顿州,拥有一支由经验丰富的工程师和教育专家组成的团队。

DIGILENT主营产品主要分为以下几类:
1. 开发板:包括基于FPGA和SoC的开发板,如Nexys系列、Basys系列等,广泛应用于电子设计、原型开发和教学。
2. 软件工具:提供Vivado、PYNQ等设计软件,支持用户进行硬件设计和软件开发。
3. 教育套件:针对不同层次的教育需求,提供从基础到高级的电子设计和编程套件。

DIGILENT的优势在于:
1. 创新性:公司不断推出新的产品和技术,以满足市场和教育需求的变化。
2. 易用性:产品和工具设计简洁直观,易于上手,特别适合教育和初学者。
3. 可扩展性:开发板和套件具有良好的可扩展性,可以根据项目需求进行定制和扩展。
4. 社区支持:DIGILENT拥有活跃的在线社区,提供丰富的教程、案例和技术支持,帮助用户解决问题和分享经验。

411-001数据手册

厂牌 PDF简要描述 下载
DIGILENT 通用示波器 DIGILENT 411-001 411-001数据手册

411-001封装设计

查看详情并下载
Symbol
Footprint
3D Model
