471-041

产品分类: 通用示波器
厂牌: DIGILENT
产品描述: 模拟示波器, Analog Discovery Pro 3000 (ADP3240)系列, 55MHz带宽
供应商型号: 1286-471-041-ND
供应商: Digi-Key
标准整包数: 1

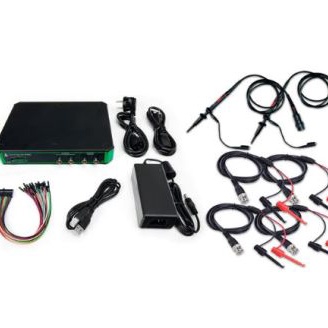

DIGILENT 通用示波器 471-041

471-041概述


    产品简介

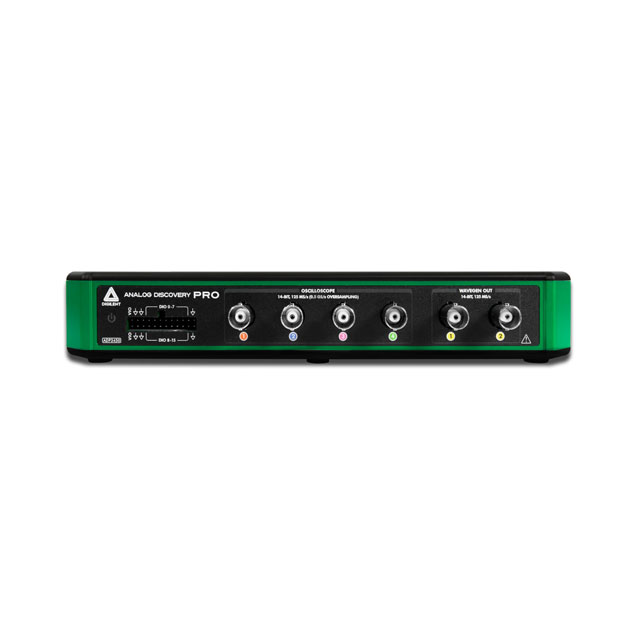

    Analog Discovery Pro 3250系列
    Analog Discovery Pro 3250是一款混合信号示波器,结合了模拟和数字仪器的功能。它适用于专业级的家庭电子测试平台,可为工程师提供便捷且高效的设计和验证工具。该产品在多种应用场景中表现出色,如电路设计、系统验证和故障诊断等。

    技术参数


    - 模拟输入
    - 输入通道:2个单端通道(前后面板BNC连接器)
    - 模拟带宽:55+ MHz(3dB)
    - 噪声限制硬件带宽滤波器:20 MHz(可启停)
    - 分辨率:14位(16位通过过采样)
    - 输入范围:±25 V(差分±50 V)
    - 最大采样率:0.5 GS/s(过采样启用时),默认100 MS/s
    - 耦合方式:交流或直流
    - 输入缓冲大小:记录模式下总128 MS,重复/移动/屏幕模式下每通道32 k+样本
    - 输入保护:±50 V
    - 模拟输出
    - 输出通道:2个任意波形发生器通道(前后面板BNC连接器)
    - 分辨率:14位
    - AC幅度(最大):±5 V
    - 模拟带宽:15 MHz(3dB)
    - 最大采样率:125 MS/s
    - 数字输入输出
    - 通道数:16个
    - 输入逻辑标准:LVCMOS(1.2 V至3.3 V,5 V容限)
    - 输出逻辑标准:LVCMOS(1.2 V至3.3 V,8 mA)
    - 最大采样率:125 MS/s
    - 逻辑分析仪缓冲内存:记录模式下总64 MS,重复/移动/屏幕模式下每通道32 k+
    - 数字电源供应
    - 一个电源,两个接入点
    - 电压范围:1.2 V至3.3 V
    - 输出电流:300 mA
    - 触发模式
    - 触发源:示波器模拟通道、函数发生器启动、数字I/O线、外部触发、手动触发按钮
    - 触发模式:无、自动、手动(强制触发)、单次
    - 模拟触发:边沿、脉冲、过渡、条件、电平、滞后、保持
    - 数字触发:边沿、电平、模式、毛刺、协议
    - 连接性
    - 设备到计算机:USB或以太网连接(Linux或标准模式)
    - 高速USB 2.0端口:4个(在Linux模式下启用)
    - 支持通过设置和测试的WiFi适配器(在Linux模式下)
    - 其他
    - 辅助电源
    - 尺寸:23.40 cm x 19.40 cm x 3.81 cm(9.2英寸 x 7.6英寸 x 1.5英寸)
    - 重量:450克

    产品特点和优势


    Analog Discovery Pro 3250的主要优势在于其多功能性与便携性。产品不仅提供了传统的示波器、信号发生器等功能,还引入了Linux模式,极大地增强了灵活性和远程控制能力。其高分辨率的模拟输入和输出以及强大的数字通道使其成为混合信号系统测试的理想选择。

    应用案例和使用建议


    应用案例
    - 电路设计与调试:利用其多种输入输出接口,可以在不同的电路节点进行测试和测量。
    - 系统验证与故障诊断:通过实时监测系统状态,迅速定位并解决问题。
    - 科研项目:对于需要大量数据采集的研究项目,可以使用其高速数据流传输功能。
    使用建议
    - 系统设置:确保正确配置各个触发源和连接,以便准确捕获信号。
    - 数据保存:合理规划存储空间,特别是在记录大量数据时,避免丢失关键信息。
    - 软件优化:使用WaveForms SDK编写自定义脚本,提高测试效率。

    兼容性和支持


    - 兼容性:Analog Discovery Pro 3250与LabVIEW等软件兼容,便于集成到现有系统中。
    - 支持:厂商提供详尽的技术文档和用户指南,帮助解决各类技术问题。

    常见问题与解决方案


    - 问题1:无法启动设备。
    - 解决方案:检查电源连接是否正常,尝试重新插拔USB线缆。

    - 问题2:数据传输速率低。
    - 解决方案:确认连接方式(USB或以太网)是否为最优,必要时更换更高速的网络设备。
    - 问题3:信号失真严重。
    - 解决方案:调整输入信号范围或使用适当的过滤器,确保信号质量。

    总结和推荐


    Analog Discovery Pro 3250以其卓越的功能集、高精度的数据处理能力和广泛的兼容性脱颖而出。它不仅适合专业级别的研发测试,也非常适用于教育和科研领域。推荐在需要复杂信号处理和测试的场合中使用此产品。

471-041参数

参数
零件状态 在售
包装方式 盒装

471-041厂商介绍

DIGILENT公司是一家全球领先的电子设计自动化(EDA)工具和硬件平台供应商,专注于为教育和工业市场提供创新的解决方案。公司总部位于美国华盛顿州,拥有一支由经验丰富的工程师和教育专家组成的团队。

DIGILENT主营产品主要分为以下几类:
1. 开发板:包括基于FPGA和SoC的开发板,如Nexys系列、Basys系列等,广泛应用于电子设计、原型开发和教学。
2. 软件工具:提供Vivado、PYNQ等设计软件,支持用户进行硬件设计和软件开发。
3. 教育套件:针对不同层次的教育需求,提供从基础到高级的电子设计和编程套件。

DIGILENT的优势在于:
1. 创新性:公司不断推出新的产品和技术,以满足市场和教育需求的变化。
2. 易用性:产品和工具设计简洁直观,易于上手,特别适合教育和初学者。
3. 可扩展性:开发板和套件具有良好的可扩展性,可以根据项目需求进行定制和扩展。
4. 社区支持:DIGILENT拥有活跃的在线社区,提供丰富的教程、案例和技术支持,帮助用户解决问题和分享经验。

471-041数据手册

厂牌 PDF简要描述 下载
DIGILENT 通用示波器 DIGILENT 471-041 471-041数据手册

471-041封装设计

查看详情并下载
Symbol
Footprint
3D Model
