410-417

产品分类: 通用示波器
厂牌: DIGILENT
产品描述:
供应商型号: 4353595
供应商: 海外现货
标准整包数: 1
DIGILENT 通用示波器 410-417

410-417概述

    文章:Analog Discovery Pro (ADP2230) 技术手册解读



    1. 产品简介

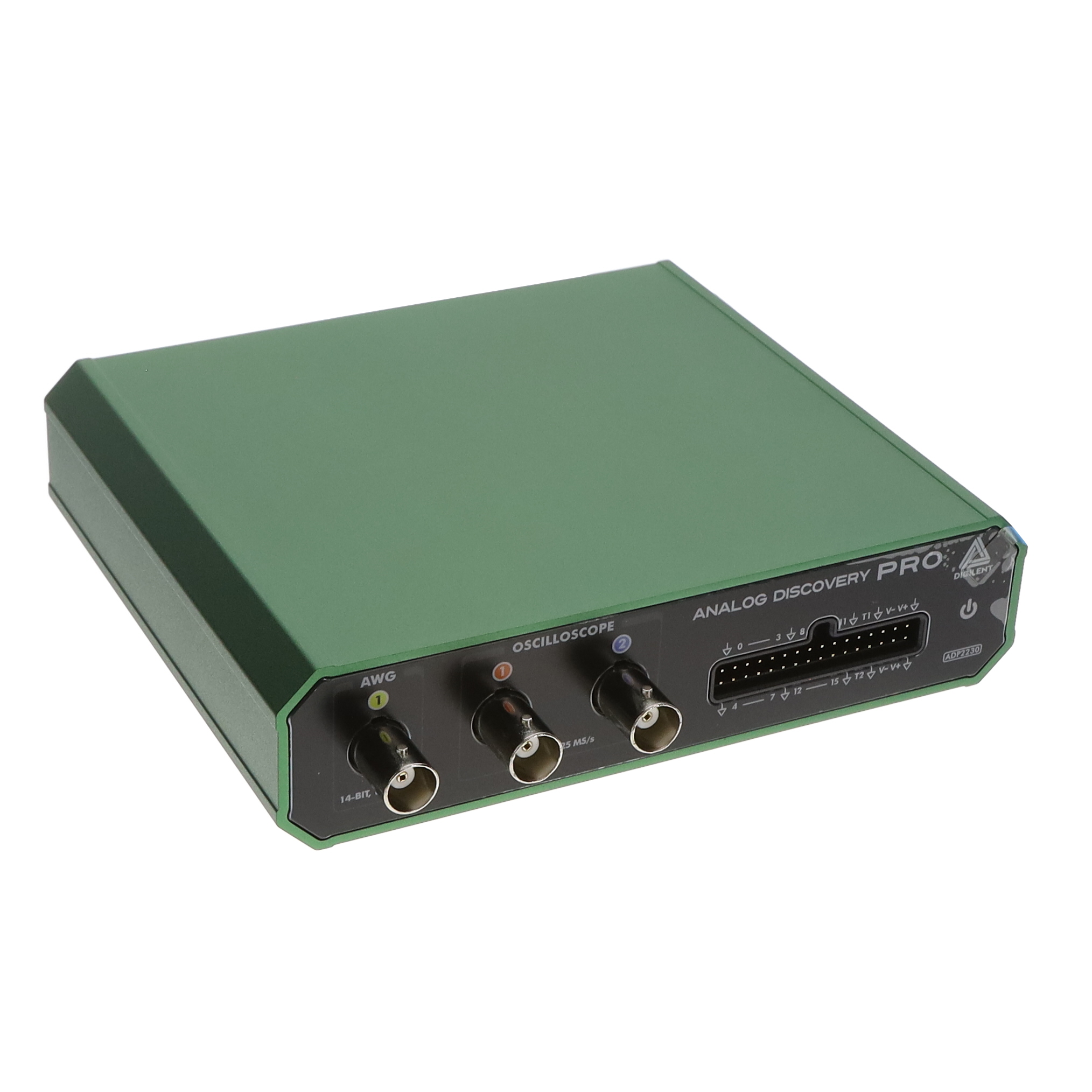

    Analog Discovery Pro (ADP2230) 是一款由 Digilent 设计并制造的专业级混合信号示波器(MSO),适用于工程师、研究人员、教育工作者和科学家进行设计和测试。它集成了多种仪器功能,可以在一台设备上完成多项测量任务,例如频谱分析、网络分析和逻辑分析等。ADP2230 的多功能性和集成性使得它成为专业开发环境中的理想选择。


    2. 技术参数



    ADP2230 提供了丰富的技术规格和性能参数,以下是主要的技术指标:
    - 模拟输入:两个 BNC 输入通道,分辨率高达 14 位,输入范围 ±25 V(50 V 峰峰值)。带宽大于 50 MHz,采样率最高可达 125 MS/s。每个通道默认缓冲 64 MS,最高可达 128 MS。
    - 模拟输出:一个 BNC 输出通道,分辨率为 14 位,输出范围 ±5 V,带宽 15 MHz,采样率最高可达 125 MS/s。
    - 数字 I/O:16 个动态可配置的 3.3 V CMOS 数字输入/输出通道,每个通道的采样率最高可达 125 MS/s。每个通道的最大缓冲为 128 MS。
    - 电源供应:两个可编程电源,电压范围为 0.5 V 至 5 V 和 -0.5 V 至 -5 V,每个通道最大电流为 1 A 或功率为 3 W。
    - 其他特性:系统时钟频率可调,USB 3.0 支持快速数据传输,高级触发功能,硬件回环功能支持信号重捕和滤波后信号输出,波形发生器控制功能。


    3. 产品特点和优势



    ADP2230 具备以下独特功能和优势:
    - 便携性和多功能性:作为 USB 混合信号示波器,ADP2230 可以替代多个传统仪器,大大节省空间。
    - 深度缓冲内存:支持高达 128 MS 的缓冲内存,能够存储大量数据,适合长时间数据采集。
    - 广泛软件支持:提供免费的 WaveForms 软件,支持 Windows、Mac 和 Linux 系统。此外,还有 WaveForms SDK、LabVIEW 和 MATLAB 支持,可以创建自定义应用程序和脚本。
    - 高采样率和带宽:采样率最高可达 125 MS/s,带宽高于 50 MHz,满足大多数高性能测试需求。


    4. 应用案例和使用建议



    ADP2230 广泛应用于多个领域,如电路设计、故障诊断和通信协议分析。以下是一些典型的应用案例及建议:
    - 电路设计和测试:使用模拟和数字输入输出通道进行电路验证和调试。
    - 通信协议分析:利用逻辑分析仪和协议分析仪进行 SPI、I2C、UART 等协议的接收和发送。
    - 数据记录:通过数据记录器对长时间数据进行采集和分析,最大记录时长可达数千小时。

    使用建议:
    - 在进行复杂波形生成时,建议优先使用 WaveForms SDK 进行脚本编写,以便更好地控制和调整参数。
    - 对于长时间数据记录,可以考虑使用记录模式将数据流传输到主机计算机,以避免内存限制。


    5. 兼容性和支持



    ADP2230 支持多种软件平台和开发工具,确保用户能够在不同环境中进行灵活操作。例如:
    - WaveForms 软件:兼容 Windows、Mac 和 Linux,提供友好的用户界面和强大的数据处理能力。
    - WaveForms SDK:支持 C/C++、Python、C# 和 Visual Basic,适合开发自定义应用程序。
    - 第三方软件支持:包括 LabVIEW 和 MATLAB,进一步扩展了用户的工具选择。


    6. 常见问题与解决方案



    在使用过程中可能会遇到一些常见的问题,以下是一些典型问题及其解决方案:
    - 无法启动设备:确保 USB 连接正常,并且电源供应充足。检查是否有驱动程序安装问题。
    - 采样率不稳定:检查设备的时钟设置,确保采样率在支持范围内。
    - 数据丢失或错误:确认软件和硬件之间的连接正确无误,可能需要重新校准设备。


    7. 总结和推荐



    综合评估:Analog Discovery Pro (ADP2230) 是一款功能强大、灵活性高的混合信号示波器,特别适合需要多功能测试和测量工具的专业工程师和研究人员。其集成的多种仪器功能、高速采样率和深度缓冲内存使其在电路设计和测试中具有显著优势。

    推荐使用:强烈推荐使用 ADP2230,特别是在需要高效完成多任务测试和分析工作的场合。ADP2230 的多功能性和强大的软件支持使其成为现代工程实验室的理想选择。

410-417参数

参数
包装方式 盒装

410-417厂商介绍

DIGILENT公司是一家全球领先的电子设计自动化(EDA)工具和硬件平台供应商,专注于为教育和工业市场提供创新的解决方案。公司总部位于美国华盛顿州,拥有一支由经验丰富的工程师和教育专家组成的团队。

DIGILENT主营产品主要分为以下几类:
1. 开发板:包括基于FPGA和SoC的开发板,如Nexys系列、Basys系列等,广泛应用于电子设计、原型开发和教学。
2. 软件工具:提供Vivado、PYNQ等设计软件,支持用户进行硬件设计和软件开发。
3. 教育套件:针对不同层次的教育需求,提供从基础到高级的电子设计和编程套件。

DIGILENT的优势在于:
1. 创新性:公司不断推出新的产品和技术,以满足市场和教育需求的变化。
2. 易用性:产品和工具设计简洁直观,易于上手,特别适合教育和初学者。
3. 可扩展性:开发板和套件具有良好的可扩展性,可以根据项目需求进行定制和扩展。
4. 社区支持:DIGILENT拥有活跃的在线社区,提供丰富的教程、案例和技术支持,帮助用户解决问题和分享经验。

410-417数据手册

厂牌 PDF简要描述 下载
DIGILENT 通用示波器 DIGILENT 410-417 410-417数据手册

410-417封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 7345.6079
库存: 5
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 7345.6
