HVD3106A-6M

产品分类: 通用示波器
厂牌: TELEDYNE LECROY
产品描述: Probe for Oscilloscope
供应商型号: SG-HVD3106A-6M
供应商: 国内现货
标准整包数: 1

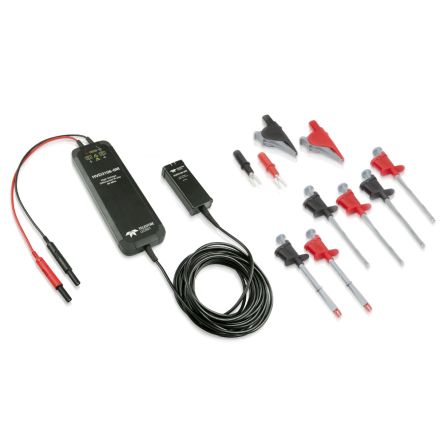

TELEDYNE LECROY 通用示波器 HVD3106A-6M

HVD3106A-6M概述

    高压差分探针产品技术手册

    1. 产品简介


    高压差分探针(High Voltage Differential Probes)是一种用于测量高电压环境下电子设备信号的精密仪器。型号包括HVD3605A、HVD3206A和HVD310xA系列。这些探针设计用于简化测量挑战,尤其是在噪声大且具有高共模功率电子环境中。它们提供安全、精确的浮动测量,适用于多种应用场景,如太阳能光伏逆变器、直流转换器和半桥电路拓扑。

    2. 技术参数


    - 带宽:HVD3102A为25 MHz,HVD3106A为120 MHz,HVD3106A-6M为80 MHz,HVD3206A为120 MHz,HVD3206A-6M为80 MHz,HVD3605A为100 MHz。
    - 上升时间:HVD3102A为14 ns,HVD3106A为2.9 ns,HVD3106A-6M为4.4 ns,HVD3206A为2.9 ns,HVD3206A-6M为4.4 ns,HVD3605A为4.3 ns。
    - 共模抑制比(CMRR):HVD3102A和HVD3106A在DC-60 Hz时为85 dB,1 MHz时为65 dB,5 MHz时为40 dB,20 MHz时为30 dB;HVD3206A在DC-60 Hz时为85 dB,1 MHz时为65 dB,5 MHz时为40 dB,20 MHz时为30 dB。
    - 增益准确度:1%(低频保证)。
    - 斜率:HVD3102A为100 V/ns,HVD3106A为400 V/ns,HVD3106A-6M为270 V/ns,HVD3206A为400 V/ns,HVD3206A-6M为270 V/ns,HVD3605A为1000 V/ns。
    - 衰减:HVD3102A和HVD3106A为100x / 1000x,HVD3106A-6M为50x / 500x,HVD3206A和HVD3206A-6M为50x / 500x,HVD3605A为200x / 2000x。
    - 输入阻抗:HVD3102A为10 MΩ || 2.5 pF(两输入之间),HVD3106A为10 MΩ || 2.5 pF(两输入之间),HVD3106A-6M为10 MΩ || 2.5 pF(两输入之间),HVD3206A为48 MΩ || 2.5 pF(两输入之间),HVD3206A-6M为48 MΩ || 2.5 pF(两输入之间),HVD3605A为48 MΩ || 2.5 pF(两输入之间)。
    - 输入耦合:均为DC。
    - 输出耦合:可选择AC或DC。
    - 最大安全输入电压:HVD3102A和HVD3106A为1000 Vrms CAT III,HVD3206A和HVD3206A-6M为2000 V(DC +峰值AC)CAT I,HVD3605A为8485 V(DC +峰值AC)CAT I,6000 Vrms CAT I。

    3. 产品特点和优势


    - 广泛的安全等级:HVD3000A系列提供1 kV、2 kV和6 kV的不同安全等级模型。
    - 卓越的共模抑制比:HVD3000A系列探针在整个频率范围内提供卓越的CMRR,改善了在噪音和高共模环境下的测量能力。
    - 高精度测量:1%的增益准确度,确保精准的电压测量。
    - 广泛的适用范围:覆盖从120/240 V开关模式电源到600 V类和5 kV类电气装置的应用。
    - 自动零点校准:AutoZero功能确保测量精度,可在校准小漂移的同时无需移除探针。

    4. 应用案例和使用建议


    - 太阳能光伏逆变器:HVD3206A支持1500 Vdc的太阳能光伏测量,适合测试单相或三相逆变器,确保安全和准确性。
    - 直流转换器:HVD310xA和HVD3206A提供高达1000 Vdc的共模范围和高精度测量。
    - 门驱动电压测量:HVD-A系列和HVFO高电压光纤探针特别适用于上侧门驱动电压测量,提供更好的CMRR和脉冲响应。

    5. 兼容性和支持


    - 兼容性:探针支持ProBus接口,提供自动选通和通信功能。
    - 技术支持:设备保修期内免费维修,长期支持和软件升级。

    6. 常见问题与解决方案


    - Q:如何校准AutoZero?
    - A:通过按住AutoZero按钮进行校准,确保设备在测试过程中保持稳定。
    - Q:如何处理过冲问题?
    - A:增加电缆长度,选择适当的衰减设置以减少过冲。

    7. 总结和推荐


    总体而言,HVD3000A系列高压差分探针是针对高电压测量的理想选择。其卓越的性能和广泛的应用范围使其成为市场上值得信赖的产品。无论是用于实验室还是工业现场,HVD3000A系列都表现出色,特别是在电力电子设备的测试和验证中。强烈推荐此系列产品。

HVD3106A-6M参数

参数
零件状态 在售
包装方式 散装

HVD3106A-6M厂商介绍

Teledyne LeCroy是一家全球领先的电子测试和测量设备制造商,专注于高速数字电子领域的创新解决方案。公司的产品线涵盖了示波器、协议分析器、信号发生器、频谱分析器等多种测试测量仪器,广泛应用于通信、半导体、****、汽车电子、消费电子等多个领域。

Teledyne LeCroy的产品分类主要包括:
1. 示波器:提供从基础到高端的示波器,满足不同层次的测试需求。
2. 协议分析器:支持多种通信协议的分析,如以太网、USB、HDMI等。
3. 信号发生器:提供模拟和数字信号发生器,用于信号模拟和测试。
4. 频谱分析器:用于射频和微波信号的测量和分析。

Teledyne LeCroy的优势在于:
1. 高性能:产品具有高采样率、高带宽和高分辨率,确保精确测量。
2. 创新技术:不断研发新技术,如高速数据采集、实时分析等。
3. 广泛的应用支持:产品支持多种通信协议和标准,满足不同行业的测试需求。
4. 客户服务:提供全面的技术支持和售后服务,帮助客户解决测试难题。

HVD3106A-6M数据手册

厂牌 PDF简要描述 下载
TELEDYNE LECROY 通用示波器 TELEDYNE LECROY HVD3106A-6M HVD3106A-6M数据手册

HVD3106A-6M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 27309.39
库存: 100
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 27309.39
