HVD3206A

产品分类: 通用示波器
厂牌: TELEDYNE LECROY
产品描述:
供应商型号: SG-HVD3206A
供应商: 国内现货
标准整包数: 1

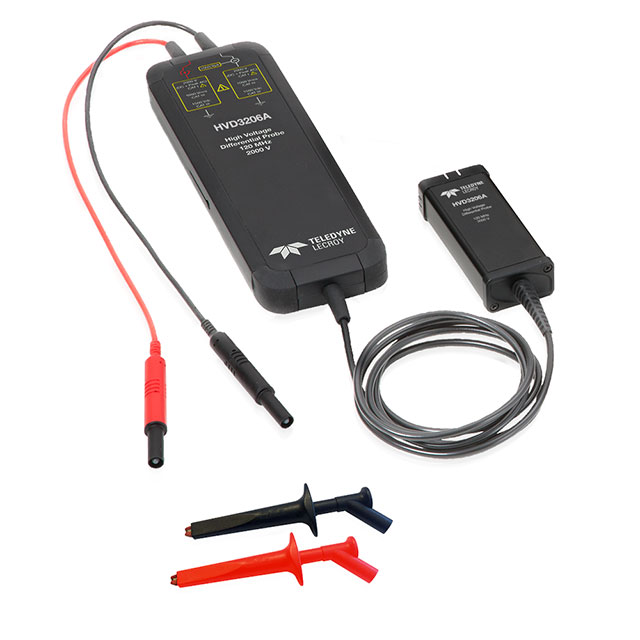

TELEDYNE LECROY 通用示波器 HVD3206A

HVD3206A概述

    高压差分探头产品技术手册

    产品简介


    高压差分探头(HVD3000A系列)是专为解决高共模电压噪声环境下的测量挑战而设计的产品。该系列产品适用于开关电源、太阳能光伏逆变器以及高功率直流转换器等领域。它们具有宽频带、高精度、优异的共模抑制比(CMRR)等特点,确保了在复杂环境下能够进行准确和安全的电压测量。

    技术参数


    - 型号:HVD3605A、HVD3206A、HVD310xA
    - 带宽:25 MHz、120 MHz、80 MHz
    - 上升时间:14 ns、2.9 ns、4.4 ns
    - 最大输入电压:±1500 V (HVD310xA)、±2000 V (HVD3206A)、±7600 V (HVD3605A)
    - 安全等级:CAT III 1000 Vrms、CAT I 2000 V、CAT I 8485 V
    - 增益准确性:1%
    - 输入阻抗:10 MΩ || 2.5 pF(输入间)、5 MΩ || 5.0 pF(单输入至地)
    - 输入耦合:仅限直流
    - 输出耦合:交流或直流耦合
    - 噪声(典型值):<15 mVrms(100X)、<85 mVrms(1000X)、<30 mVrms(50X)、<150 mVrms(500X)
    - 工作温度范围:0°C 至 50°C
    - 存储温度范围:-40°C 至 70°C
    - 湿度范围:5% 至 80% RH(非冷凝),最高30°C,50°C时线性递减到45% RH

    产品特点和优势


    - 高安全性:不同型号的安全等级分别达到CAT III 1000 Vrms、CAT I 2000 V和CAT I 8485 V。
    - 高精度测量:保证1%的增益准确性。
    - 宽频率范围:具有25 MHz到120 MHz不等的带宽。
    - 优异的共模抑制比:高CMRR确保了在高噪声环境下测量的有效性。
    - 宽输入电压范围:支持高达±7600 V(HVD3605A)的输入电压。

    应用案例和使用建议


    - 太阳能光伏逆变器测试:HVD3206A探头特别适用于测试1500 Vdc的单相或三相逆变器。由于具备1%的增益准确度和行业领先的CMRR,可以实现高精度的电压测量。
    - 高功率直流转换器:HVD310xA和HVD3206A模型提供高达±2000 V(DC + 峰值AC)的共模范围,并具备高精度(1%准确度)。推荐在理解复杂的设备切换性能时使用多个探头。
    使用建议:
    - 为了提高精度,在进行高压测量时请定期校准AutoZero功能。
    - 在需要更长电缆的情况下,可以选择6米电缆版本(如HVD3106A-6M)。

    兼容性和支持


    HVD3000A系列探头与广泛型号的示波器兼容,具备ProBus接口,可自动选择衰减。此外,还提供多种配件选项,如安全鳄鱼夹、直插式钳形夹、直插式挂钩夹等,以满足不同测试需求。

    常见问题与解决方案


    - Q:探头测量误差大?
    A:检查是否需要校准AutoZero功能。
    - Q:探头显示异常?
    A:确认所有连接正确,包括示波器和待测设备之间的连接。
    - Q:输入电压超出限制?
    A:请参考技术手册中的电压范围限制,确保所测电压在安全范围内。

    总结和推荐


    综上所述,HVD3000A系列高压差分探头提供了宽泛的频率范围、高精度测量能力以及优异的共模抑制比,非常适合于电力电子系统中的电压测量任务。这些探头不仅具有很高的安全标准,还具有良好的灵活性和可扩展性,能够很好地适应不同的应用环境。因此,对于需要精确测量高压差分信号的工程师来说,这是一个非常值得推荐的选择。

HVD3206A参数

参数
零件状态 在售
包装方式 盒装

HVD3206A厂商介绍

Teledyne LeCroy是一家全球领先的电子测试和测量设备制造商,专注于高速数字电子领域的创新解决方案。公司的产品线涵盖了示波器、协议分析器、信号发生器、频谱分析器等多种测试测量仪器,广泛应用于通信、半导体、****、汽车电子、消费电子等多个领域。

Teledyne LeCroy的产品分类主要包括:
1. 示波器:提供从基础到高端的示波器,满足不同层次的测试需求。
2. 协议分析器:支持多种通信协议的分析,如以太网、USB、HDMI等。
3. 信号发生器:提供模拟和数字信号发生器,用于信号模拟和测试。
4. 频谱分析器:用于射频和微波信号的测量和分析。

Teledyne LeCroy的优势在于:
1. 高性能:产品具有高采样率、高带宽和高分辨率,确保精确测量。
2. 创新技术:不断研发新技术,如高速数据采集、实时分析等。
3. 广泛的应用支持:产品支持多种通信协议和标准,满足不同行业的测试需求。
4. 客户服务:提供全面的技术支持和售后服务,帮助客户解决测试难题。

HVD3206A数据手册

厂牌 PDF简要描述 下载
TELEDYNE LECROY 通用示波器 TELEDYNE LECROY HVD3206A HVD3206A数据手册
